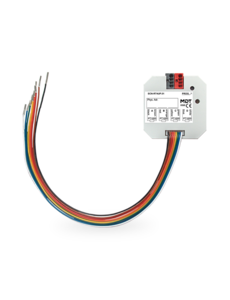

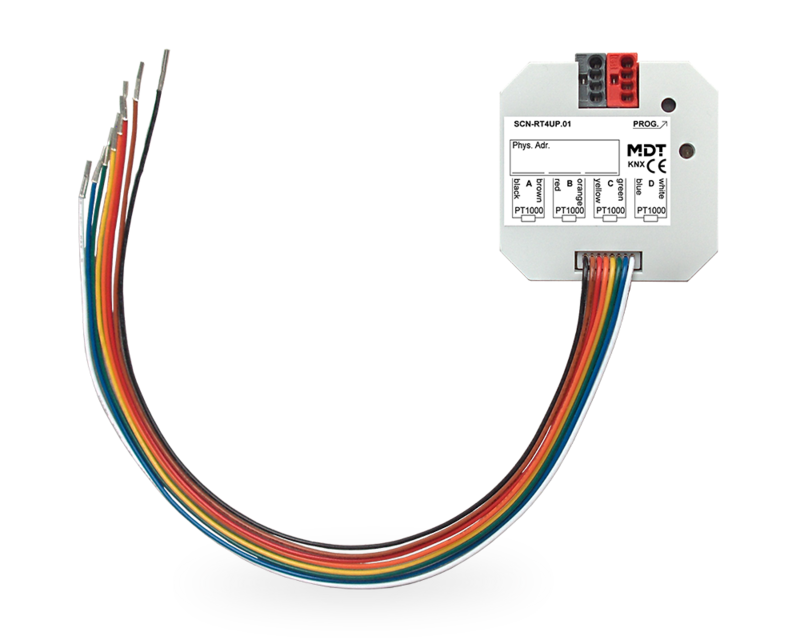

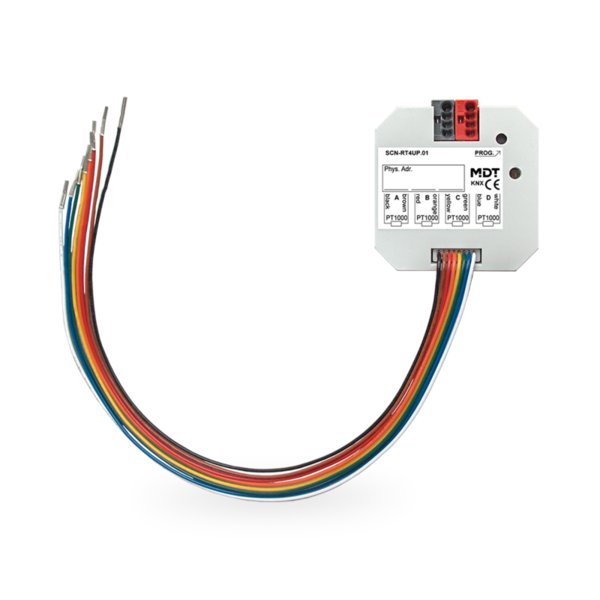

Regolatore di Temperatura a 4 canali per installazione a incasso

Il regolatore di temperatura a 4 canali di MDT offre un controllo preciso e versatile della temperatura per varie applicazioni. Questo dispositivo è progettato specificamente per l'installazione a incasso e supporta fino a quattro sensori PT1000 con una lunghezza massima del cavo di 12 metri, rendendolo ideale per ambienti residenziali e commerciali.

Caratteristiche del prodotto:

• Modalità di controllo: regolatore PI, regolazione a 2 punti, PWM (Modulazione a Larghezza di Impulso)
• Valori minimi e massimi di temperatura regolabili
• Modalità di protezione: allarme antigelo e calore per temperature estreme
• Accoppiatore bus integrato per un'integrazione senza soluzione di continuità nei sistemi KNX
• Trasmissione ciclica delle informazioni sullo stato (programmabile)
• Supporta le modalità operative: giorno/notte, protezione antigelo e calore, funzione di raffreddamento
• Feedback dello stato tramite oggetti di stato HVAC e RHCC
• La modalità operativa può essere impostata tramite oggetti Bit e Byte
• Regolazione del setpoint tramite visualizzazione, ad esempio MDT VisuControl
• Alimentato tramite il bus KNX

Specifiche tecniche:

• Numero di canali di misura: 4
• Sensori supportati: PT1000 (lunghezza massima del cavo di 12 metri)
• Intervallo di temperatura dei sensori: -20°C a +100°C
• Intervallo di commutazione: +7°C a +35°C
• Memoria della temperatura minima/massima
• Interfaccia bus KNX: TP-256
• Alimentazione: tramite bus KNX, tipicamente < 0,3 W
• Classe di protezione: IP20 (solo per ambienti interni asciutti)
• Dimensioni (L x A x P): 41mm x 41mm x 12mm
• Lunghezza massima del cavo del sensore: 12 metri (evitare di posizionare i cavi dei sensori paralleli ai cavi di alimentazione per evitare interferenze)

Nota: Assicurarsi che il regolatore di temperatura a 4 canali sia installato in un ambiente asciutto e rispettare gli standard KNX per le lunghezze dei cavi vicino a linee elettriche. La lunghezza massima del cavo dei sensori PT1000 non deve superare i 12 metri per garantire misurazioni accurate.

Prodotti correlati:

• SCN-RT2UP.01: Regolatore / Sensore a 2 canali per incasso, ingressi per sensori PT1000 fino a 12 metri
• SCN-RT4UP.01: Regolatore / Sensore a 4 canali per incasso, ingressi per sensori PT1000 fino a 12 metri
• SCN-RT6AP.01: Regolatore / Sensore a 6 canali per incasso, ingressi per sensori PT1000 fino a 12 metri
• SCN-RT8REG.02: Regolatore di temperatura a 8 canali 2TE per incasso

Accessori:

• SCN-PTST1.01: Sensore PT1000 standard, dimensioni 4mm x 30mm, con cavo di connessione da 1 metro
• SCN-PTST3.01: Sensore PT1000 standard, dimensioni 6mm x 50mm, con cavo di connessione da 3 metri
• SCN-PTAN3.01: Sensore PT1000 per montaggio superficiale, dimensioni 15mm x 22mm, con cavo di connessione da 3 metri
• SCN-PTDE0.01: Sensore PT1000 per installazione a soffitto, diametro di perforazione 23mm, profondità 28mm
