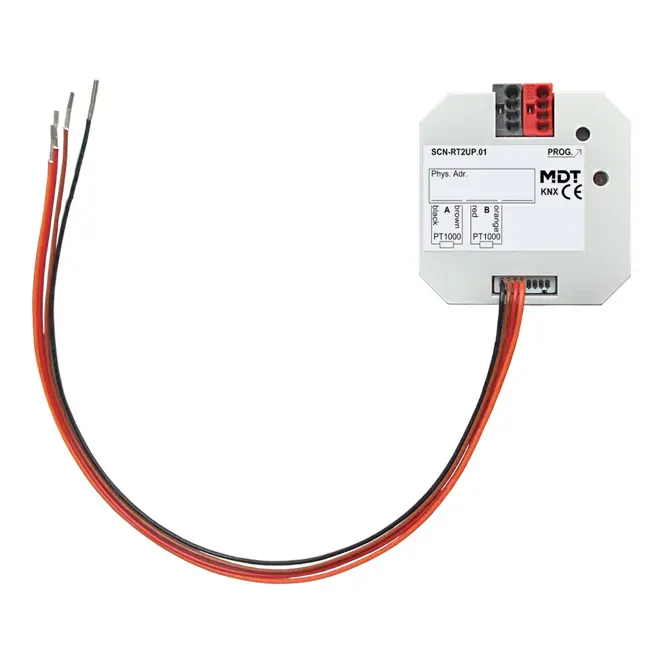

Controller di Temperatura 2-vie per Scatola da Incasso

Il controller di temperatura a 2 vie MDT è un regolatore di temperatura versatile e preciso, progettato per l'installazione in scatole da incasso. Il dispositivo funziona tramite il bus KNX ed è compatibile con i sensori di temperatura PT1000, consentendo una misurazione affidabile della temperatura. Supporta diverse modalità operative come la protezione antigelo e da calore, ideale per molteplici applicazioni di riscaldamento e raffreddamento.

Caratteristiche principali

• Regolatore di temperatura selezionabile (PI, due fasi, PWM)
• Valori soglia regolabili per temperature minime e massime
• Allarme di protezione contro il gelo e il calore con avvisi in caso di superamento dei valori soglia
• Funzione di memoria per salvare i valori minimi e massimi
• Invio ciclico programmabile dello stato dei contatti tramite bus KNX
• Modalità operative: giorno, notte, protezione antigelo e da calore, funzione di raffreddamento
• Feedback dello stato tramite oggetti di stato HVAC e RHCC
• Cambio di modalità operativa tramite oggetti Bit o Byte
• Valore del setpoint regolabile tramite visualizzazione, ad esempio MDT VisuControl o pulsanti KNX
• Unità di accoppiamento bus KNX integrata

Specifiche tecniche

• Numero di canali di misurazione: 2
• Intervallo di misurazione della temperatura: -20°C a +100°C
• Gamma di regolazione: +7°C a +35°C
• Valori soglia regolabili: +1°C a +40°C
• Lunghezza massima del cavo per sensori PT1000: 12 metri
• Alimentazione: tramite bus KNX
• Classe di protezione: IP20, adatta per l'uso in interni
• Dimensioni: 41mm x 41mm x 12mm (per installazione in scatola da incasso)
• Specifiche interfaccia KNX: TP-256
• Specifiche del cavo per il bus KNX: 0,8 mm Ø, filo rigido
• Consumo energetico: tipicamente < 0,3 W
• Compatibile con ETS 3/4/5/6 per la configurazione
• Prodotto in Germania, certificato secondo ISO 9001
• Garanzia: 3 anni

Nota importante

Quando si utilizzano sensori PT1000, i cavi dei sensori non devono essere posati parallelamente alle linee elettriche da 230VAC per evitare interferenze. L'installazione di questo dispositivo deve essere eseguita in ambienti interni asciutti. La lunghezza massima del cavo dei sensori PT1000 non deve superare i 12 metri.

Altri numeri di articolo e nomi disponibili in questa serie

• SCN-RT8REG.02: Controller di Temperatura 8-vie, 2TE su guida DIN (REG)
• SCN-RT6AP.01: Controller/Sensore di Temperatura 6-vie, montaggio a parete (AP), con ingressi per sensori PT1000 fino a 12m di lunghezza
• SCN-RT2UP.01: Controller/Sensore di Temperatura 2-vie, incasso (UP), con ingressi per sensori PT1000 fino a 12m di lunghezza
• SCN-RT4UP.01: Controller/Sensore di Temperatura 4-vie, incasso (UP), con ingressi per sensori PT1000 fino a 12m di lunghezza

Sensori e accessori

• SCN-PTST1.01: Sensore PT1000, dimensioni standard 4mm x 30mm, cavo da 1m
• SCN-PTST3.01: Sensore PT1000, dimensioni standard 6mm x 50mm, cavo da 3m
• SCN-PTAN3.01: Sensore PT1000 per montaggio superficiale, dimensioni 15mm x 22mm, cavo da 3m
• SCN-PTDE0.01: Sensore PT1000 per montaggio a soffitto, diametro del foro 23mm, profondità 28mm

Per maggiori informazioni e file di configurazione ETS, visitare il nostro sito web: www.mdt.de/Downloads.html.
