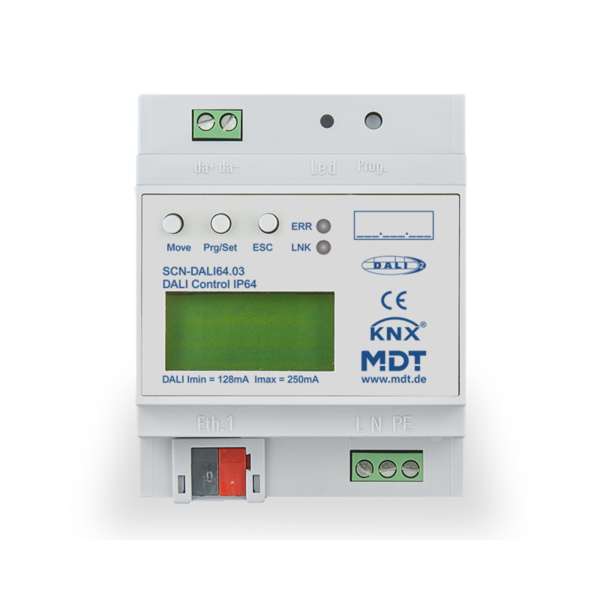

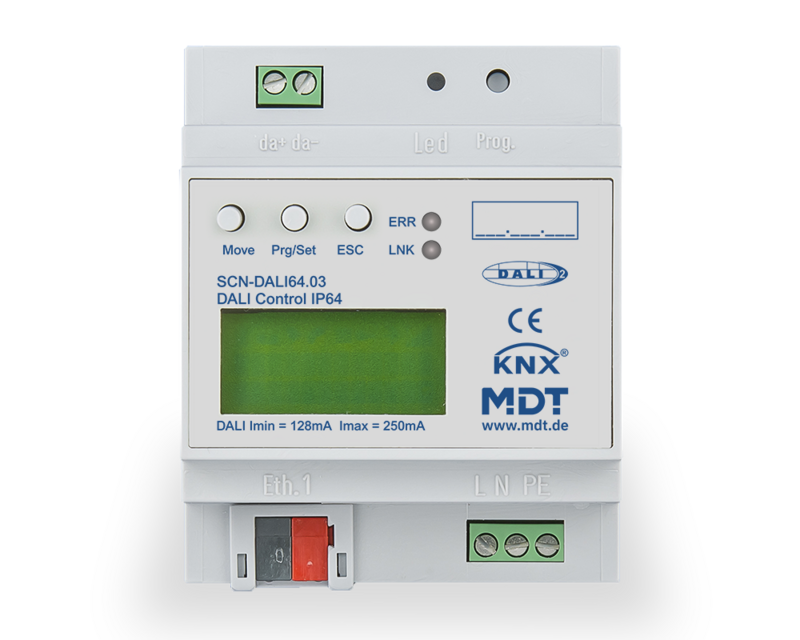

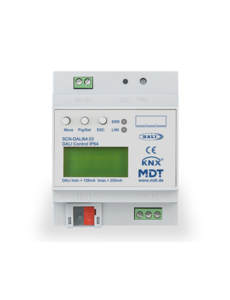

Gateway DALI Control IP64

Il Gateway MDT DALI Control IP64 fornisce un'interfaccia completa tra il sistema KNX e il sistema di illuminazione DALI. Supporta sia gli standard DALI che DALI-2 e può gestire fino a 64 ECG (apparecchi di controllo elettronico) e 16 gruppi DALI. La messa in servizio e la sostituzione degli ECG sono semplici grazie all'interfaccia web integrata, senza richiedere l'uso del software ETS.

Caratteristiche principali

• Supporta fino a 64 ECG e 16 gruppi DALI.
• Compatibile con gli standard DALI e DALI-2 (DT6 e DT8).
• Controllo del colore innovativo, incluso HSV, RGB, RGBW e XY secondo lo standard DALI DT8.
• Supporto per Tunable White per un controllo preciso della temperatura del colore.
• Controllo manuale di tutti i 16 gruppi, inclusi 16 scene programmabili con tempi di attenuazione individuali.
• Modalità di test per i sistemi di illuminazione di emergenza alimentati da batterie centrali.
• Supporto per apparecchi di illuminazione di emergenza a batteria singola (DT-1, EN 62386-202).
• Funzione di risparmio energetico per spegnere gli ECG tramite attuatori di commutazione KNX aggiuntivi.
• Sostituzione rapida degli ECG e rilevamento dei guasti delle lampade e degli apparecchi di controllo.
• Messa in servizio tramite browser web o direttamente sul display del dispositivo.
• App DCA gratuita disponibile per la messa in servizio del sistema DALI.

Dati tecnici

• Uscite: 1 uscita DALI, supporto per fino a 64 ECG.
• Gruppi: Massimo di 16 gruppi DALI.
• Alimentazione: 230VAC/50Hz, consumo tipico < 7W.
• Tensione massima DALI: 16-20V DC.
• Corrente massima DALI: 250mA.
• Classe di protezione: IP20, per installazione in ambienti asciutti.
• Temperatura di funzionamento: 0°C a +45°C.
• Temperatura di stoccaggio: -25°C a +55°C.
• Umidità massima: 93%, senza condensa.
• Tipo di installazione: MDRC, larghezza 4SU (guida DIN da 35 mm).
• Interfaccia KNX: TP-256 con supporto Long Frame per ETS5.
• Specifiche dei cavi:
  • Morsetto a vite: 0,5 - 4,0 mm² filo solido, 0,5 - 2,5 mm² trefolato fine.
  • Connessione bus KNX: 0,8 mm Ø, filo solido.

Funzioni aggiuntive

• Supporto per illuminazione di emergenza con batterie centrali e apparecchi di emergenza a batteria singola.
• Modulo di controllo del colore integrato con gestione delle scene basata sul tempo.
• Assegnazione rapida dei gruppi e indirizzamento direttamente sul dispositivo senza connessione KNX.
• Connessione di rete RJ45 per installazione e messa in servizio DALI facili.
• Produzione certificata ISO 9001 in Germania.
• Garanzia di 3 anni.

Il Gateway MDT DALI Control IP64 è progettato per una facile installazione e un funzionamento senza intoppi. Offre la possibilità di gestire una vasta gamma di modalità di illuminazione e sistemi di illuminazione di emergenza, rendendolo ideale per applicazioni commerciali e residenziali. Con la sua interfaccia web intuitiva e la sua flessibile integrazione con KNX, questo gateway offre una soluzione potente per le moderne esigenze di gestione dell'illuminazione.
