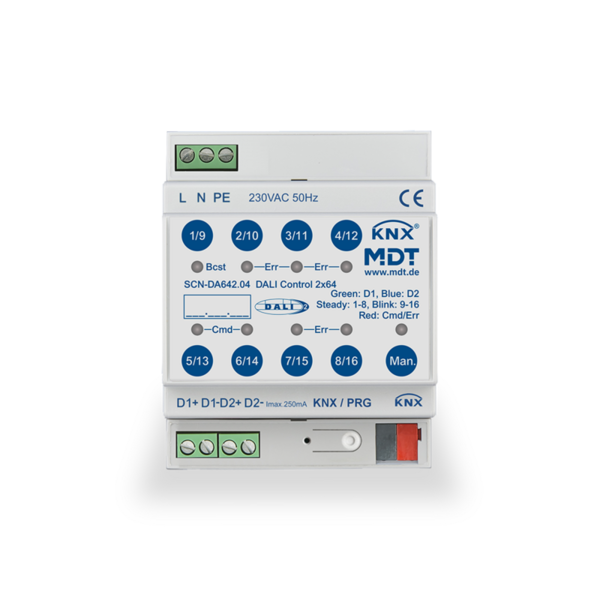

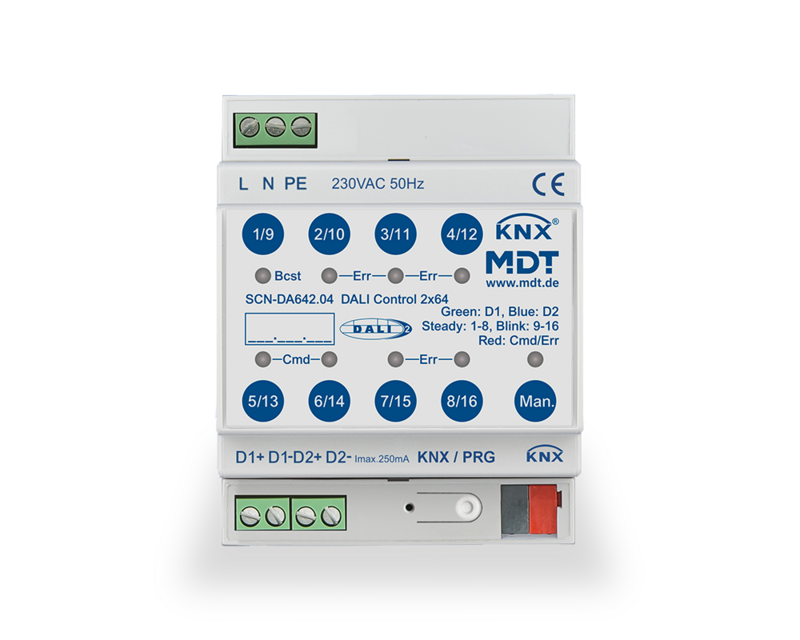

Gateway DALI Control 64 - 2 Uscite

Il Gateway MDT DALI Control 64 funge da interfaccia tra il sistema KNX e l'illuminazione DALI, fornendo un controllo completo sul commutatore, la regolazione e la gestione dei colori delle luci DALI. Il dispositivo supporta gli standard DALI e DALI-2 ed è compatibile con ECG secondo gli standard DALI DT6 e DT8. Con due uscite DALI, consente di controllare fino a 128 ECG (2 x 64 ECG) e 32 gruppi DALI (2 x 16), offrendo soluzioni di illuminazione flessibili.

Caratteristiche Principali:

• Supporto per gli standard DALI e DALI-2 (ECG DT6 e DT8)
• Controllo individuale di fino a 64 ECG e 16 gruppi DALI per uscita
• Controllo innovativo dei colori nello spazio di colore HSV, RGB, RGBW e XY secondo lo standard DALI DT8
• Funzionalità Tunable White per il controllo della temperatura di colore della luce bianca
• Modulo di controllo dei colori integrato con fino a 300 comandi di colore dipendenti dal tempo
• Supporto per 16 scene di illuminazione con tempi di attenuazione individuali per ciascuna scena
• Modalità operative come funzionamento normale, funzionamento continuo, modalità notturna, funzione scala e modalità panico
• Controllo manuale dei gruppi di illuminazione tramite pulsanti sul dispositivo
• Rilevamento di guasti a livello di lampada e ECG per una rapida risoluzione dei problemi
• Sostituzione semplice e veloce degli ECG difettosi
• Funzione di risparmio energetico per ridurre il consumo disattivando gli ECG nei gruppi DALI
• Compatibile con l'app gratuita DCA per la messa in servizio del bus DALI e la configurazione delle scene
• Supporto per ETS5/6 per la messa in servizio del sistema

Specifiche Tecniche:

• Uscite: 2 uscite DALI, single-master
• Numero massimo di ECG: 2 x 64 ECG
• Numero di gruppi DALI: 2 x 16 gruppi
• Alimentazione: 230 VAC / 50 Hz
• Consumo energetico: < 5W
• Corrente massima DALI: 250 mA
• Tensione di uscita DALI: Tipico 16V DC
• Corrente garantita: 128 mA per uscita
• Sezione del cavo consigliata: Minimo 1,5 mm²
• Temperatura di esercizio: 0 a +45°C
• Classe di protezione: IP20, per uso in ambienti asciutti
• Dimensioni: 4SU (MDRC, adatto per il montaggio su guide DIN da 35mm)
• Certificazione: Certificato KNX secondo EN 62386-101 e EN 62386-103

Versioni Disponibili:

• SCN-DA641.04: Gateway DALI Control 64, 4SU MDRC, supporta fino a 64 ECG e 16 gruppi DALI
• SCN-DA642.04: Gateway DALI Control 2 x 64, 4SU MDRC, supporta fino a 2 x 64 ECG e 2 x 16 gruppi DALI (con 2 uscite DALI)
