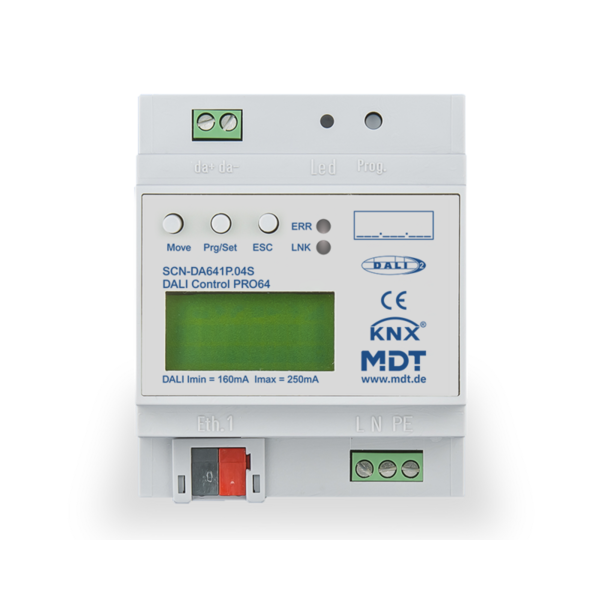

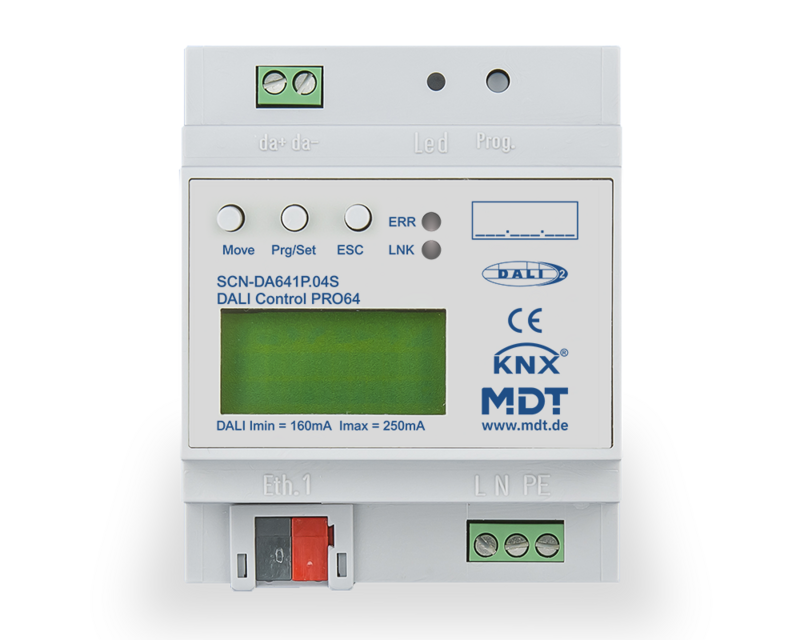

DALI Control PRO64 Gateway

Il DALI Control PRO64 Gateway è un potente controller applicativo multi-master progettato per gestire ballast elettronici (ECG) con un'interfaccia DALI tramite il bus KNX. Il dispositivo supporta gli standard DALI e DALI-2, garantendo la compatibilità con una vasta gamma di soluzioni di illuminazione. Il Gateway può controllare fino a 64 ECG ed è dotato di funzioni innovative di controllo del colore come HSV, RGBW e Tunable White. Inoltre, è possibile collegare fino a 8 rilevatori di movimento DALI-2 o sensori di luce.

Caratteristiche principali:

• Controllo individuale di fino a 64 ECG o 16 gruppi DALI.
• Supporto per gli standard DALI e DALI-2, inclusi i sensori DALI-2.
• Controllo innovativo del colore HSV, nonché RGB, RGBW e Tunable White secondo lo standard DALI DT8.
• Dispositivo KNX Secure con comunicazione completamente crittografata.
• Supporto per 16 scene con tempi di attenuazione regolabili individualmente.
• Funzioni di risparmio energetico con 16 gruppi standby flessibili per una commutazione efficiente tramite attuatori di commutazione KNX.
• Funzionamento manuale per tutti i 16 gruppi direttamente dal dispositivo.
• Supporta dispositivi ECG DALI DT6 e DT8 per funzionalità estese.
• Controllo del colore dipendente dal tempo integrato con transizioni dinamiche tra colori o temperature.
• Supporto per sistemi di illuminazione di emergenza secondo EN 62386-202 (sistemi alimentati a batteria).
• La messa in servizio del DALI può essere eseguita tramite browser web o direttamente sul display del dispositivo.
• Sostituzione rapida degli ECG senza bisogno di ETS, grazie all'interfaccia web integrata.
• App DCA gratuita per una facile messa in servizio e configurazione del sistema bus DALI.
• Software ETS5/ETS6 richiesto per la messa in servizio e configurazione completa del dispositivo.

Specifiche tecniche:

• Uscite DALI: 1 uscita DALI per un massimo di 64 ECG.
• Numero massimo di sensori: Fino a 8 rilevatori di movimento DALI-2 e sensori di luce.
• Tensione del bus DALI: Tipicamente 18 VDC, protetto da cortocircuito, capacità massima di corrente di 250 mA.
• Dimensioni: 4SU di larghezza (montaggio su guida DIN).
• Connessioni: Terminali a vite per il bus DALI, connessione KNX tramite connettore standard KNX, Ethernet tramite porta RJ45.
• Interfaccia Ethernet: 100Base-T, supporta lo standard IEEE 802.3 (connessione a 100 Mbit/s).
• Interfaccia KNX: TP-256 con supporto per frame lunghi in ETS5 e ETS6.
• Alimentazione: 230VAC, 50Hz, con un consumo massimo di 8W.
• Temperatura di funzionamento: Da -5°C a +45°C per prestazioni stabili in condizioni normali.
• Classe di protezione: IP20, adatto per installazioni interne asciutte.
• Protezione contro sovraccarichi: Spegnimento automatico dopo 5 secondi in caso di cortocircuito rilevato sulla linea DALI.
• Compatibilità: Supporto completo per dispositivi DALI DT6 e DT8, inclusi dispositivi RGBW e Tunable White.
• Gestione energetica: 16 gruppi standby per ottimizzazione energetica e spegnimento selettivo dei gruppi non utilizzati.
• Gestione delle scene: Supporto per 16 scene personalizzabili con tempi di transizione e attenuazione regolabili.
• Carico massimo di corrente: Corrente di alimentazione garantita di 160 mA, con una capacità massima di 250 mA per i dispositivi DALI collegati.
• Certificazione: Certificato secondo KNX e DIIA (conforme a EN 62386-101 ed2 e EN 62386-103 ed2).

Istruzioni di sicurezza e installazione:

Il dispositivo deve essere installato da un elettricista qualificato in conformità con le normative nazionali applicabili. Assicurarsi che tutti i dispositivi DALI siano collegati correttamente e che il consumo totale di corrente non superi la capacità massima del dispositivo. Il dispositivo ha una protezione integrata contro i cortocircuiti che spegne automaticamente l'uscita DALI quando viene rilevato un cortocircuito. Il sistema si ripristina entro 5 secondi dopo che il problema è stato risolto.

Nota aggiuntiva:

Nota: La configurazione completa e la messa in servizio del sistema bus DALI richiede l'app gratuita DCA, disponibile sul sito web di MDT. Assicurarsi che tutti i dispositivi collegati siano conformi agli standard DALI e che la capacità massima di corrente non venga superata.

Questo prodotto è progettato e fabbricato in Germania, conforme agli standard ISO 9001, e viene fornito con una garanzia di 3 anni.
