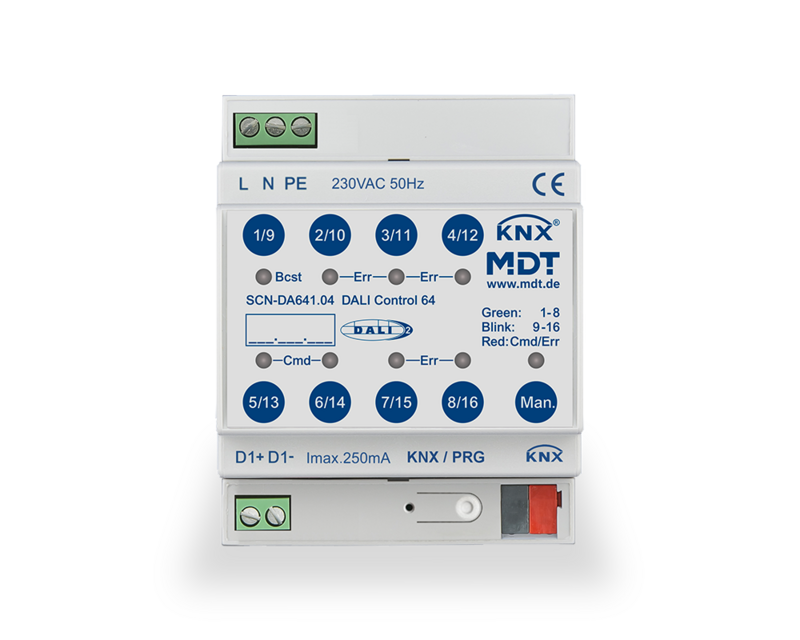

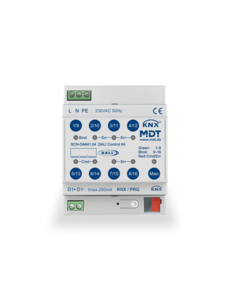

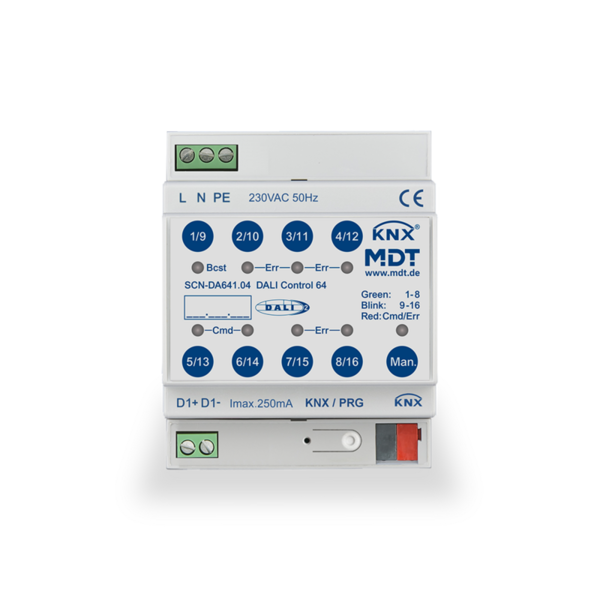

Gateway MDT DALI Control 64 - 1 Uscita

Il Gateway MDT DALI Control 64 con 1 uscita DALI costituisce l'interfaccia tra il sistema KNX e il bus DALI, offrendo ampie possibilità per il controllo dell'illuminazione in ambienti commerciali e residenziali. Il gateway supporta gli standard DALI e DALI-2, consentendo il controllo di luci monocromatiche, RGB, RGBW e Tunable White.

Caratteristiche principali

• Supporta fino a 64 ECG (Electronic Control Gear) e 16 gruppi DALI.
• Controllo innovativo del colore: HSV (Tonalità, Saturazione, Valore), RGB, RGBW e Tunable White secondo lo standard DALI DT8.
• Modulo di controllo del colore integrato per impostazioni di illuminazione temporizzate fino a 300 step.
• Supporta 16 scene di illuminazione programmabili con tempi di attenuazione individuali.
• Compatibile con illuminazione DALI e DALI-2, conforme agli standard DALI DT6/DT8.
• Funzionamento manuale e rilevamento guasti di lampade e ECG con possibilità di sostituzione rapida.
• Modalità di funzionamento come normale, continuo, notturno, illuminazione scale e modalità panico.
• Monitoraggio energetico e funzione di risparmio per spegnere gli ECG nei gruppi DALI.
• Sostituzione rapida degli ECG difettosi tramite rilevamento automatico e funzione di ripristino.
• Configurazione e messa in servizio con ETS5 o superiore, utilizzando un'app DCA gratuita per il controllo di scene e tempi.

Specifiche tecniche

• Numero di uscite: 1 uscita DALI per un massimo di 64 ECG e 16 gruppi.
• Tensione DALI massima: 16V DC.
• Sezione del cavo raccomandata: Minimo 1,5 mm².
• Corrente di alimentazione garantita: 128 mA, corrente massima 250 mA.
• Ritardo di spegnimento: 600 ms dopo un cortocircuito DALI.
• Riavvio dopo spegnimento: 5 secondi dopo il rilevamento del cortocircuito.
• Interfaccia KNX: TP-256 con supporto per Long Frame, ETS5 / ETS6.
• Connessioni: Connessione bus KNX 0,8 mm Ø, nucleo solido. Terminale a vite 0,5 - 4,0 mm² (nucleo solido) e 0,5 - 2,5 mm² (flessibile).
• Alimentazione: 230V AC / 50 Hz.
• Consumo di energia: Tipicamente < 5W.
• Classe di protezione: IP 20.
• Dimensioni: 4SU (Space Units), per montaggio su guida DIN (35 mm).
• Intervallo di temperatura di funzionamento: 0 a +45°C.
• Certificazione: Certificato KNX secondo EN 62386-101 ed2 e EN 62386-103 ed2.

Modalità operative e funzionalità aggiuntive

• Modalità: Funzionamento normale, continuo, notturno, illuminazione scale e modalità panico.
• Scene: Supporta 16 scene con tempi di attenuazione individuali.
• Controllo del colore: HSV, RGB, RGBW, Tunable White e controllo colore XY secondo lo standard DALI DT8.
• Illuminazione temporizzata: Fino a 300 step per regolazioni di colore temporizzate.
• Gestione energetica: Funzione per spegnere gli ECG per risparmiare energia nei gruppi DALI.
• Rilevamento guasti: Rileva guasti delle lampade e ECG difettosi.

Versioni disponibili

• SCN-DA641.04 DALI Control 64 Gateway, 4SU MDRC, adatto per 64 ECG / 16 gruppi DALI.
• SCN-DA642.04 DALI Control 2 x 64 Gateway, 4SU MDRC, adatto per 2 x 64 ECG / 16 gruppi DALI (2 uscite DALI).

Il Gateway MDT DALI Control 64 offre una soluzione completa per l'integrazione di KNX con sistemi DALI, con capacità avanzate di controllo del colore e flessibilità nella gestione delle scene di illuminazione.
