Pulsante KNX-RF | 2 canali

Informazioni

Datasheet

Pulsante KNX RF+ Plus 2 pulsanti - Montaggio a incasso

Il pulsante KNX RF+ Plus a 2 pulsanti è progettato per inviare telegrammi KNX dopo aver premuto i pulsanti superiori. Questo modello utilizza la tecnologia KNX RF+ ed è ideale per ristrutturazioni o espansioni senza la necessità di cablaggio aggiuntivo per il bus KNX.

Caratteristiche del prodotto

• Protocollo KNX RF+: Comunicazione bidirezionale in modalità di sistema.
• Configurazione: Configurabile tramite ETS5 o versioni successive.
• Frequenza: 868 MHz per l'uso all'interno dell'UE.
• Opzioni di controllo: Programmabile per funzionamento a 1 o 2 pulsanti, adatto per illuminazione, tapparelle e tende.
• Impostazioni di funzione: Contatto NO/NC, tempo di funzionamento del pulsante regolabile.
• Attuatore: Attuatore di commutazione a 2 pulsanti o attuatore per tapparelle a 1 pulsante, integrato nel dispositivo.
• Moduli logici: Due moduli logici integrati per funzioni avanzate, come l'invio di oggetti aggiuntivi.
• Indicatori LED: LED bicolore rosso/verde per segnali di stato e luce di orientamento.
• Alimentazione: 230 V AC, unità di accoppiamento bus integrata.
• Montaggio: Compatibile con sistemi da 55 mm come GIRA, Berker, JUNG e Merten.
• Area di testo: Area di testo centralizzata per etichettatura personalizzata.
• Ambiente: Adatto solo per installazioni fisse in ambienti interni asciutti.
• Classe di protezione: IP20

Dati tecnici

• Numero di aree sensore: 2
• Frequenza del trasmettitore: 868,3 MHz
• Portata: 150 metri in campo aperto
• Potenza in uscita: 10 dBm
• Sensibilità: > -105 dBm
• Compatibilità: KNX RF S-Mode, supporta ETS5
• Capacità di commutazione: 10 A per carico resistivo, 14 µF per carico capacitivo
• Alimentazione: 230 V AC, 50 Hz
• Consumo energetico: Tipico < 0,3 W
• Temperatura di esercizio: 0°C a +45°C
• Dimensioni: 55 mm x 55 mm
• Carichi massimi:
  • Lampade a incandescenza: 1900 W
  • Lampade alogene 230 V: 800 W
  • Lampade alogene con trasformatori elettronici: 500 W
  • Lampade fluorescenti non compensate: 500 W
  • Lampade fluorescenti compensate in parallelo: 90 W
  • Numero massimo di trasformatori elettronici: 2

Nota importante

Il pulsante KNX RF+ Plus offre funzioni avanzate per sostituire gli interruttori esistenti in casa o in azienda. Questo dispositivo è compatibile con i principali sistemi KNX senza la necessità di cablaggio aggiuntivo, rendendolo ideale per ristrutturazioni e aggiornamenti. L'attuatore integrato consente il collegamento diretto a tapparelle e luci. Scarica il software di applicazione tramite MDT Downloads per la progettazione e la messa in servizio del progetto.

Numeri di articolo e nomi disponibili in questa serie:

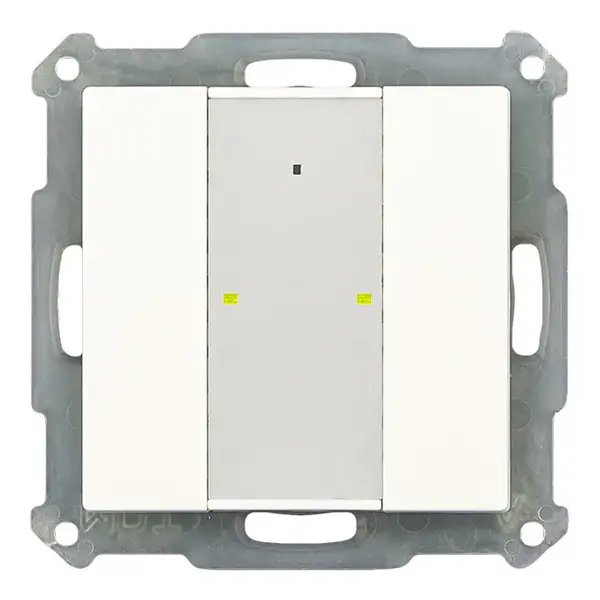

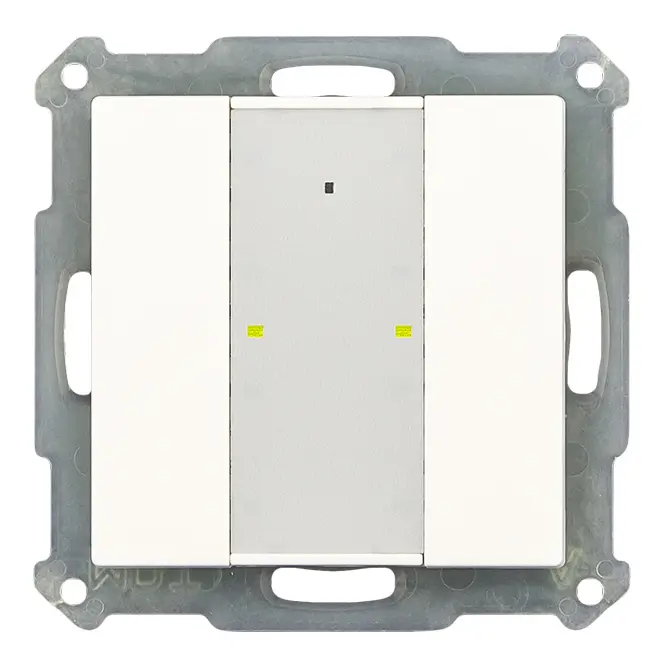

• RF-TA55A2.01 Pulsante KNX RF+ 2 pulsanti Montaggio a incasso con attuatore, bianco opaco, LED di stato e orientamento

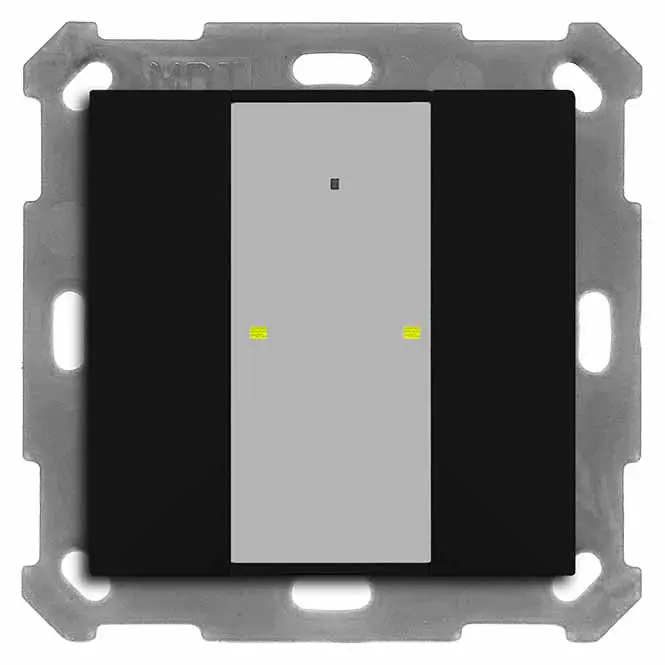

• RF-TA55A206.01 Pulsante KNX RF+ Plus 2 pulsanti Montaggio a incasso con attuatore, nero opaco, LED di stato e orientamento
• RF-TA55A4.01 Pulsante KNX RF+ 4 pulsanti Montaggio a incasso con attuatore, bianco opaco, LED di stato e orientamento
• RF-TA55A406.01 Pulsante KNX RF+ Plus 4 pulsanti Montaggio a incasso con attuatore, nero opaco, LED di stato e orientamento
• RF-TA55A6.01 Pulsante KNX RF+ 6 pulsanti Montaggio a incasso con attuatore, bianco opaco, LED di stato e orientamento
• RF-TA55A606.01 Pulsante KNX RF+ Plus 6 pulsanti Montaggio a incasso con attuatore, nero opaco, LED di stato e orientamento
• RF-TA55A8.01 Pulsante KNX RF+ 8 pulsanti Montaggio a incasso con attuatore, bianco opaco, LED di stato e orientamento
• RF-TA55A806.01 Pulsante KNX RF+ Plus 8 pulsanti Montaggio a incasso con attuatore, nero opaco, LED di stato e orientamento
