Attuatore 8 canali 16A C con misurazione corrente | serie .03

Informazioni

Datasheet

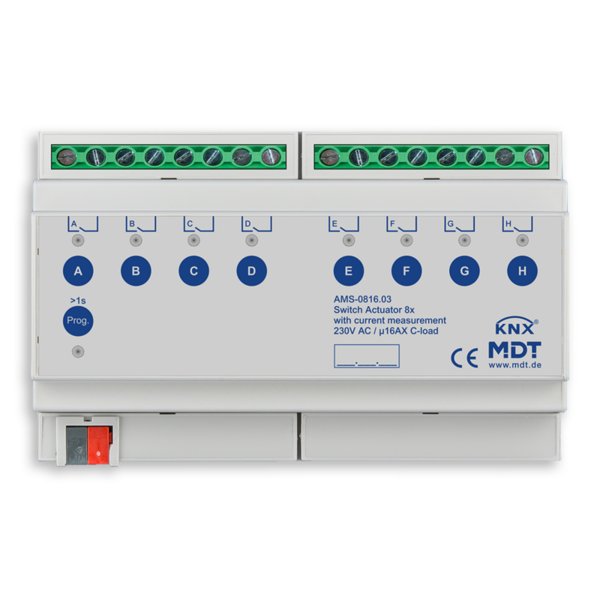

Attuatore di Commutazione a 8 Canali con Misurazione della Corrente (AMS-0816.03)

L'attuatore di commutazione MDT a 8 canali con misurazione della corrente integrata consente un controllo preciso fino a 16 A per canale. Con supporto per C-Load (140 µF) e una funzione di misurazione dell'energia integrata (Wh/kWh), questo dispositivo è ideale per la gestione energetica e l'automazione negli edifici intelligenti.

Specifiche Tecniche

• Numero di canali: 8
• Larghezza del modulo: 8 SU (MDRC)
• Misurazione della corrente per canale: 10 mA a 16 A
• Capacità totale di trasporto della corrente: 96 A
• Precisione di misurazione: 2%
• Frequenza di campionamento: 2000 misurazioni / 500 ms
• Tensione: 230 V AC
• Carico capacitivo: 140 µF (C-Load)
• Corrente di spunto massima: 600 A / 150 µs, 250 A / 600 µs
• Carichi massimi:
  • Lampade a incandescenza: 2500 W
  • Lampade alogene 230 V: 2500 W
  • Lampade alogene con trasformatore elettronico: 1500 W
  • Lampade fluorescenti non compensate: 2300 W
  • Lampade fluorescenti compensate in parallelo: 1300 W
• Durata meccanica dei contatti: 1.000.000 cicli di commutazione
• Classe di protezione: IP20
• Temperatura di esercizio: 0 ... 45 °C
• Numero massimo di trasformatori elettronici: 20
• Operazione manuale: Sì, tramite pulsanti sul dispositivo
• Indicatore LED per canale
• Funzioni: Misurazione RMS della corrente, contatore di energia integrato (Wh/kWh), ritardo temporale, misurazione dell'energia
• Supporto software ETS: Sì (da ETS5)
• Alimentazione tramite bus KNX: Tipicamente <0,4 W

Caratteristiche del Prodotto

• Reazione rapida (< 1 secondo) in configurazione master/slave
• Contatore di energia integrato per misurazioni precise del consumo (Wh/kWh)
• Programmazione individuale per canale tramite il software ETS
• Funzioni di stato estese (invertito, ciclico, bloccato)
• Operazione prioritaria e forzata con tempo di rilascio automatico
• Comportamento regolabile in caso di guasto o ritorno della tensione del bus (configurabile per canale)

Nota

Il dispositivo è progettato per il montaggio fisso su una guida DIN da 35 mm in ambienti interni asciutti. Non è consentito mescolare tensioni nominali e tensioni di sicurezza extra bassa (SELV) all'interno dell'attuatore. Tutti i relè mantengono la loro posizione di commutazione in caso di guasto dell'alimentazione. In caso di guasto o ritorno della tensione del bus, le posizioni di commutazione dei relè possono essere programmate individualmente per ciascun canale.

Numeri di Parte e Nomi Disponibili in questa Serie

• AMS-0416.03 Attuatore di Commutazione a 4 Canali 4 SU MDRC, 16 A, 230 V AC, carico capacitivo, 140 µF, misurazione della corrente
• AMS-0816.03 Attuatore di Commutazione a 8 Canali 8 SU MDRC, 16 A, 230 V AC, carico capacitivo, 140 µF, misurazione della corrente
• AMS-1216.03 Attuatore di Commutazione a 12 Canali 12 SU MDRC, 16 A, 230 V AC, carico capacitivo, 140 µF, misurazione della corrente
