SK10-TC-ALTF1 – Sensore di temperatura per montaggio su tubo (HVAC)

Informazioni

Datasheet

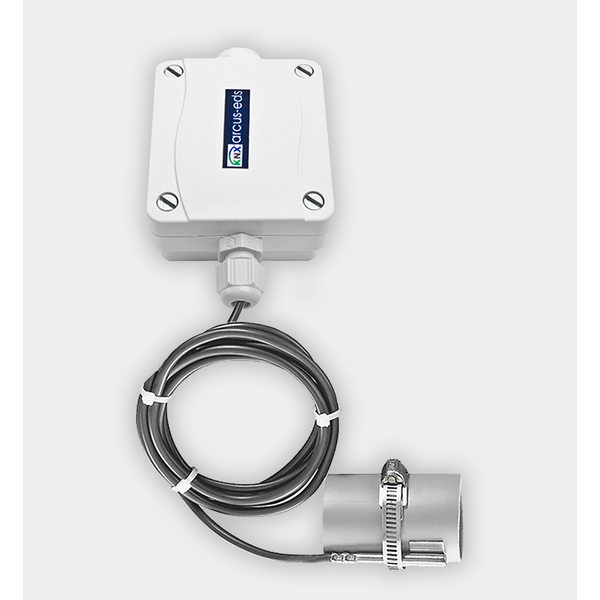

Arcus-EDS SK10-TC-ALTF1 Sensore di Temperatura per Montaggio su Tubo (KNX)

L’SK10-TC-ALTF1 di Arcus-EDS è un sensore di temperatura KNX ad alta precisione progettato per il montaggio su tubi (sensore a contatto), ideale per applicazioni HVAC. Misura la temperatura superficiale dei tubi, risultando perfetto per il monitoraggio e il controllo di sistemi di riscaldamento e raffrescamento. Grazie alle funzioni logiche e di controllo integrate, può funzionare in modo autonomo o all’interno di un sistema KNX.

Importante: Questo sensore è ottimizzato per l’installazione su tubazioni e rileva la temperatura tramite una sonda a contatto. I valori rilevati possono essere combinati con un ingresso esterno di temperatura mista. Il regolatore integrato supporta sia il riscaldamento che il raffrescamento.

Applicazioni

• Misurazione della temperatura superficiale dei tubi
• Controllo di riscaldamento e raffrescamento tramite KNX
• Applicazioni HVAC con logica e controllo integrati
• Controllo di ventole e valvole nei sistemi di automazione degli edifici

Funzioni principali

• Misura tramite sonda a contatto, eventualmente combinata con ingresso esterno
• Funzioni di regolazione per riscaldamento e raffrescamento (anche combinate)
• Setpoint selezionabili per Comfort, Standby, Risparmio energetico e Antigelo
• Modifica dei setpoint tramite oggetti KNX
• Registrazione dei valori di temperatura minima e massima
• Limiti di temperatura configurabili, allarmi di surriscaldamento e gelo
• Controllo della ventola tramite ingressi esterni
• Uscita di regolazione: 0–100% o segnale PWM configurabile
• Funzione di risciacquo della valvola
• Secondo regolatore come funzione ausiliaria
• Quattro blocchi logici per il trattamento di segnali interni ed esterni

Dati tecnici

• Valore misurato: Temperatura
• Regolazione: Integrata
• Intervallo di temperatura:
  • PVC: da -35 °C a +105 °C
  • Silicone: da -50 °C a +180 °C
• Risoluzione: 0,02 °C
• Precisione: Classe B, ±(0,3 °C + 0,005 × T)
• Tensione di alimentazione: Bus KNX 21–32 VDC
• Consumo energetico: circa 240 mW (a 24 VDC)
• Temperatura ambiente (funzionamento e stoccaggio): da -25 °C a +80 °C
• Umidità relativa: 0–100% u.r., senza condensa
• Accoppiatore bus: Integrato
• Alimentazione ausiliaria: Non necessaria
• Compatibilità ETS: Da ETS 4 (database HLK305)
• Collegamenti: Terminale KNX a 2 poli (rosso/nero)
• Grado di protezione: IP54 / IP65 (in base al montaggio)
• Custodia: Plastica
• Dimensioni: 72 × 64 × 40 mm

Versioni disponibili

• 30511004 – Versione con sonda in PVC
• 30511005 – Versione con sonda in silicone

Marca: Arcus-EDS
