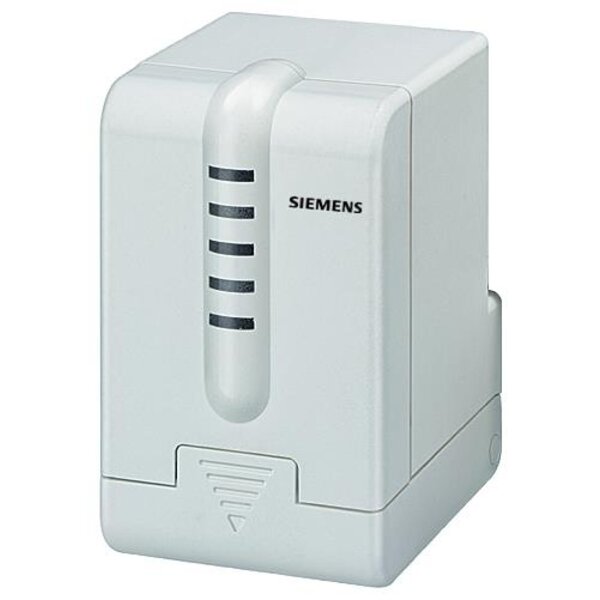

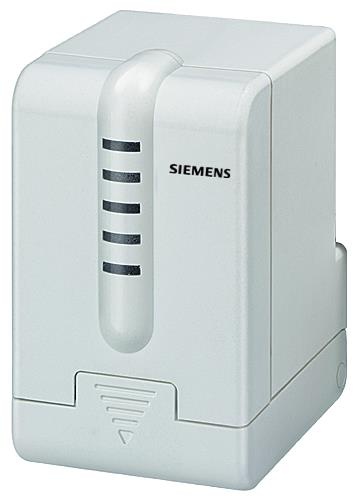

Attuatore KNX S-Mode | Indicatore LED AP 562/02
€174,60 IVA Incl. €290,40 IVA Incl.. Out of stock, but available
Specifiche
Informazioni
Descrizione del prodotto
L'attuatore elettromeccanico è progettato specificamente per valvole di riscaldamento e di zona, compatibile con KNX S-Mode. Supporta il controllo preciso della posizione della valvola tramite un accoppiamento bus integrato e presenta indicatori LED per la visualizzazione dello stato. Due ingressi binari consentono l'integrazione con sensori di finestra e di movimento.
Caratteristiche e funzionalità
- Regolazione continua: L'attuatore può raggiungere qualsiasi posizione della valvola desiderata entro limiti configurabili per un controllo ottimale del riscaldamento.
- Regolazione automatica: Durante l'installazione, viene eseguita una calibrazione automatica per determinare con precisione le posizioni della valvola.
- Protezione della valvola: Attiva un ciclo periodico per prevenire il blocco della valvola se non viene utilizzata per un periodo prolungato.
- Misure di sicurezza: Funzione di allarme integrata in caso di guasto del segnale di controllo della temperatura e possibilità di modalità di emergenza.
- Due ingressi binari: Adatti per il collegamento di sensori di finestra o di movimento per il controllo integrato della modalità operativa.
Valvole compatibili
L'attuatore è adatto per il montaggio su valvole standard con filettatura M30 x 1,5 e una corsa dell'asta fino a 5,5 mm. Le valvole compatibili includono modelli dei seguenti produttori:
- Siemens (ad esempio, serie VPI46... e VPP46...)
- Braukmann
- Danfoss
- Dumser
- Heimeier
- Herb
- Honeywell
- MNG
- Onda
- Oventrop
- Reich
- Schlösser
Specifiche tecniche
| Grado di protezione | IP20 |
|---|---|
| Alimentazione | 24V DC tramite bus KNX |
| Consumo di corrente del bus | max. 10 mA |
| Dimensioni (A x L x P) | 82 x 50 x 65 mm |
| Peso | circa 260 g |
| Lunghezza del cavo | 0,80 m, estendibile fino a 10 m |
| Corsa dell'asta | 1,2 mm (min.) a 7,5 mm (max.) |
| Temperatura di esercizio | 0°C a +50°C (operazione), -25°C a +70°C (stoccaggio) |
| Temperatura massima dell'acqua | 80°C |
Istruzioni di installazione
Il dispositivo si collega al bus KNX tramite il terminale di bus fornito (rosso +/nero -). Può essere montato su un quadro di distribuzione o direttamente sulla valvola. Per un corretto funzionamento, la valvola deve essere calibrata in anticipo rispetto ai parametri della valvola. La calibrazione automatica viene eseguita non appena viene applicata la tensione del bus.
Nota importante
Durante la manutenzione, l'attuatore deve essere sempre rimosso dalla valvola e la valvola deve essere chiusa in modo sicuro (ad esempio, con un cappuccio protettivo originale) per evitare l'apertura involontaria della valvola e possibili danni da acqua.
Sicurezza elettrica
Il dispositivo è conforme agli standard di sicurezza secondo EN 60529 (IP20) e EN 60730-2-14 (classe di protezione III). L'alimentazione del bus utilizza SELV (tensione di sicurezza extra-bassa) come specificato da KNX, garantendo una sicurezza aggiuntiva.
