Sistema sensore di livello KNX SK80-F
€442,70 IVA Esc.
€567,57 IVA Esc.
€535,67 IVA Incl. €686,76 IVA Incl.. Non disponibile, ma disponibile
€535,67 IVA Incl. €686,76 IVA Incl.. Non disponibile, ma disponibile
Sensore di livello a ultrasuoni per acqua e olio fino a 5 m. Misura senza contatto. Cavo da 10 m, estendibile fino a 40 m. Per saperne di più
Specifiche
Marchio:
Arcus
Numero dell'articolo::
30807105
EAN:
0642125991339
Disponibilità:
Non disponibile, ma disponibile
Tempi di consegna:
Verrà spedito entro circa 8 giorni lavorativi.
Informazioni

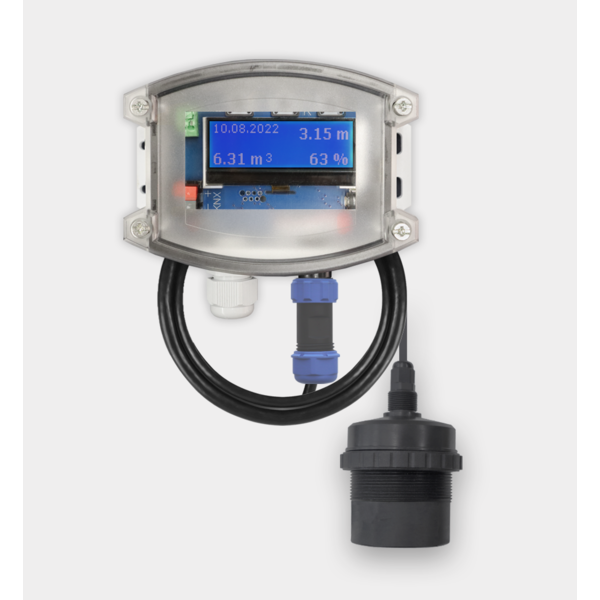

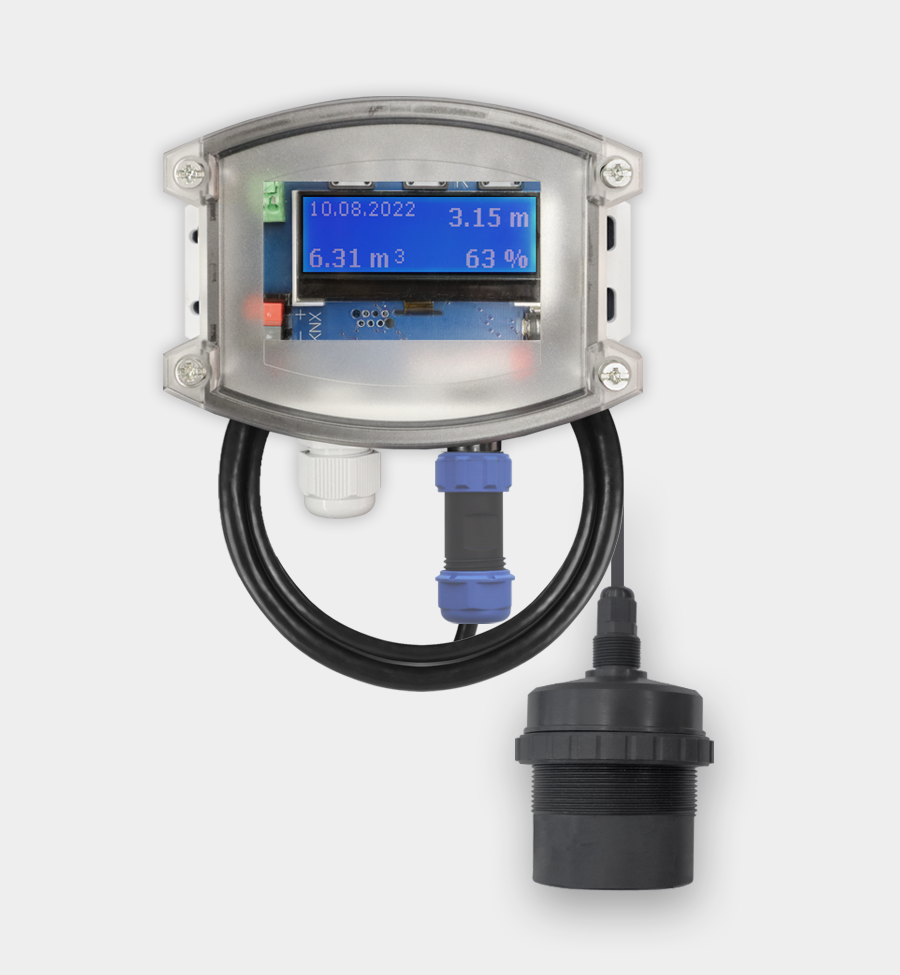

Sensore di livello a ultrasuoni per liquidi – SK80-F-U-5
L'Arcus SK80-F-U-5 è un sensore di livello ad alta precisione progettato per la misurazione di livelli di acqua e olio fino a un massimo di 5 metri. Utilizza il principio della misurazione a ultrasuoni: impulsi sonori vengono emessi, riflessi dalla superficie del liquido e nuovamente rilevati dal sensore per calcolare il livello.
Nota importante: Questo sensore è adatto sia per acqua che per olio. La misurazione senza contatto lo rende ideale per applicazioni in cui non è desiderato l'immersione diretta nel liquido.
Dati tecnici
- Principio di misurazione: Ultrasuoni (tempo di volo)
- Campo di misura: fino a 5 metri
- Risoluzione: 1 mm
- Precisione: 0,5% del fondo scala
- Valori misurati: Livello in %, distanza, volume in m³
- Modalità di invio: Nessuna / ciclica / al cambiamento
- Valori limite: Limite superiore e inferiore configurabili
- Uscita di commutazione: Senza potenziale, 20 mA / 5 V .. 230 V AC/DC
- Tensione di alimentazione: Tensione bus KNX 21 .. 32 VDC, 20 mA
- Consumo energetico: 400 mW
- Grado di protezione: IP65
- Temperatura ambiente (sensore): -10 .. +50 °C
- Temperatura ambiente (modulo): -20 .. +55 °C (stoccaggio fino a +85 °C)
- Umidità relativa: 0 .. 95% UR, non condensante
- Lunghezza del cavo: 10 metri (estensibile a 15 / 30 / 40 metri)
- Montaggio: Con 2–4 viti
- Dimensioni del contenitore: 120 x 90 x 50 mm (plastica con coperchio trasparente)
- Connessione KNX: Terminale a 2 poli (rosso-nero)
- Messa in servizio: tramite file SK80_F.knxprod
Varianti disponibili
| Codice articolo | Modello | Tipo di sensore | Altezza max. di riempimento | Lunghezza cavo | Rilevamento temperatura | Applicazione |
|---|---|---|---|---|---|---|
| 30807000 | SK80-F | Senza sensore | --- | --- | --- | Unità base |
| 30807105 | SK80-F-U-5 | Ultrasuoni | 5 m | 10 m | Sì | Acqua e Olio |

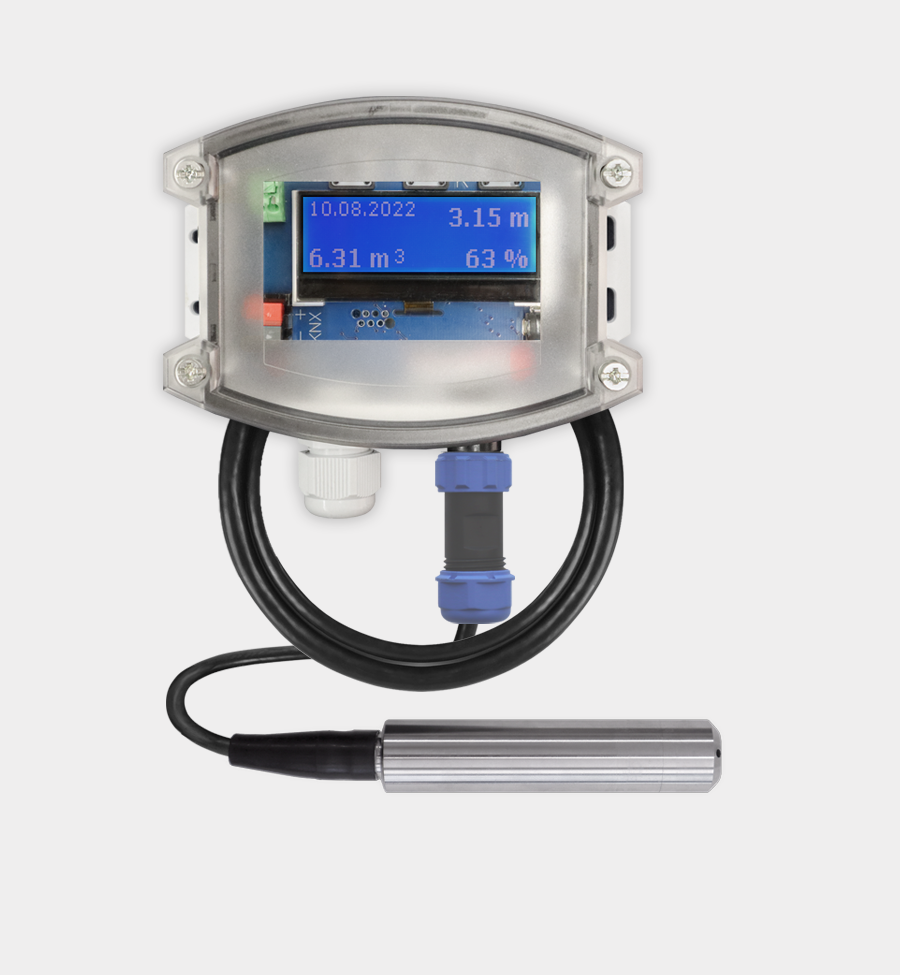

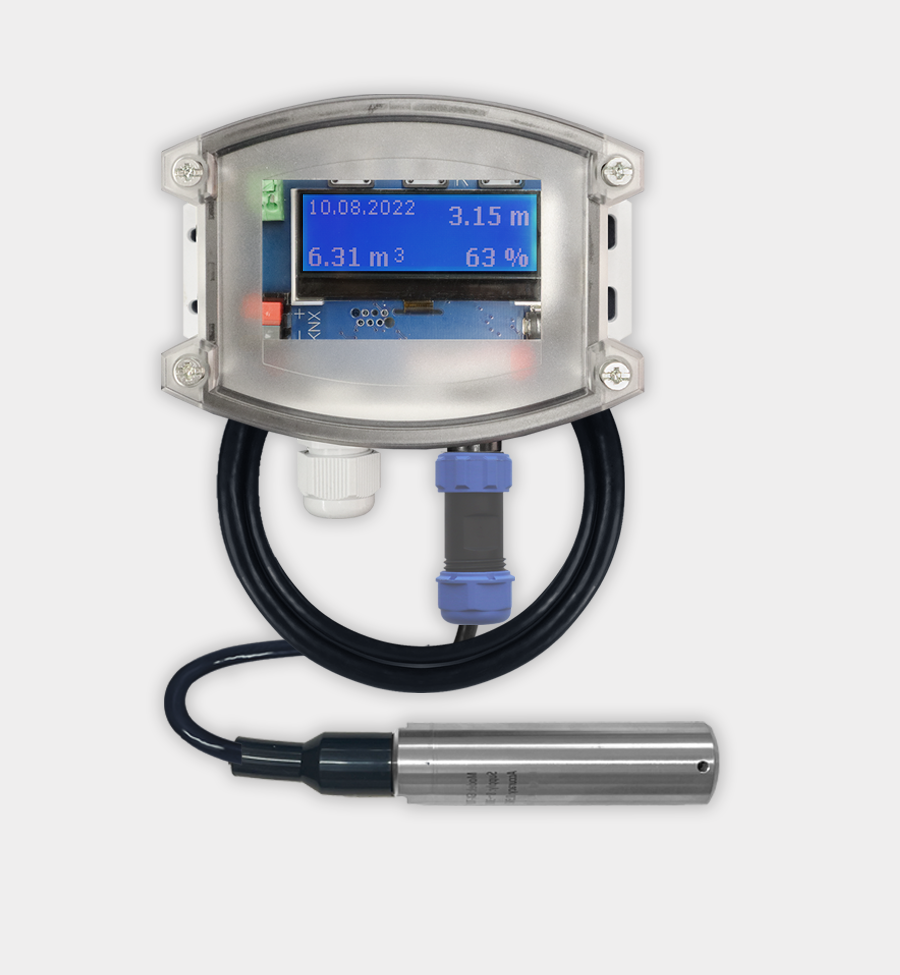

| 30807205 | SK80-F-PM-5 | Idrostatico | 5 m | 10 m | No | Acqua |
| 30807305 | SK80-F-T-PM-5 | Idrostatico | 5 m | 10 m | Sì | Acqua |
| 30807310 | SK80-F-T-PM-10 | Idrostatico | 10 m | 15 m | Sì | Acqua |
| 30807370 | SK80-F-T-PMO-5 | Idrostatico | 5 m | 10 m | Sì | Olio |
Applicazioni
- Serbatoi d'acqua e cisterne
- Serbatoi d'olio in ambienti industriali
- Monitoraggio automatico del livello di riempimento
- Sistemi di gestione edificio integrati con KNX
