SK10-TC-HTF – Sensore di temperatura con guaina per misure precise

Informazioni

Datasheet

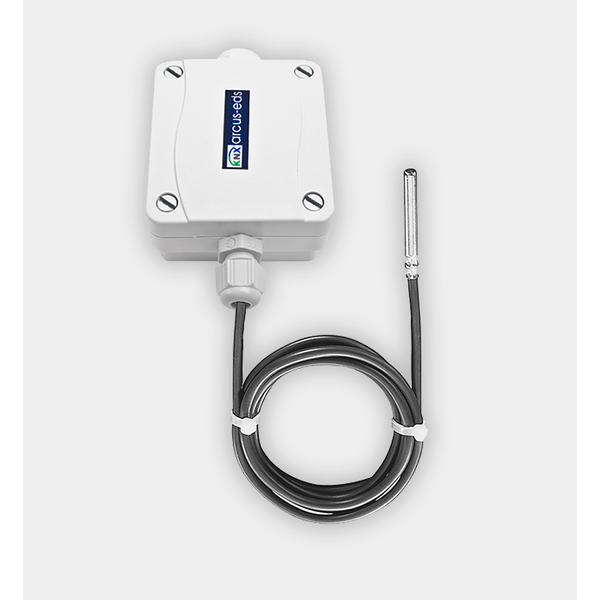

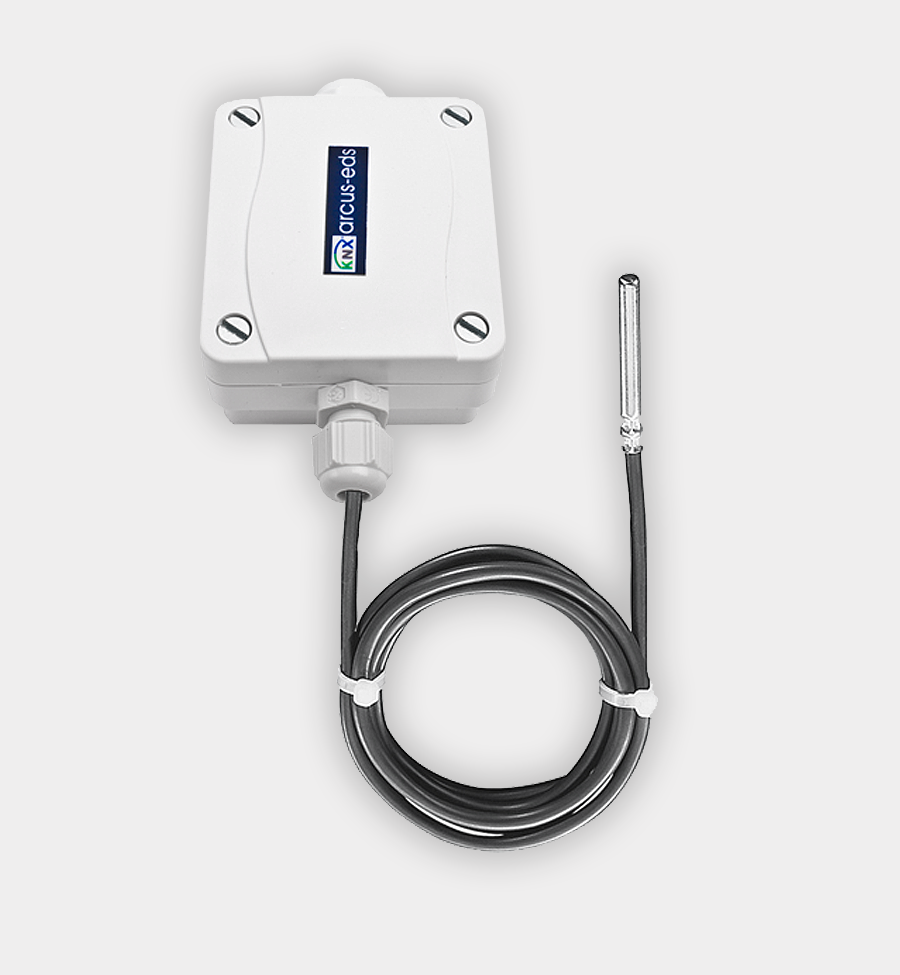

Arcus-EDS SK10-TC-HTF Sensore di Temperatura con Guaina Protettiva per KNX

L'SK10-TC-HTF di Arcus-EDS è un sensore di temperatura KNX ad alta precisione con guaina protettiva, progettato per misurare e controllare la temperatura dell’aria interna nei sistemi HVAC. Il sensore è dotato di una sonda rivestita (PVC, silicone o PTFE) ed è ideale per l'automazione degli edifici, la gestione climatica e l’efficienza energetica.

Importante: Questo sensore misura la temperatura dell'aria tramite una sonda con guaina e può essere utilizzato anche con un ingresso di temperatura esterno. Il regolatore integrato consente il controllo diretto delle funzioni di riscaldamento e raffrescamento via KNX.

Applicazioni

• Misurazione della temperatura dell’aria interna
• Controllo di riscaldamento e raffrescamento tramite KNX
• Controllo di unità fan-coil
• Sistemi HVAC con logica integrata

Funzioni principali

• Misura della temperatura con sonda guainata (anche con ponderazione tramite ingresso esterno)
• Funzioni di controllo per riscaldamento e raffreddamento
• Setpoint configurabili per Comfort, Standby, Risparmio ed Antigelo
• Modifica dei setpoint tramite oggetti KNX
• Registrazione delle temperature minima e massima
• Allarmi di surriscaldamento e gelo
• Limiti di temperatura configurabili
• Controllo ventilatore tramite ingressi esterni
• Uscita di controllo: 0–100% o segnale PWM per attuatori termici
• Funzione di risciacquo della valvola
• Secondo regolatore di temperatura come regolatore ausiliario
• Quattro blocchi logici per la gestione di segnali interni ed esterni

Dati tecnici

• Intervallo di misura della temperatura:
  • PVC: da -35 °C a +105 °C
  • Silicone: da -50 °C a +180 °C
  • PTFE: da -50 °C a +250 °C
• Risoluzione: 0,02 °C
• Precisione: Classe B, ±(0,3 °C + 0,005 × T)
• Tensione di alimentazione: Tensione bus KNX 21–32 VDC
• Consumo energetico: circa 240 mW (a 24 VDC)
• Temperatura ambiente (modulo): da -25 °C a +80 °C (funzionamento e stoccaggio)
• Umidità ambientale: 0–100% u.r., senza condensa
• Accoppiatore bus: Integrato
• Alimentazione ausiliaria: Non necessaria
• Compatibilità ETS: ETS4 o superiore (database HLK305)
• Collegamenti: Morsetti KNX a 2 poli (rosso/nero)
• Grado di protezione: IP54/IP65 (a seconda del montaggio)
• Custodia: Plastica
• Dimensioni: 72 × 64 × 40 mm

Varianti disponibili

• 30511002 – Guaina in PVC da 1,5 m
• 30511003 – Guaina in silicone da 1,5 m
• 30511055 – Guaina in PTFE da 1,5 m

Marca: Arcus-EDS
