SK10-TC-ESTF – Sonda temp. a vite / con guaina ad immersione

Informazioni

Datasheet

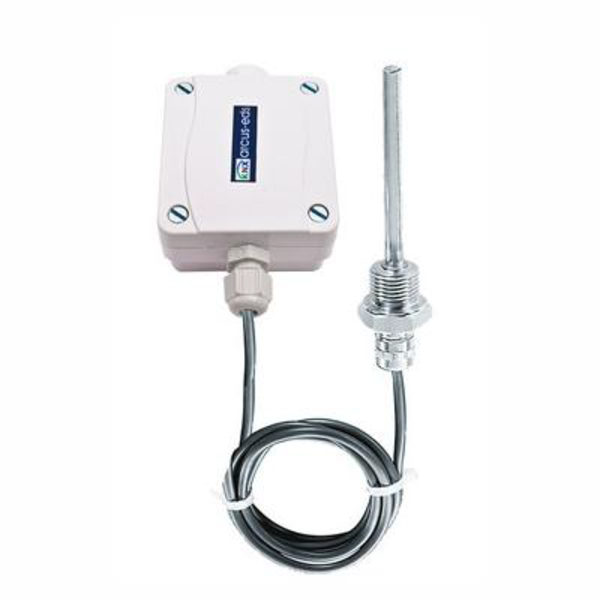

Arcus-EDS SK10-TC-ESTF – Sensore di temperatura KNX per condotti d’aria

L’SK10-TC-ESTF è un sensore di temperatura KNX ad alta precisione di Arcus-EDS, progettato per misurare e controllare la temperatura dell’aria nei sistemi di ventilazione e climatizzazione. Disponibile in versioni PVC o silicone, da 50 mm o 100 mm, questo sensore a vite o a guaina è ideale per applicazioni HVAC con piena integrazione KNX.

Applicazioni

• Misurazione e controllo della temperatura dell’aria nei condotti
• Integrazione nei sistemi di automazione edificio con tecnologia KNX
• Adatto per impianti di riscaldamento e raffrescamento in ambito residenziale o commerciale

Funzioni

• Misurazione della temperatura tramite sonda a vite o guaina a immersione
• Funzioni di controllo per riscaldamento e raffrescamento (combinabili)
• Setpoint selezionabili: Comfort, Standby, Economy, Antigelo
• Modifica del setpoint tramite oggetti KNX
• Memorizzazione delle temperature minime e massime
• Allarmi per surriscaldamento e gelo
• Limiti di temperatura configurabili
• Controllo ventola tramite ingressi esterni
• Adattamento del setpoint e della temperatura massima
• Uscita: 0–100 % o PWM programmabile per attuatori termici
• Funzione di risciacquo della valvola
• Secondo regolatore come controllo ausiliario
• Quattro blocchi logici per il collegamento di segnali interni ed esterni

Dati tecnici

• Grandezza misurata: Temperatura
• Controllo: Integrato
• Intervallo di temperatura:
  • -35 a +105 °C (versione PVC)
  • -50 a +180 °C (versione silicone)
• Risoluzione: 0,02 °C
• Precisione: Classe B, ±(0,3 °C + 0,005 × T)
• Tensione di alimentazione: Bus KNX 21–32 VDC
• Consumo energetico: ca. 240 mW (a 24 VDC)
• Temperatura ambiente (modulo): -25 a +80 °C (funzionamento e stoccaggio)
• Umidità: 0–100 % U.R. (senza condensa)
• Accoppiatore bus: Integrato
• Alimentazione ausiliaria: Non necessaria
• Avviamento: tramite ETS versione 4 o superiore (applicazione: HLK305)
• Connessione: Morsetti KNX a 2 poli (rosso/nero)
• Grado di protezione: IP54/IP65
• Custodia: Plastica bianca
• Dimensioni custodia: 72 × 64 × 40 mm (L × L × A)

Versioni disponibili

• 30511008 – 50 mm PVC
• 30511009 – 100 mm PVC
• 30511010 – 50 mm silicone
• 30511011 – 100 mm silicone

Importante: Il sensore deve essere installato in una posizione adeguata all’interno del condotto dell’aria con un flusso d’aria sufficiente. Scegliere il materiale giusto (PVC o silicone) in base al range di temperatura e alle condizioni ambientali. Compatibile KNX, non richiede alimentazione esterna.
