Datasheet

Neo-TC-CO2
Sensore KNX di temperatura e CO₂

Codice articolo:

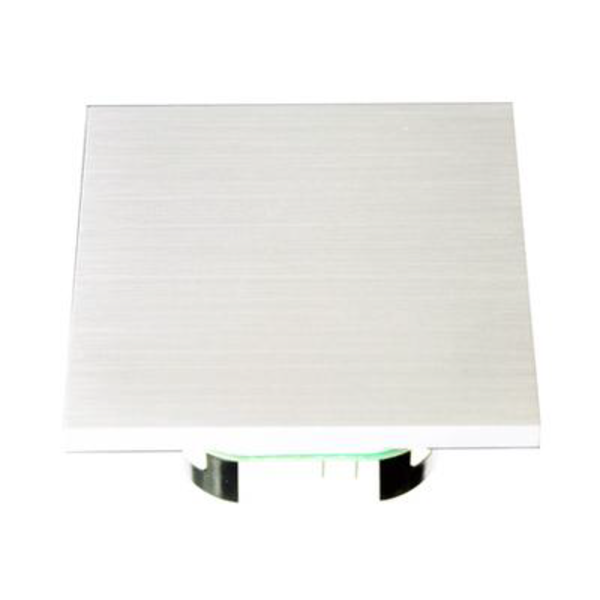

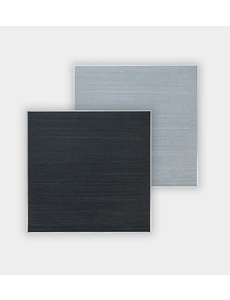

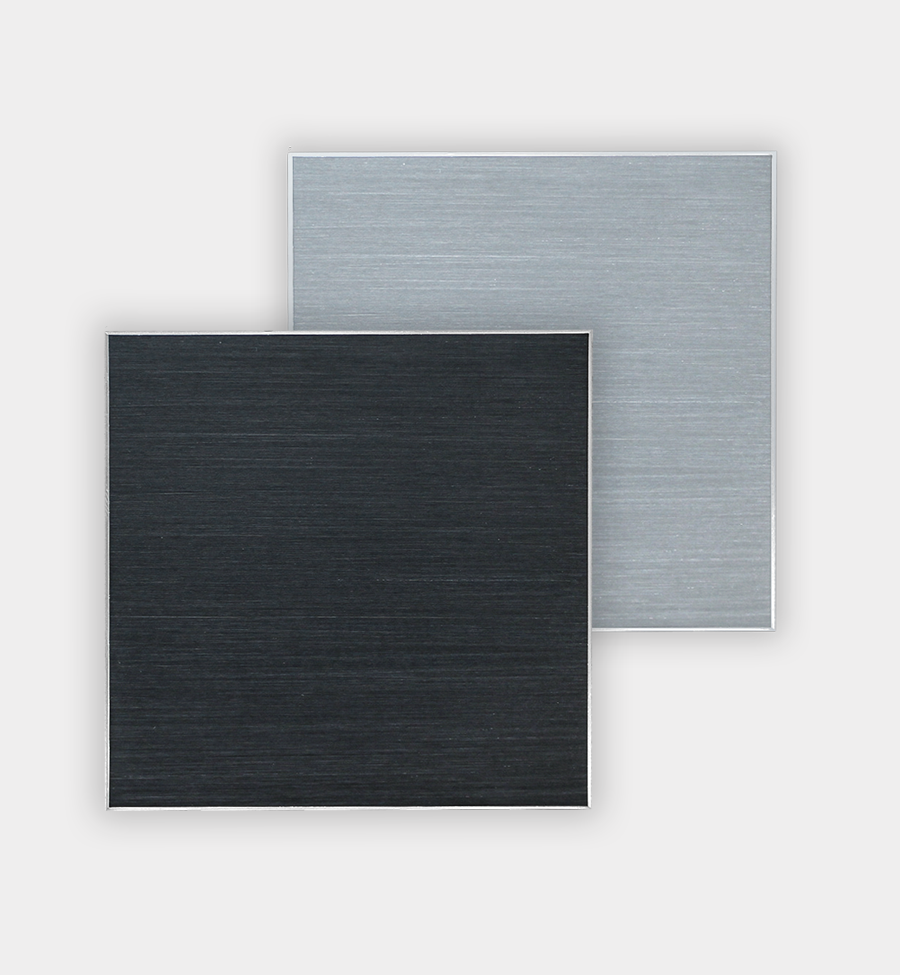

30512563 – alluminio, quadrato, spazzolato

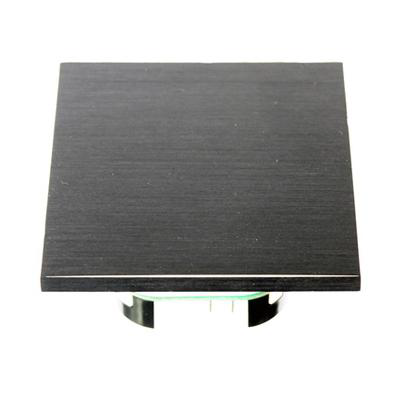

30512564 – alluminio, quadrato, spazzolato, nero

L’Arcus-EDS Neo-TC-CO2 è un sensore KNX ultrapiatto (solo 6 mm) per la misurazione e il controllo della temperatura e della concentrazione di CO₂ negli ambienti interni. È progettato per l’installazione in scatole da incasso standard (60/68 mm) e dispone di una elegante copertura in alluminio, disponibile in versione quadrata o rotonda. Questo sensore multifunzione integra funzioni di regolazione, logica e controllo della ventilazione, con 4 ingressi/uscite binari.

Applicazioni

• Misurazione e regolazione della temperatura e umidità ambientale
• Rilevamento della concentrazione di CO₂ (qualità dell'aria)
• Controllo decentralizzato di valvole KNX o attuatori termici
• Gestione della ventilazione in base ai livelli di CO₂
• Valutazione di pulsanti o interruttori esterni

Funzioni

• Sensore di temperatura dell’aria integrato (con opzione per temperatura mista)
• Sensore di CO₂ integrato nella parte frontale
• Funzioni di controllo per riscaldamento e raffrescamento (combinabili)
• Setpoint per Comfort, Standby, Eco e Protezione tramite oggetti KNX
• Modifica del setpoint tramite oggetti di comunicazione KNX
• Memorizzazione di temperature minime e massime
• Allarme termico e antigelo
• Soglie configurabili per temperatura e CO₂
• Controllo della ventilazione tramite soglie CO₂ o ingressi esterni
• Adattamento automatico dei setpoint e dei limiti
• Uscita di regolazione 0–100 % o segnale PWM per attuatori termici
• Funzione di risciacquo valvola (anticalcare)
• Secondo regolatore di temperatura come funzione ausiliaria
• 4 ingressi/uscite binari (senza potenziale)
• Indicazione dello stato tramite LED
• 4 blocchi logici per il collegamento di segnali interni ed esterni

Dati tecnici

• Misurazioni: temperatura, concentrazione di CO₂
• Intervallo temperatura: -10 .. +50°C
• Risoluzione: 0,02°C
• Precisione: ± 0,4°C (5–60°C), altrimenti ± 0,8°C
• Intervallo CO₂: 400 – 5000 ppm
• Precisione CO₂: ± (50 ppm + 3% del valore misurato)
• I/O binari: 4 (senza potenziale)
• Tensione di alimentazione: tramite bus KNX (21 .. 32 VDC)
• Consumo elettrico: ca. 240 mW (a 24 VDC)
• Temperatura ambiente: -10 .. +50°C (funzionamento), -25 .. +60°C (stoccaggio)
• Umidità relativa: 0 .. 95 % U.R. (non condensante)
• Accoppiatore bus: integrato
• Alimentazione ausiliaria: non richiesta
• Versione ETS: ETS 4 o superiore (applicazione HLK305)
• Connessioni: morsetti KNX a 2 poli (rosso/nero)
• Classe di protezione: IP20
• Custodia: alluminio spazzolato
• Dimensioni: quadrato: 80 × 80 × 6 mm / rotondo: Ø 84 × 6 mm
• Montaggio: scatola da incasso Ø 60/68 mm (solo per interni asciutti)

Note importanti

• Utilizzare solo in ambienti interni asciutti
• Installazione e configurazione solo da parte di tecnici KNX certificati
• Programmazione tramite ETS 4 o superiore (applicazione HLK305)
• Il corretto posizionamento garantisce misurazioni precise
• Pulire la superficie in alluminio solo con un panno asciutto e morbido
