Contatore d’acqua - KNX KNX-IMPZ-WZ-M

Informazioni

Datasheet

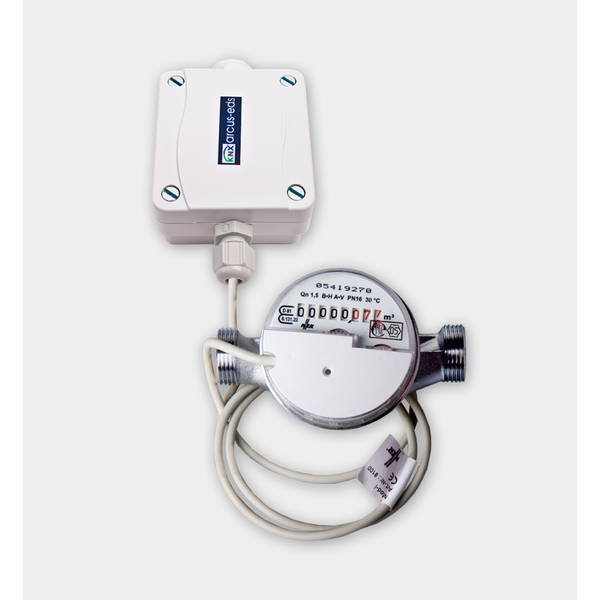

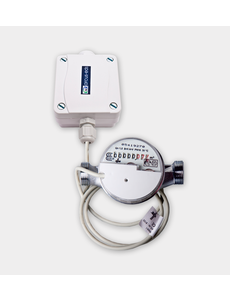

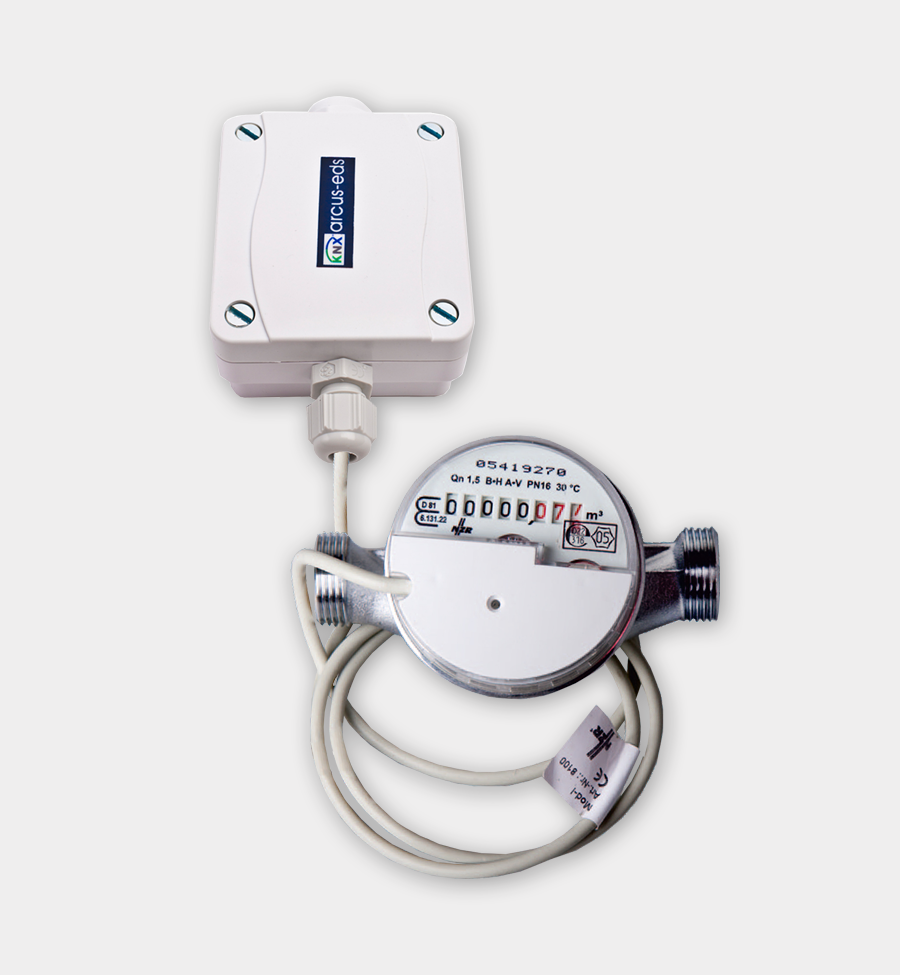

Arcus KNX-IMPZ-WZ-M – Contatore d’acqua KNX con NZR Modularis WZK-M / WZW-M

L’Arcus KNX-IMPZ-WZ-M è un contatore d’acqua intelligente compatibile con KNX, progettato per misurare e monitorare con precisione il consumo d’acqua in ambienti residenziali o commerciali. Si basa su un contatore certificato NZR Modularis (tipo WZK-M per acqua fredda o WZW-M per acqua calda), con modulo impulsivo integrato e datalogger KNX con batteria di backup.

È disponibile in versioni per acqua fredda fino a 30 °C o acqua calda fino a 90 °C, con lunghezze di installazione di 80 mm, 110 mm o 130 mm. Il dispositivo è alloggiato in un contenitore plastico compatto per montaggio a parete, con protezione IP54/IP65.

Modelli disponibili:

• WZK-M acqua fredda (30 °C) – 80 mm | Cod. art.: 60201-75124015
• WZK-M acqua fredda (30 °C) – 110 mm | Cod. art.: 60201-75124025
• WZK-M acqua fredda (30 °C) – 130 mm | Cod. art.: 60201-75124115
• WZW-M acqua calda (90 °C) – 80 mm | Cod. art.: 60201-75124515
• WZW-M acqua calda (90 °C) – 110 mm | Cod. art.: 60201-75124525
• WZW-M acqua calda (90 °C) – 130 mm | Cod. art.: 60201-75124615

Esempio di variante: WZK-M (30 °C – 130 mm)

Questo modello è adatto all’acqua fredda (max 30 °C) e ha una lunghezza di installazione di 130 mm. Con una portata nominale di 2,5 m³/h e massima di 5 m³/h, è ideale per impianti con connessione DN 20. Il modulo impulsivo e l’interfaccia KNX permettono una lettura precisa dei consumi e l’integrazione con i sistemi di automazione tramite ETS.

Applicazioni:

• Misurazione individuale del consumo per appartamento o unità
• Monitoraggio remoto tramite sistema KNX
• Analisi in tempo reale del flusso e dei consumi
• Ideale per smart home, edifici residenziali o commerciali

Caratteristiche principali:

• Contatore certificato NZR Modularis (30 °C o 90 °C)
• Modulo impulsivo integrato
• Interfaccia bus KNX con memoria interna alimentata a batteria
• Lettura di volume totale, flusso, data/ora e valori di consumo
• Custodia in plastica (72 × 64 × 40 mm), montaggio a parete
• Grado di protezione: IP54/IP65 (in base al montaggio)

Specifiche tecniche (sintesi):

• Temperatura: 30 °C (acqua fredda) o 90 °C (acqua calda)
• Lunghezze: 80 / 110 / 130 mm
• Portata: 1,5 o 2,5 m³/h nominale, fino a 5 m³/h max
• Collegamento: DN 15 o DN 20
• Uscita: impulsi + interfaccia KNX

Dati leggibili via KNX:

• Numero di serie
• Volume totale (m³)
• Portata istantanea (m³/unità di tempo)
• Data e ora correnti
• Ultima e prossima lettura programmata
• Valori di consumo e reset

Nota per l’installazione:

Per una corretta installazione e configurazione, consultare la documentazione tecnica ufficiale di NZR. Visita www.nzr.de o consulta il documento KNX 5300_dx_WZ-M.pdf.
