SK30-THC-VOC-PB Sensore KNX da incasso per la qualità dell’aria interna

Il modello SK30-THC-VOC-PB di Arcus-EDS è un sensore KNX avanzato progettato per misurare e controllare diversi parametri dell’aria interna, come temperatura, umidità relativa e COV (composti organici volatili). Grazie al suo design compatto da incasso (formato standard 55 mm), è ideale per l’installazione a parete in sistemi di automazione KNX. Include pulsanti frontali, LED di stato, funzioni logiche e due I/O binari configurabili.

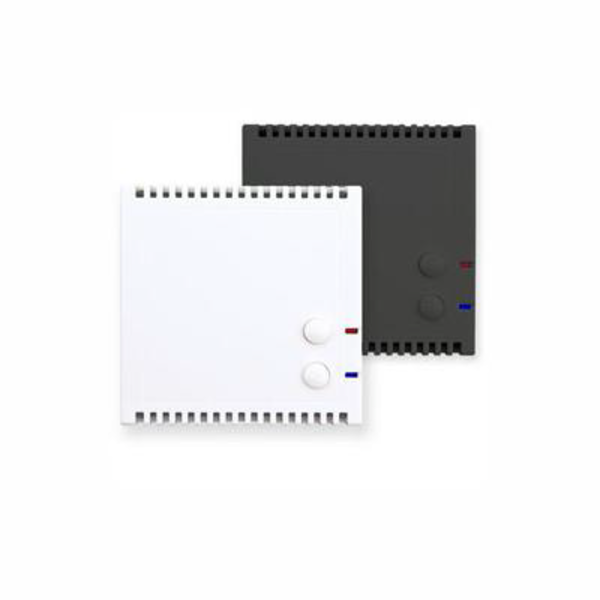

Varianti disponibili:

• Bianco – Codice articolo: 30533371  |  EAN: 642125989602
• Antracite – Codice articolo: 30533372  |  EAN: 642125989633

Applicazioni:

• Misurazione e regolazione della temperatura e dell’umidità ambientale
• Rilevamento della concentrazione di COV (qualità dell’aria)
• Controllo decentralizzato di valvole KNX o attuatori termici
• Regolazione automatica della ventilazione in base a umidità e qualità dell’aria
• Valutazione di interruttori o pulsanti esterni per funzioni di commutazione

Funzioni e caratteristiche:

• Sensori integrati per temperatura, umidità e COV all’interno della custodia
• Calcolo dell’umidità assoluta, del punto di rugiada e dell’entalpia
• Funzioni di controllo per riscaldamento e raffrescamento (combinabili)
• Setpoint di temperatura per le modalità Comfort, Standby, Risparmio ed Emergenza
• Controllo frontale tramite due pulsanti e/o oggetti KNX
• Controllo della ventilazione basato su soglie di umidità/COV o ingressi esterni
• Rilevamento del punto di rugiada con allarme e regolazione automatica
• Uscita di controllo: 0–100% o PWM programmabile per attuatori termici
• Regolatore ausiliario disponibile per seconda zona
• Funzione di lavaggio valvola integrata
• 4 blocchi logici per la gestione di segnali interni ed esterni
• 2 ingressi/uscite binarie senza potenziale
• LED di stato per la regolazione della temperatura attuale

Specifiche tecniche:

• Intervallo temperatura: -25 a +80 °C
• Risoluzione temperatura: 0,02 °C
• Precisione temperatura: ±0,4 °C (5–60 °C), altrimenti ±0,8 °C
• Umidità relativa: 10–95% UR, risoluzione 0,02%, precisione ±3% (20–80% a 20 °C)
• Misura VOC: vedi scheda tecnica 2812-01
• Valori calcolati: umidità assoluta, punto di rugiada, entalpia
• Controllo: 2 pulsanti frontali
• I/O binari: 2 ingressi/uscite senza potenziale
• Tensione di alimentazione: tensione bus KNX 21–32 VDC
• Consumo energetico: circa 240 mW a 24 VDC
• Temperatura ambiente: -25 a +80 °C (funzionamento e stoccaggio)
• Umidità ambiente: 10–95% UR, senza condensa
• Accoppiatore bus: integrato
• Compatibilità ETS: da versione 4 (HLK305)
• Connessione: morsetto KNX a 2 poli (rosso/nero)
• Grado di protezione: IP20
• Custodia: plastica, compatibile con cornice standard da 55 mm

Nota importante:

Questo sensore è progettato per il montaggio da incasso in scatole da parete standard con cornice da 55 mm. Gli elementi di misura sono integrati nella custodia. Per un controllo più preciso della temperatura, è possibile configurare una lettura ponderata tramite un sensore esterno KNX.
