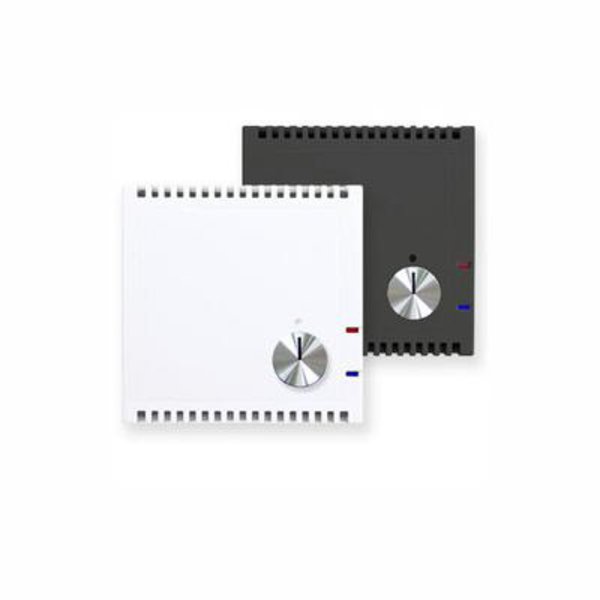

Arcus SK30-THC-CO2-R – Sensore KNX da incasso – bianco o antracite

L’SK30-THC-CO2-R di Arcus-EDS è un sensore KNX multifunzione da incasso, progettato per misurare e controllare temperatura, umidità relativa e concentrazione di CO₂ negli ambienti interni. Grazie al suo formato compatto è compatibile con i telai standard da 55 mm, rendendolo ideale per applicazioni HVAC e domotiche basate su KNX.

Varianti disponibili:

• Bianco – Codice articolo: 30532351  |  EAN: 642125989411
• Antracite – Codice articolo: 30532352  |  EAN: 642125989442

Applicazioni:

• Misurazione e controllo della temperatura, umidità e CO₂ in ambienti interni
• Controllo decentralizzato di valvole KNX e attuatori termici
• Regolazione automatica della ventilazione in base alla qualità dell’aria
• Valutazione di pulsanti o interruttori esterni per funzioni aggiuntive

Funzioni e caratteristiche:

• Sensori integrati per temperatura, umidità relativa e CO₂
• Valori calcolati: umidità assoluta, punto di rugiada, entalpia
• Controllo di riscaldamento e raffrescamento (combinabile)
• Setpoint per Comfort, Standby, Economy e Protezione configurabili via KNX
• Regolazione manuale tramite manopola integrata
• Memorizzazione dei valori minimi e massimi di temperatura
• Allarme caldo/freddo con segnalazione via KNX
• Limiti configurabili per temperatura, umidità e CO₂
• Controllo ventilatore in base a soglie e ingressi esterni
• Rilevamento punto di rugiada con regolazione per evitare condensa
• Uscita di controllo 0–100 % o PWM programmabile per attuatori termici
• Funzione di risciacquo valvole
• 4 blocchi logici per la gestione di segnali interni ed esterni
• 2 ingressi/uscite binari (senza potenziale)
• Indicazione dello stato tramite LED

Specifiche tecniche:

• Valori misurati: temperatura, umidità relativa, concentrazione CO₂
• Valori calcolati: umidità assoluta, punto di rugiada, entalpia
• Intervallo di temperatura: -10 a +50 °C
• Risoluzione temperatura: 0,02 °C
• Precisione temperatura: ±0,4 °C (5–60 °C), altrimenti ±0,8 °C
• Umidità relativa: 0–95 % UR, risoluzione 0,02 %, precisione ±3 % (20–80 %)
• Intervallo CO₂: 400–5000 ppm
• Precisione CO₂: < ±(50 ppm + 2 % del valore misurato)
• Manopola: regolazione del setpoint ±5 °C
• I/O binari: 2 (senza potenziale)
• Tensione di alimentazione: Bus KNX 21–32 VDC
• Consumo: circa 240 mW a 24 VDC
• Temperatura di funzionamento: -10 a +50 °C
• Temperatura di stoccaggio: -25 a +60 °C
• Umidità ambiente: 0–95 % UR, senza condensa
• Accoppiatore bus: integrato
• Compatibilità ETS: dalla versione 4 (HLK305)
• Connessione: morsetti KNX 2 poli (rosso/nero)
• Classe di protezione: IP20
• Custodia: plastica
• Dimensioni: compatibile con telai standard da 55 mm

Nota importante:

Questo sensore è progettato esclusivamente per montaggio da incasso in scatole da parete standard da 55 mm. Tutti gli elementi di misurazione sono integrati. Non è necessaria un’alimentazione esterna.
