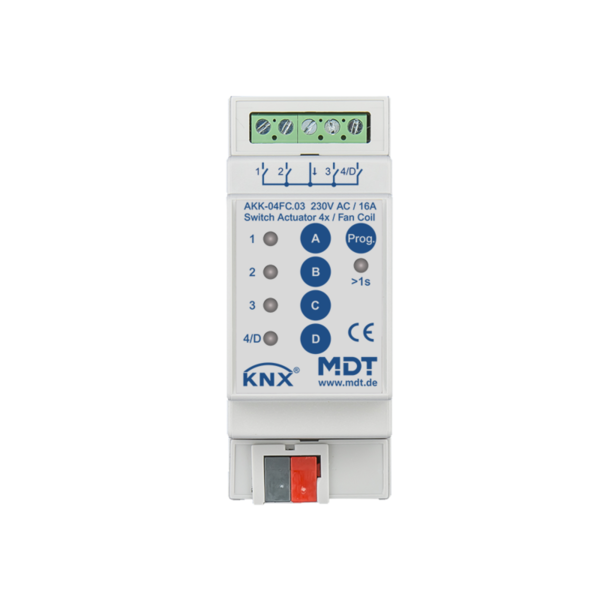

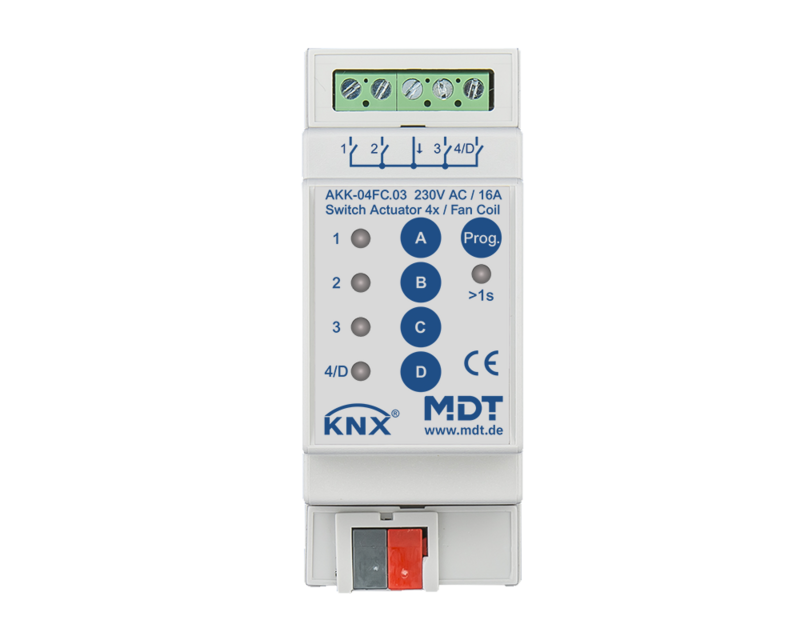

Attuatore AKK compatto 4 vie 16A 230V con funzione fan coil

Informazioni

Datasheet

Attuatore Compatto a 4 Canali con Funzione Fan Coil

L'attuatore compatto a 4 canali offre funzionalità avanzate per applicazioni HVAC, in particolare per il controllo delle unità fan coil. Questo dispositivo supporta ventilatori a 3 e 4 velocità ed è adatto sia per sistemi a 2 tubi che a 4 tubi. Le fan coil possono essere controllate direttamente tramite oggetti a 1 bit o funzionare automaticamente utilizzando un valore di controllo a 1 byte (0-100%).

Modalità Fan Coil

• Controllo dei ventilatori a 3 velocità / fan coil (AKK-04FC.03: ventilatori a 4 velocità)
• Le uscite sono interbloccate
• Funzionamento diretto tramite tre oggetti a 1 bit o un singolo oggetto a 1 bit (+/-)
• Funzionamento automatico tramite valore di controllo a 1 byte (0-100%)
• Adatto per sistemi a 2 tubi e 4 tubi
• Oggetti di uscita per controllare le valvole per il riscaldamento / raffreddamento
• Funzione Giorno/Notte per limitare la velocità della ventola di notte
• Funzionamento di emergenza in caso di guasto di una variabile

Modalità Attuatore

• Operazione di contatto NO e NC
• Funzioni di temporizzazione come il ritardo di accensione / spegnimento
• Funzione di luce per scale con tempo di avviso regolabile
• Risposta di stato (attivo/passivo) per ciascun canale
• Collegamento logico dei dati binari, 8 scene per canale
• Funzioni di commutazione centrale e blocco per il funzionamento forzato
• Comportamento regolabile in caso di ritorno della tensione di bus
• Download rapido delle applicazioni (supporto per frame lunghi per ETS5)
• 3 anni di garanzia

Specifiche Tecniche

• Numero di Uscite: 4
• Capacità di Commutazione:
  • Carico Ohmico: 16A
  • Carico Capacitivo: 70µF
  • Tensione: 230VAC
  • Corrente di Spunto Massima: 300A/150µs, 150/600µs
• Carico Massimo:
  • Lampade ad Incandescenza: 2000W
  • Lampade Alogene 230V: 2000W
  • Lampade Alogene, Trasformatore Elettronico: 1200W
  • Lampade Fluorescenti Non Compensate: 1800W
  • Lampade Fluorescenti Compensate in Parallelo: 800W
  • Numero Massimo di Trasformatori Elettronici: 10
• Durata Meccanica: 1.000.000 cicli
• Corrente Totale Massima dell'Attuatore: 16A
• Specifiche dell'Interfaccia KNX: TP-256 con supporto per Frame lunghi per ETS5
• Software Applicativo Disponibile: ETS 4/5
• Calibro del Filo Consentito:
  • Morsetto a Vite: 0,5 - 4,0mm² solido, 0,5 - 2,5mm² intrecciato
  • Connessione Bus KNX: 0,8mm Ø, anima solida
• Alimentazione: Bus KNX
• Consumo Energetico del Bus KNX: tipico <0,3W
• Gamma di Temperatura Operativa: 0 a +45°C
• Involucro: IP20
• Dimensioni: MDRC 2SU
