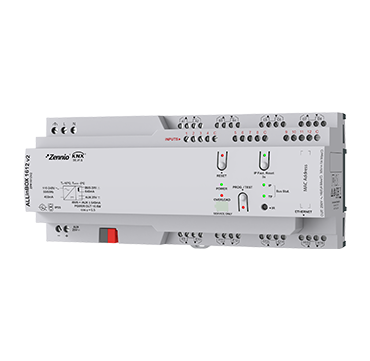

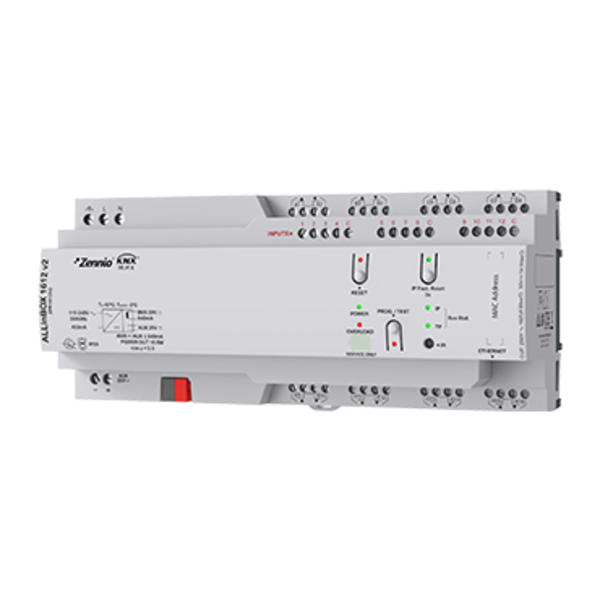

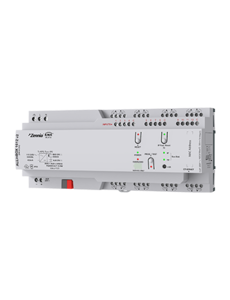

ALLinBOX 1612 v2 Réf. : ZPR1612V2 - Appareil KNX Multifonction

L'ALLinBOX 1612 v2 est un appareil KNX puissant et polyvalent intégrant une alimentation KNX de 640 mA, une interface KNX-IP, 16 sorties relais, 12 entrées analogiques/numériques, des fonctions logiques et un contrôle climatique pour jusqu'à 4 zones. Idéal pour des projets d'automatisation avancés dans des environnements résidentiels et commerciaux.

Détails Techniques par Catégorie

Alimentation KNX (640 mA)

• Tension : 29 VDC SELV avec bobine KNX.
• Courant maximal (IBUS) : 640 mA.
• Sortie supplémentaire : 29 VDC SELV, IAD + IBUS combinés ≤ 640 mA.
• Protection : Contre les courts-circuits et les surcharges.
• Indicateurs d'état : LED pour l'alimentation et l'état de surcharge.
• Fonction de réinitialisation : Bouton de réinitialisation intégré pour un redémarrage rapide.

Sorties

• Nombre de sorties : 16 sorties relais.
• Caractéristiques des relais : Relais bistables sans potentiel avec pré-contact en tungstène.
• Charge maximale :
  • Charge résistive : 4000 W.
  • Charge inductive : 1500 VA.
  • Charge capacitive : Jusqu'à 140 µF.
• Courant maximal : 16 A par sortie, 40 A par bloc.
• Durée de vie : Mécanique : ≥ 3 millions de cycles ; Électrique : ≥ 100 000 cycles à 8 A.
• Temps de réponse : Max. 10 ms.
• Méthode de câblage : Bornes à vis, section de câble 0,5-2,5 mm².

Entrées

• Nombre d'entrées : 12 entrées analogiques/numériques.
• Tension : +3,3 VDC sur la ligne commune.
• Longueur maximale du câble : 30 m.
• Type de commutation : Contacts secs.
• Capteurs de température : Support des sondes NTC avec une précision de ±0,5 °C (à 25 °C).
• Méthode de câblage : Bornes à vis, section de câble 0,5-2,5 mm².
• Temps de réponse maximal : 10 ms.

Interface KNX-IP

• Protocole : KNXnet/IP tunneling, jusqu'à 5 connexions simultanées.
• Longueur maximale de l'APDU : 254 octets.
• Connexion Ethernet : 10/100 BaseT via port RJ45.
• Synchronisation : Support de l'horloge NTP.
• Récupération des données : Récupération complète des données après une défaillance du bus KNX.

Caractéristiques Générales

• Dimensions : 72 x 90 x 212 mm (12 unités DIN).
• Alimentation : 110-240 VAC, 50/60 Hz.
• Température de fonctionnement : -5 à +45 °C.
• Montage : Rail DIN conforme à la norme IEC 60715.
• Classe de protection : IP20, adapté aux environnements propres.

Applications

L'ALLinBOX 1612 v2 est conçu pour des projets résidentiels, commerciaux et industriels. Il offre des fonctions polyvalentes pour l'éclairage, les stores, les systèmes CVC et d'autres applications d'automatisation.
