MAXinBOX 88 | 8 sorties 16 A / 8 entrées A/D

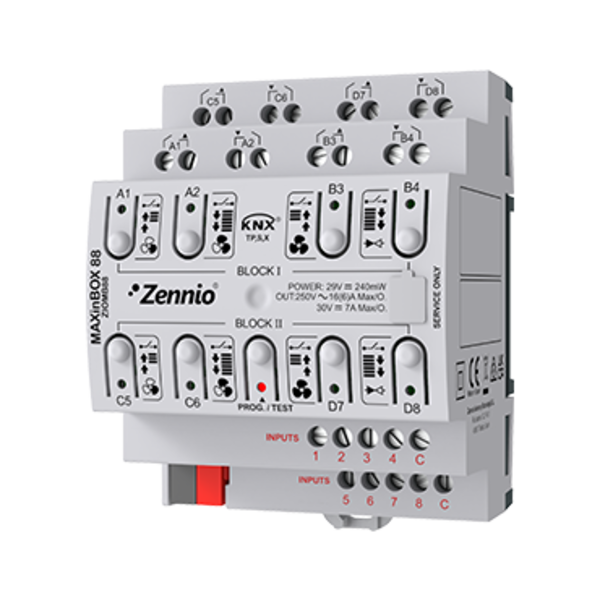

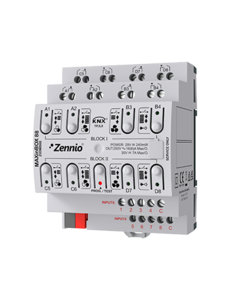

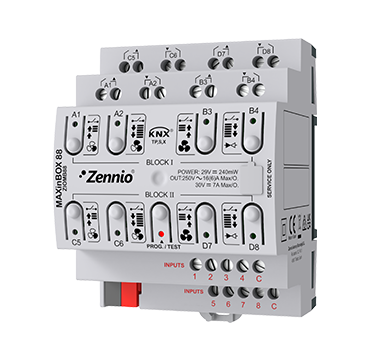

MAXinBOX 88 Actionneur Multifonction KNX (Réf. : ZIOMB88)

Le MAXinBOX 88 est un actionneur KNX avancé et polyvalent, conçu pour des applications professionnelles dans l'automatisation des bâtiments et des maisons. Grâce à sa compatibilité avec KNX Secure, il offre des performances fiables et des fonctionnalités étendues, idéales pour des installations complexes.

Caractéristiques Principales

• 8 sorties configurables (16 A C-Load), utilisables individuellement comme actionneur ou regroupées pour le contrôle des volets/moteurs.
• 8 entrées analogiques/numériques pour capteurs, boutons-poussoirs, détecteurs de mouvement et sondes de température.
• Compatible avec KNX Secure, assurant une protection contre les accès non autorisés.
• Contrôle manuel des sorties via des boutons et indicateurs LED sur le boîtier.
• 10 fonctions logiques programmables pour une automatisation avancée.
• Thermostats intégrés pour la gestion du chauffage et de la climatisation.

Spécifications Techniques

Spécifications Générales

• Type d'appareil : Dispositif de commande électrique
• Alimentation KNX : 21-31 VDC, typiquement 29 VDC
• Montage : Rail DIN selon IEC 60715
• Dimensions : 67 x 90 x 70 mm (4 unités DIN)
• Classe de protection : IP20
• Température de fonctionnement : 0 .. +55 °C
• Température de stockage : -20 .. +55 °C
• Humidité de fonctionnement : 5-95% (sans condensation)
• Poids : 334 g
• Matériau du boîtier : PC FR V0 sans halogène
• Conformité : CE, UKCA, RCM

Sorties

• Nombre de sorties : 8
• Type : Sorties sans potentiel via des relais bistables avec pré-contact en tungstène
• Courant nominal : 16 A C-Load par sortie
• Charge maximale :
  • Résistive : 4000 W
  • Inductive : 1500 VA
  • Capacitive : Max. 140 µF
• Courant d'appel maximal : 800 A/200 µs, 165 A/20 ms
• Durée de vie mécanique : Minimum 3 000 000 cycles
• Durée de vie électrique : Minimum 100 000 cycles à 8 A
• Temps de réponse : Max. 10 ms
• Connexion des câbles : Bornier à vis (max. 0,4 Nm), câble 0,5-2,5 mm²
• Indépendance des phases : Les sorties peuvent appartenir à des phases différentes

Entrées

• Nombre d'entrées : 8
• Type : Analogique/Numérique
• Tension de fonctionnement : +3,3 VDC (contacts secs)
• Longueur maximale du câble : 30 mètres
• Sonde de température NTC :
  • Longueur : 1,5 m (extensible jusqu'à 30 m)
  • Précision à 25 °C : ±0,5 °C
  • Résolution : 0,1 °C

Spécifications Complémentaires

• Sauvegarde des données : Les données sont enregistrées en cas de panne du bus KNX
• Interface KNX : Connecteur bus TP1-256 pour câble Ø 0,8 mm
• Fonctions supportées :
  • Contrôle des volets/stores
  • Régulation de ventilo-convecteurs 2 tubes (max. 2)
  • Contrôle maître d’éclairage (max. 2)
  • Minuteries logiques

Applications

Le MAXinBOX 88 est parfait pour le contrôle des volets, ventilateurs, éclairages, ainsi que des systèmes de chauffage et de climatisation. Ses fonctionnalités KNX Secure en font une solution idéale pour l’automatisation moderne et sécurisée des bâtiments.
