Module Zennio Quad PLUS avec 4 entrées analogiques-numériques
€90,92 Taxes incluses €122,21 Taxes incluses. Out of stock, but available Guide
Spécifications
Informations

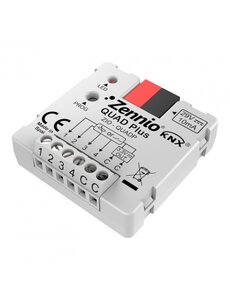

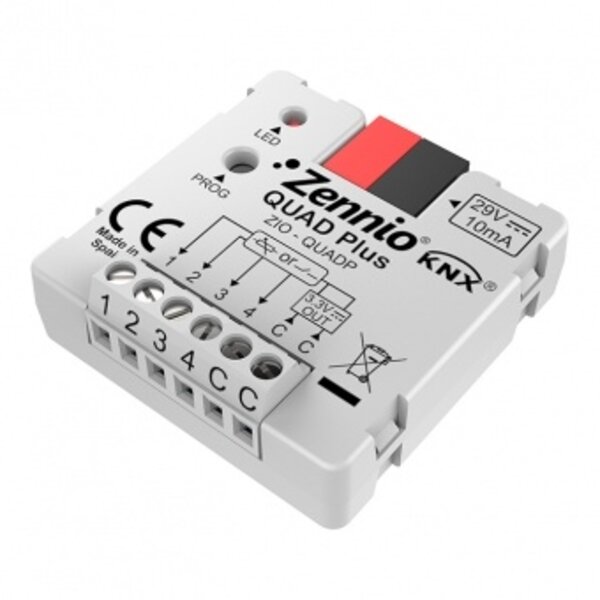

Zennio Quad PLUS Module d'entrée avec 4 Entrées Analogiques-Numériques
Le Zennio Quad PLUS est un capteur analogique-numérique polyvalent offrant une large gamme de fonctionnalités. Il comprend quatre entrées multifonctions configurables en tant qu’entrées numériques pour capteurs, boutons-poussoirs sans potentiel, sondes de température ou détecteurs de mouvement. Ce module prend également en charge quatre thermostats de pièce indépendants pour la régulation de chauffage et de refroidissement, avec sauvegarde des données en cas de défaillance du bus KNX.
Caractéristiques Principales
- Quatre entrées configurables : Chaque entrée peut être configurée en tant qu’entrée binaire, sonde de température (NTC avec courbe personnalisable) ou détecteur de mouvement, offrant une flexibilité pour diverses applications.
- Quatre thermostats intégrés : Pour un contrôle précis des systèmes de chauffage et de refroidissement dans plusieurs pièces.
- Sauvegarde des données en cas de défaillance du bus KNX : Rétention complète des données et récupération automatique au redémarrage du bus.
- BCU KNX intégrée : Type TP1-256, avec une consommation typique de 29 VDC, sans alimentation externe supplémentaire.
- Dimensions : Module compact mesurant 39 x 39 x 14 mm, adapté pour l'installation dans des boîtiers de distribution ou des boîtiers encastrés.
- Certifications : Conformité CE, UKCA et RCM avec marquages sur le boîtier frontal.
Spécifications Techniques
| Type de dispositif | Unité de contrôle électrique |
| Tension d'alimentation KNX | 21-31 VDC (typique 29 VDC) |
| Consommation maximale | À 29 VDC : 6 mA / 174 mW ; À 24 VDC : 10 mA / 240 mW |
| Température de fonctionnement | 0 .. +55 °C |
| Température de stockage | -20 .. +55 °C |
| Humidité de fonctionnement | 5% - 95%, sans condensation |
| Humidité de stockage | 5% - 95%, sans condensation |
| Classe de protection | IP20, adapté aux environnements propres |
| Type d'installation | Installation indépendante dans des boîtiers de distribution ou encastrés |
| Indicateur de fonctionnement | LED de programmation indique le mode programmation (rouge) |
| Poids | 17 g |
| Matériau du boîtier | PC FR V0, sans halogène |
Spécifications des Entrées et Connexions
| Nombre d'entrées | 4 |
| Entrées par connexion commune | 2 |
| Tension de fonctionnement | +3,3 VDC dans la connexion commune |
| Courant de fonctionnement | 1 mA à 3,3 VDC (par entrée) |
| Type de commutation | Contact sec entre entrée et commun |
| Méthode de connexion | Borne à vis (max. 0,2 Nm) |
| Section de câble | 0,5-1 mm² (IEC) / 26-16 AWG (UL) |
| Longueur maximale de câble | 30 m |
| Longueur de la sonde NTC | 1,5 m (extensible jusqu'à 30 m) |
| Précision NTC (@ 25 °C) | ±0,5 °C |
| Résolution de température | 0,1 °C |
| Temps de réponse maximal | 10 ms |
Spécifications Supplémentaires
- Caractéristiques complémentaires : Classe B
- Classe de protection : Classe III, adaptée à une utilisation électrique à long terme
- Type de fonctionnement : Fonctionnement continu, Type 1
- Durée de la charge électrique : Charge de longue durée
Le module d'entrée Zennio Quad PLUS est conçu pour l'intégration fiable et flexible de divers capteurs et entrées, idéal pour les systèmes de gestion des bâtiments intelligents. Des accessoires tels que des sondes de température et des détecteurs de mouvement sont disponibles pour étendre la fonctionnalité, offrant des performances élevées dans un boîtier compact et durable.
