BIN 44 Interface universelle avec 4 entrées binaires et 4 sorties LED

Informations

Document technique

Manual

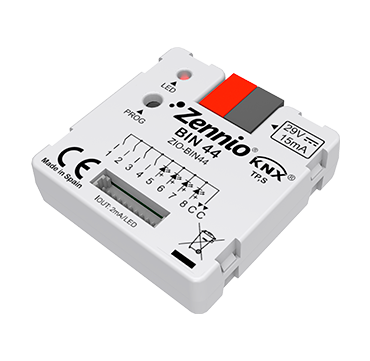

Zennio BIN 44 Interface Universelle KNX avec 4 Entrées Binaires et 4 Sorties LED - Réf. : ZIO-BIN44

La Zennio BIN 44 est une interface KNX compacte et polyvalente, conçue pour une installation dans des boîtes murales ou de distribution standard. Cet appareil propose 4 entrées binaires configurables et 4 sorties LED, ce qui le rend adapté à une large gamme d’applications dans les maisons et bâtiments intelligents.

Caractéristiques principales :

• 4 entrées binaires : Compatibles avec des capteurs, interrupteurs et boutons poussoirs sans potentiel.
• 4 sorties LED : Configurables pour le contrôle de LED à faible courant ou comme commutateurs à semi-conducteurs.
• Sauvegarde des données : Préservation complète des données en cas de coupure de courant.
• Design compact : Dimensions de seulement 39 x 39 x 10,5 mm.
• Installation : Montage facile dans des boîtes murales ou de distribution.

Spécifications techniques :

• Alimentation via KNX : 29 VDC typique, plage 21-31 VDC.
• Consommation maximale : 12,4 mA à 29 VDC.
• Température de fonctionnement : 0 à +55 °C.
• Entrées binaires :
  • Nombre : 4
  • Fonctionnement : +3,3 VDC, 1 mA par entrée.
  • Longueur maximale du câble : 30 mètres (@1 mm²).
  • Connexion : Connecteur 10 fils avec câble (fourni).
• Sorties LED :
  • Nombre : 4
  • Tension de sortie : Jusqu’à 12 VDC par sortie.
  • Courant de sortie : 2 mA par sortie.
  • Connexion : Connecteur 10 fils avec câble (fourni).

Instructions d’installation :

La BIN 44 est conçue pour une installation facile dans des boîtes murales ou de distribution standard. Son design compact en fait un choix idéal pour les applications où l’espace est limité. Alimentée directement via KNX, aucune source d’alimentation externe n’est requise.

Applications :

Grâce à ses entrées et sorties polyvalentes, la Zennio BIN 44 est parfaite pour les maisons et bâtiments intelligents. Elle prend en charge divers types d’interrupteurs, capteurs et contrôles LED, ce qui en fait un excellent choix pour les projets d’automatisation.

Pourquoi choisir la Zennio BIN 44 ?

La Zennio BIN 44 offre une solution fiable et flexible pour les projets basés sur KNX. Ses fonctionnalités avancées et son design compact répondent aux exigences des systèmes d’automatisation modernes.
