Interface à bouton-poussoir Entrée Binaire 2 voies UP 220/21
€40,90 Taxes incluses €78,65 Taxes incluses. Out of stock, but available
Spécifications
Informations
Description du produit

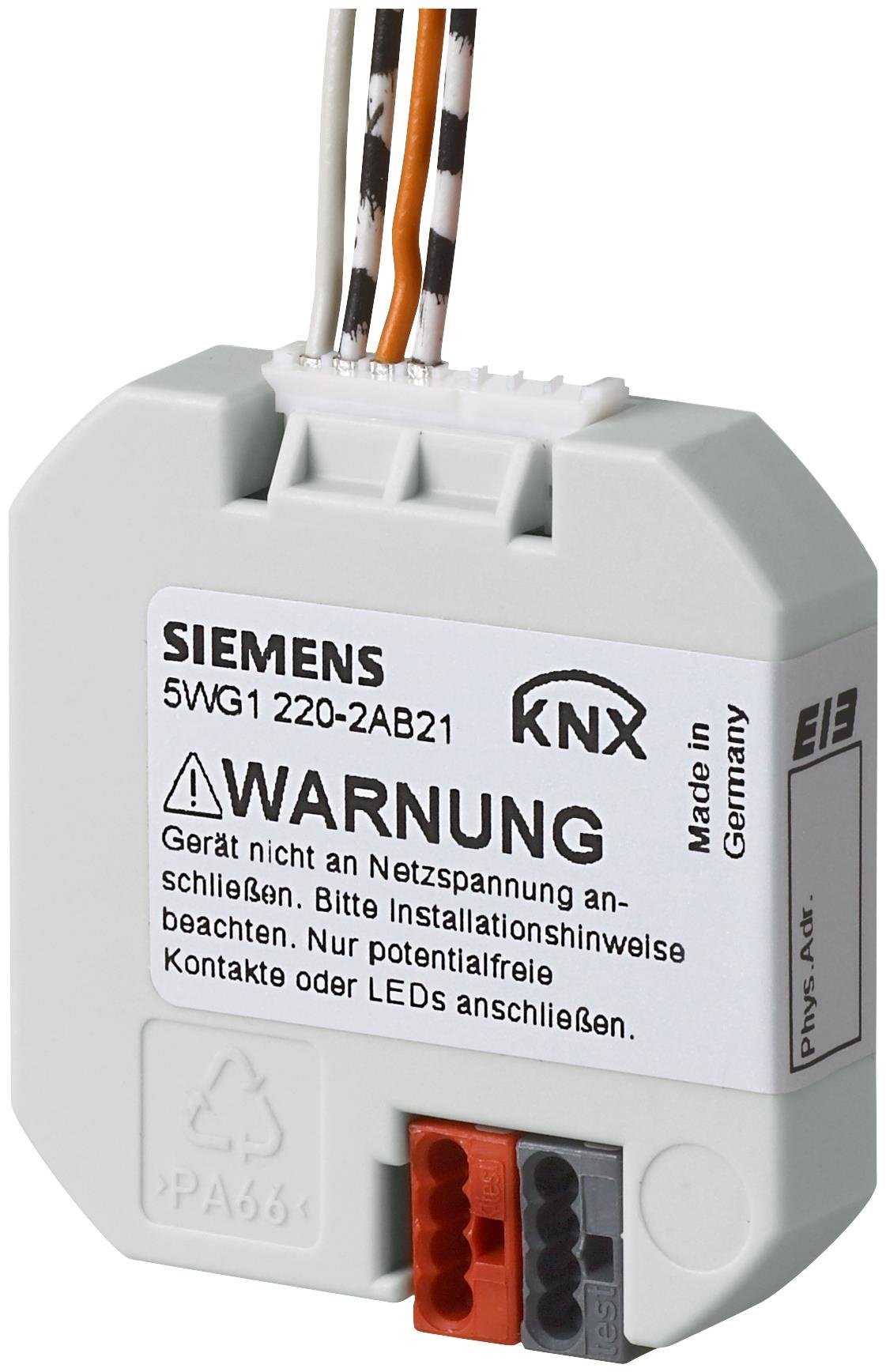

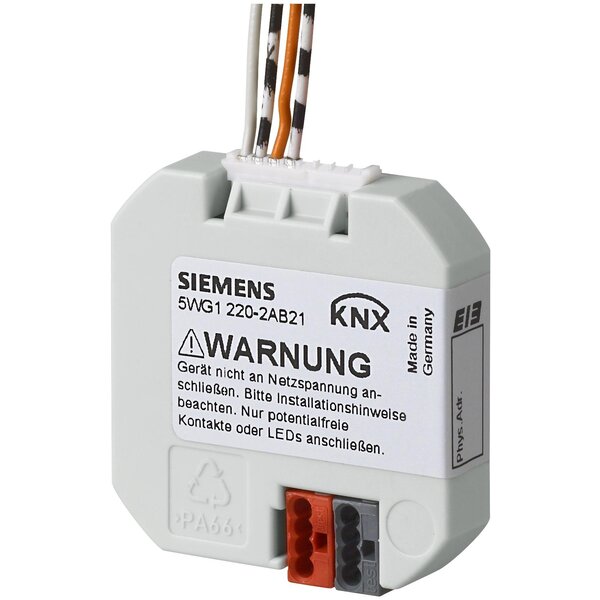

L'interface double est une solution polyvalente pour connecter des interrupteurs, boutons et LED dans les systèmes KNX. Conçue pour une installation dans des boîtes encastrées (Ø 60 mm, profondeur : 40 mm), cette interface prend en charge diverses configurations, telles que la commutation, la gradation et le contrôle des stores. Chaque canal peut être configuré individuellement en tant qu'entrée pour des contacts sans potentiel ou en tant que sortie pour le contrôle des LED.
Applications
- Commutation (marche, arrêt, basculement) sur des flancs montants ou descendants
- Envoi de valeur (8 bits, 16 bits, 16 bits flottant) sur des flancs montants ou descendants
- Contrôle après une pression courte ou longue sur le bouton, avec période ajustable pour une pression longue
- Gradation avec un ou deux boutons, y compris l'envoi cyclique
- Contrôle des stores avec un ou deux boutons, tels que la montée/descente des stores
- Contrôle des scènes (1 bit ou 8 bits) pour le basculement entre scénarios prédéfinis
- Comptage d'impulsions avec ou sans surveillance des limites (8 bits, 16 bits ou 32 bits)
- Transmission de l'état du contact, par exemple, pour la fonction de sonnette
- Conditions configurables pour l'envoi après la reprise de la tension de bus
Spécifications Techniques
- Tension du bus : 24 V DC (21…30 V via le bus KNX)
- Courant maximal du bus : 6 mA (tous les canaux en entrée), 14 mA (tous les canaux en sortie), 5 mA (au repos)
- Tension d'entrée : env. 29 V DC (tension du bus lorsque le contact est ouvert)
- Courant d'entrée : 0,2 mA DC par canal lorsque le contact est fermé, pic 0,1 A à la fermeture du contact
- Délai du signal d'entrée : 50 ms, y compris le rebondissement du contact
- Tension de sortie : env. 4,7 V DC via une résistance intégrée de 1,9kOhm
- Courant de sortie : env. 2,5 mA en cas de court-circuit; les LED doivent supporter une charge d'impulsion de 100 mA (tp 10µs)
- Température de fonctionnement : -5 à +45 °C
- Température de stockage : -25 à +70 °C
- Humidité relative : 5 % à 93 %, sans condensation
- Dimensions (L x l x H) : 42 mm x 42 mm x 8,5 mm, hauteur autour de la borne de bus 11 mm
- Installation : installation encastrée, protection IP20
- Degré de pollution : 2 (selon IEC 60664-1)
- Catégorie de surtension : III (selon IEC 60664-1)
- Connexions mécaniques : borne de bus sans vis Ø 0,6...0,8 mm, ensemble de câbles pour signaux
- Charge calorifique : env. 530 kJ
Remarque
L'interface est conforme aux normes EN 50090-2-2 et EN 60669-2-1, offrant des performances fiables dans les applications résidentielles, commerciales et industrielles légères. Aucune alimentation supplémentaire n'est requise, car l'appareil tire son alimentation du bus KNX. Les extrémités de câbles inutilisées doivent être correctement isolées et les câbles connectés peuvent être prolongés jusqu'à 10 m en utilisant des paires torsadées.
