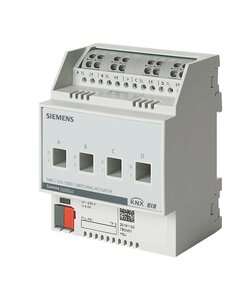

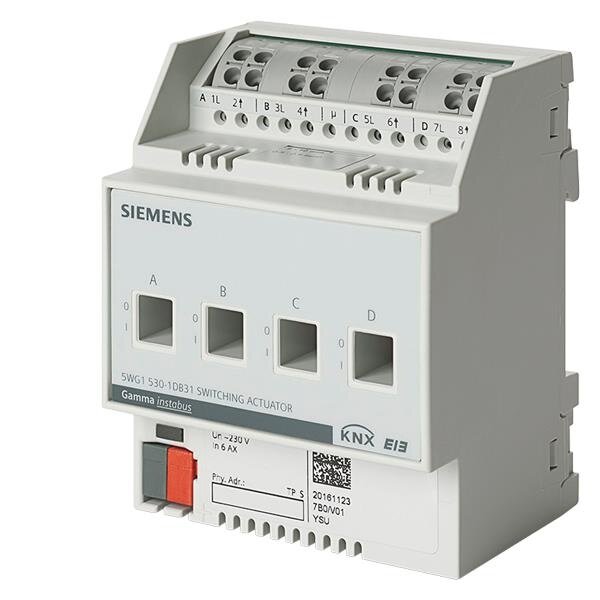

Actionneur de commutation KNX 4 x AC 230 V, 6 AX, C-Load | Référence : 530D31

L’actionneur de commutation KNX est une solution polyvalente pour le contrôle des charges capacitives, inductives et résistives. Cet appareil propose des fonctionnalités avancées et permet de contrôler de manière fiable quatre groupes indépendants de consommateurs électriques via des sorties sans potentiel.

Caractéristiques principales :

• 4 sorties indépendantes sans potentiel (relais bistables)
• Compatible avec des charges capacitives jusqu'à 70 µF et lampes fluorescentes (6 AX selon DIN EN 60669-2-1)
• Commande manuelle pour tester l'installation et les fonctions de commutation
• Programmes horaires et mode nuit avec durée d’activation réglable
• Fonctions logiques avancées : AND, OR, NAND, NOR, XOR, FILTRE, DÉCLENCHEUR
• Contrôle de scènes : jusqu’à 8 scènes configurables par sortie
• Compteur d'heures de fonctionnement et de surcharge avec surveillance des seuils
• Configuration via le logiciel ETS
• Message d'état automatique en cas de retour de tension

Spécifications techniques :

• Alimentation : Tension de bus KNX DC 24 V (21...30 V)
• Consommation du bus : 20 mA
• Tension nominale : AC 230 V, 50/60 Hz
• Courant nominal par sortie : 6 AX (charges capacitives)
• Courant d'appel maximal :
  • 400 A (t = 150 µs)
  • 320 A (t = 250 µs)
  • 200 A (t = 600 µs)
• Capacité de commutation : 1380 W pour charges résistives
• Charge minimale : 12 V / 100 mA
• Température de fonctionnement : -5°C à +45°C
• Classe de protection : IP20
• Durée de vie mécanique : 1 000 000 cycles de commutation
• Borniers : Bornes sans entretien, adaptées aux câbles rigides et souples de 0,5 à 2,5 mm²
• Dimensions : Montage sur rail DIN (35 mm) selon IEC 60715
• Protection contre la surchauffe : Oui

Fonctions supplémentaires :

• Signal d'avertissement avant extinction via une brève interruption (mode flash)
• Blocage des sorties et commutation forcée
• Adapté pour les commandes centrales et de groupe
• Prise en charge des scènes et opérations logiques
• Objet de contrôle pour surveiller l'état de l'appareil

L’actionneur de commutation KNX 530D31 offre une solution fiable et flexible pour les installations modernes. Grâce à ses fonctionnalités avancées, ses bornes sans entretien et sa configuration intuitive via ETS, cet appareil est idéal pour de nombreuses applications.
