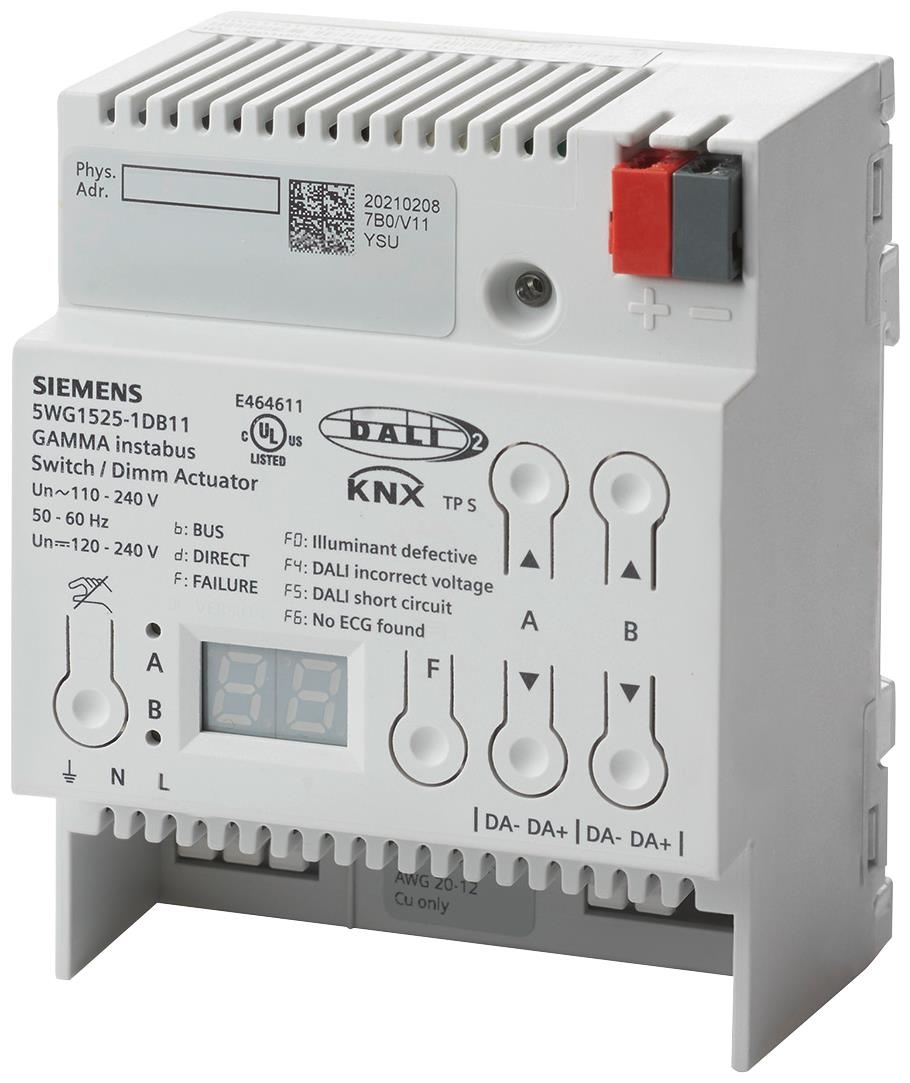

Passerelle KNX-DALI avec 2 sorties | N 525D11

La passerelle KNX-DALI Siemens N 525D11 offre une solution avancée pour le commutateur, la gradation et le contrôle de la température de couleur sur deux lignes DALI indépendantes. Le dispositif est certifié DALI-2, ce qui le rend adapté à des applications exigeantes avec jusqu'à 20 appareils DALI par sortie. Grâce à son alimentation intégrée et ses nombreuses options de configuration, cet appareil est idéal pour des solutions d'éclairage modernes.

Caractéristiques Techniques

• Alimentation :
  • AC 110-240 V, 50-60 Hz
  • DC 120-240 V
  • Consommation interne : 1,6 W
• Bus KNX :
  • Tension du bus : DC 24 V (DC 21-30 V)
  • Consommation du bus : 5 mA
• Sorties DALI :
  • Nombre de canaux : 2
  • Jusqu'à 20 appareils DALI par canal
  • Tension de sortie : 19 V DC, protection contre les courts-circuits
  • Courant garanti max. : 40 mA par canal
  • Longueur max. du câble : 300 m avec un câble de 1,5 mm²
• Montage :
  • Montage sur rail DIN (4 unités de large)
  • Matériau : Plastique
  • Indice de protection : IP20
• Conditions Environnementales :
  • Température de fonctionnement : -5 °C à +45 °C
  • Température de stockage : -20 °C à +70 °C
  • Humidité relative : 5% à 90% (sans condensation)
• Dimensions : 72 mm de large (4 unités)
• Poids : 180 g

Fonctions Principales

• Mode Direct : Commutation et gradation via les boutons de l'appareil, sans configuration ETS requise.
• Contrôle de la Température de Couleur : Prend en charge "Tunable White" pour l'éclairage centré sur l'humain (HCL).
• Diagnostics et Messages d'Erreur :
  • F0 : Lampe défectueuse
  • F4 : Tension externe sur la ligne DALI
  • F5 : Court-circuit sur la ligne DALI
  • F6 : Aucun ECG trouvé
• Configuration Avancée avec ETS :
  • Courbes de gradation configurables et temps de transition
  • Contrôle de scènes : Jusqu'à 8 scènes par canal
  • Surveillance des heures de fonctionnement et des cycles de commutation
  • Rapports de statut automatiques et manuels
• Fonction de Chantier : Permet le contrôle de l'éclairage sans programmation préalable.

Applications

La passerelle KNX-DALI Siemens est idéale pour des applications commerciales et résidentielles nécessitant un éclairage dynamique. Sa certification DALI-2 garantit une intégration transparente avec une large gamme d'appareils DALI et de systèmes KNX.

Remarque

La certification DALI-2 de cet appareil garantit une meilleure interopérabilité et fiabilité lorsqu'il est utilisé avec d'autres appareils certifiés DALI-2.
