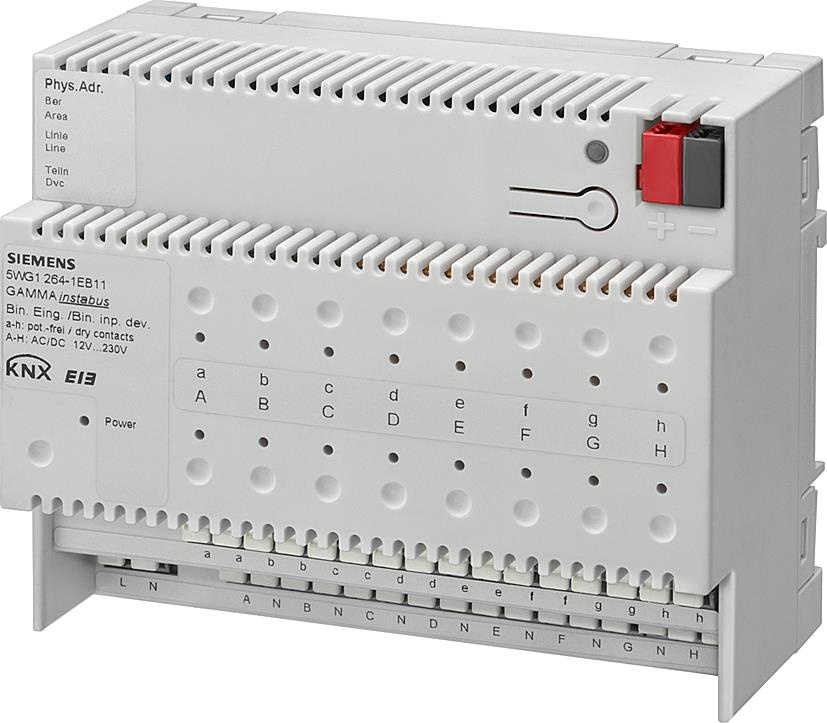

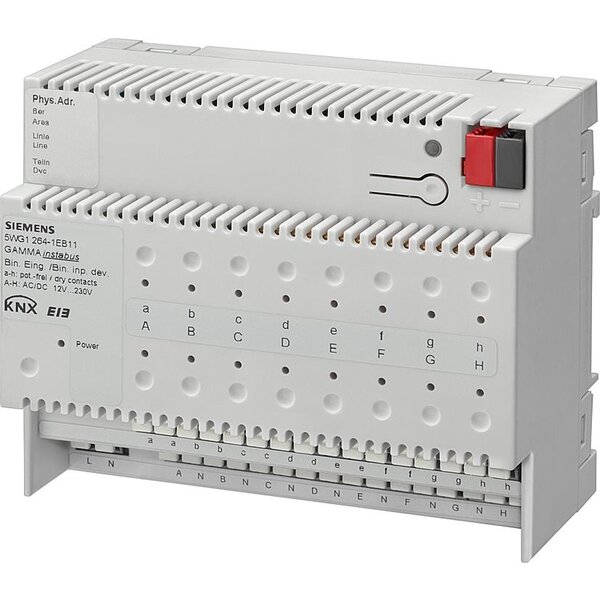

Siemens Entrée Binaire KNX 8 canaux

Le dispositif d'entrée binaire KNX Siemens N 264E/11 propose 8 entrées pour contacts sans potentiel et 8 entrées pour tensions AC/DC de 12 à 230 V. Il est adapté à la surveillance des états de commutation, des niveaux de tension et au comptage des impulsions, ce qui en fait un choix flexible pour les systèmes d'automatisation KNX.

Caractéristiques Principales

• 8 entrées pour contacts sans potentiel (a...h) et 8 entrées de tension (A...H) pour AC/DC 12-230 V
• Indication de l'état par LED pour chaque entrée ; la LED s'allume lorsqu'une tension est présente ou que le contact est fermé
• Prise en charge des appuis courts et longs sur les boutons, commutation, gradation (dimming à 1 ou 2 boutons) et commande des volets
• Fonctions configurables telles que le temps d'anti-rebond, les limites de télégramme et le type de contact (NO/NC)
• Comptage d'impulsions possible avec ou sans surveillance des seuils (8 bits, 16 bits, 32 bits)
• Alimentation intégrée pour l'électronique via AC 230 V, avec une consommation maximale de 1,7 W

Spécifications Techniques

• Alimentation :
  • Tension du bus via la ligne KNX (DC 21-30 V, SELV)
  • Alimentation intégrée AC 230 V (+10 % / -15 %), 50/60 Hz
  • Courant du bus : 5 mA (moitié de la charge standard du bus KNX)
• Entrées :
  • 8 entrées pour contacts sans potentiel (a...h) avec une longueur de câble maximale de 100 m
  • 8 entrées de tension (A...H) pour AC/DC 12-230 V, connectables à différentes phases (L1, L2, L3) ou à un signal FELV
  • Délai de signalisation pour la détection des entrées : 60-140 ms, selon le type de tension (AC ou DC)
  • Fréquence de commutation maximale : 5 Hz
  • Temps minimum de mise sous tension : 100 ms (AC), 60 ms (DC)
  • Temps minimum de mise hors tension : 100 ms (AC), 140 ms (DC)
• Connexions :
  • Alimentation et entrées : bornes sans vis, longueur de dénudage 9-10 mm
  • Bus KNX : contacts à pression sur le rail DIN, bornes de bus Ø 0,6-0,8 mm
  • Sections de câble autorisées : 0,5-2,5 mm² rigide, 0,5-1,5 mm² souple avec embout
• Indice de protection : IP20
• Installation : Montage sur rail DIN, 6 modules de large (1 module = 18 mm)
• Dimensions : Pour montage sur rail DIN, 6 modules de large
• Poids : Environ 325 g
• Sécurité Électrique :
  • Catégorie de surtension : III (selon IEC 60664-1)
  • Degré de pollution : 2 (selon IEC 60664-1)
  • Bus : Tension de sécurité extra basse SELV DC 24 V
• Conditions Environnementales :
  • Température de fonctionnement : -5°C à +45°C
  • Température de stockage : -25°C à +70°C
  • Humidité relative : 5 % à 93 % (sans condensation)
• Certifications : Conforme à EN 50090-2-2, marquage CE

Applications

Ce dispositif d'entrée binaire est idéal pour une utilisation dans les systèmes KNX pour la surveillance des tensions, des interrupteurs, des alarmes, des pannes et d'autres états. Il prend en charge à la fois les commandes automatiques et manuelles, y compris le contrôle des volets et de l'éclairage, et offre une flexibilité pour les exigences spécifiques d'installation.

Remarque Importante

Après le déchargement du programme d'application ETS, l'appareil ne fonctionnera plus. Assurez-vous que la configuration est toujours correctement chargée pour garantir le fonctionnement. L'état des entrées ne sera pas affiché si la configuration est manquante.
