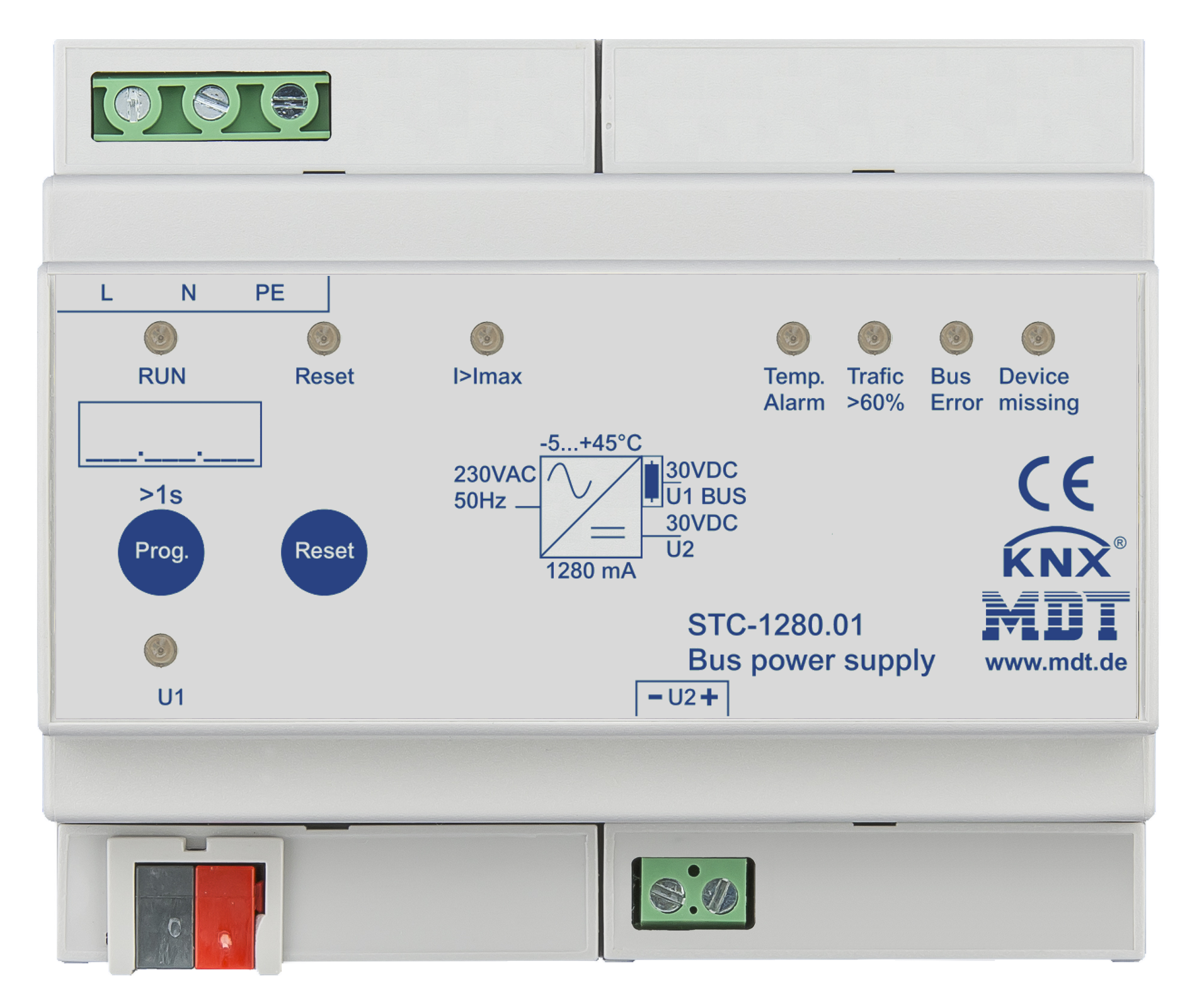

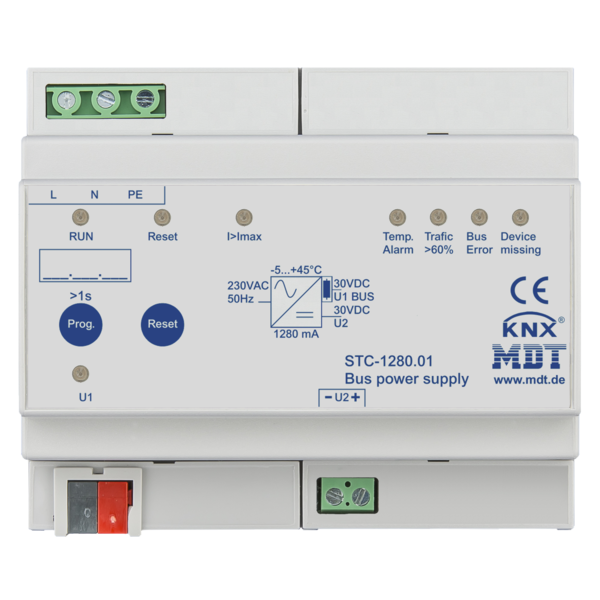

Alimentation Diagnostique MDT 1280mA avec Sortie Supplémentaire 30V DC

L'alimentation KNX MDT de 1280mA avec self intégrée fournit une tension stable de 30V DC pour le bus KNX et comprend une sortie supplémentaire sans self pour d'autres applications. Cette alimentation offre un diagnostic continu de la tension de bus, du courant, de la surcharge et des défauts du bus. Les événements tels que les pannes ou retours de tension sont enregistrés avec un horodatage dans une mémoire tampon interne et peuvent être lus via un télégramme de 14 octets. L'appareil offre une grande fiabilité et peut détecter automatiquement les appareils défectueux sur la ligne KNX.

Caractéristiques principales :

• Courant nominal : 1280mA (sortie avec self)
• Sortie supplémentaire sans self : 30V DC pour charge supplémentaire
• Fonction diagnostique : Surveillance continue de la tension de bus, du courant, des surcharges et des défauts du bus
• Mémoire tampon : Enregistre tous les événements avec horodatage
• Détection de défaut du bus : Détecte les appareils manquants sur la ligne KNX
• Fonctions programmables : Via le logiciel ETS (ETS 4/5)
• Indicateurs LED : 8 LED colorées indiquent l'état, y compris le fonctionnement normal, les surcharges, les défauts du bus et le mode de programmation

Spécifications techniques :

• Tension d'alimentation : 230V AC, 50Hz
• Tension de sortie du bus KNX : 30V DC SELV (Tension extra basse de sécurité)
• Courant nominal (sortie avec self) : 1280mA
• Sortie sans self : 30V DC SELV
• Courant total maximal (les deux sorties) : 1600mA
• Efficacité à charge nominale : >89%
• Perte de puissance à vide : <1,0W
• Plage de température : 0°C à +45°C
• Protection contre la surcharge et les courts-circuits : Oui
• Catégorie de surtension : III
• Indice de protection : IP20 (pour une installation dans des environnements intérieurs secs)
• Dimensions : 6TE (Montage sur rail DIN 35mm)
• Certification : ISO 9001 (Fabriqué en Allemagne)
• Garantie : 3 ans

L'alimentation de 1280mA MDT est conçue pour des performances stables dans les installations KNX. La sortie supplémentaire sans self offre une flexibilité pour diverses applications, tandis que les diagnostics intégrés garantissent une surveillance continue de l'état du bus. Ce produit répond à des normes de qualité élevées et est idéal pour des environnements exigeants où la fiabilité et la sécurité sont essentielles.
