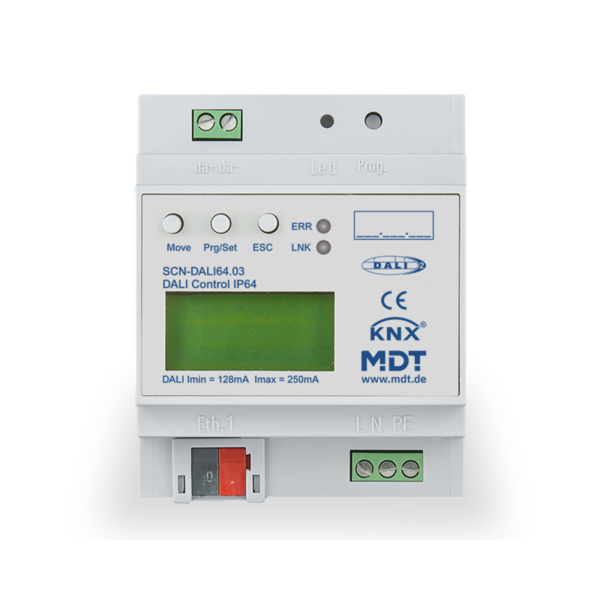

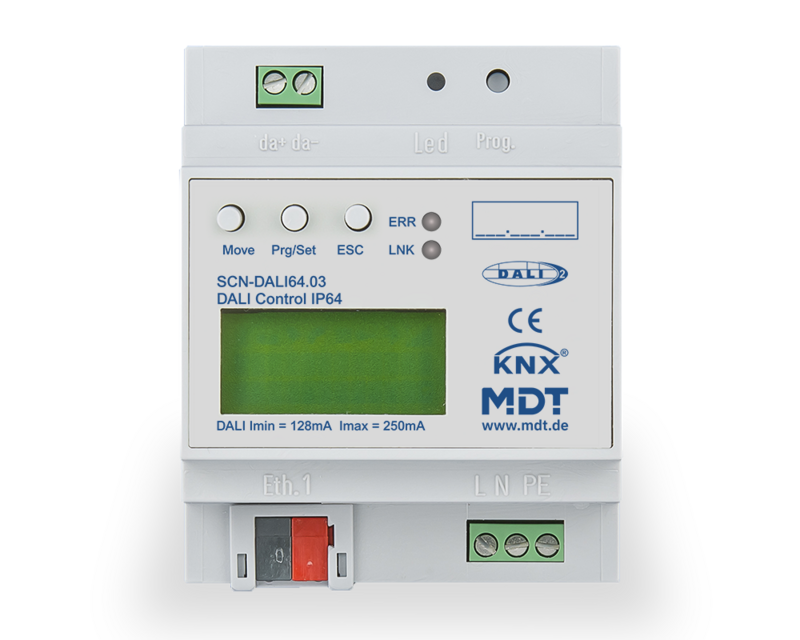

Passerelle DALI Control IP64

La passerelle MDT DALI Control IP64 offre une interface complète entre le système KNX et le système d'éclairage DALI. Elle prend en charge les normes DALI et DALI-2 et peut gérer jusqu'à 64 ECG (ballasts électroniques) et 16 groupes DALI. La mise en service et le remplacement des ECG se font facilement via l'interface web intégrée, sans nécessiter le logiciel ETS.

Caractéristiques principales

• Prise en charge jusqu'à 64 ECG et 16 groupes DALI.
• Compatible avec les normes DALI et DALI-2 (DT6 et DT8).
• Contrôle innovant des couleurs, y compris HSV, RGB, RGBW et XY selon la norme DALI DT8.
• Prise en charge du Tunable White pour un contrôle précis de la température de couleur.
• Contrôle manuel des 16 groupes, y compris 16 scènes programmables avec des temps de gradation individuels.
• Mode test pour les systèmes d'éclairage d'urgence alimentés par des batteries centrales.
• Prise en charge des luminaires d'urgence à batterie unique (DT-1, EN 62386-202).
• Fonction d'économie d'énergie pour éteindre les ECG via des actionneurs de commutation KNX supplémentaires.
• Remplacement rapide des ECG et détection des pannes de lampes et de ballasts.
• Mise en service via un navigateur web ou directement sur l'affichage de l'appareil.
• Application DCA gratuite disponible pour la mise en service du système DALI.

Données techniques

• Sorties : 1 sortie DALI, prenant en charge jusqu'à 64 ECG.
• Groupes : Maximum de 16 groupes DALI.
• Alimentation : 230VAC/50Hz, consommation typique < 7W.
• Tension maximale DALI : 16-20V DC.
• Courant maximal DALI : 250mA.
• Classe de protection : IP20, pour une installation dans des environnements secs.
• Température de fonctionnement : 0°C à +45°C.
• Température de stockage : -25°C à +55°C.
• Humidité maximale : 93%, sans condensation.
• Type d'installation : MDRC, largeur 4SU (rail DIN 35mm).
• Interface KNX : TP-256 avec prise en charge Long Frame pour ETS5.
• Spécifications des câbles :
  • Borne à vis : 0,5 - 4,0 mm² conducteur solide, 0,5 - 2,5 mm² conducteur souple.
  • Connexion bus KNX : 0,8 mm Ø, conducteur solide.

Fonctions supplémentaires

• Prise en charge des systèmes d'éclairage d'urgence avec batteries centrales et luminaires d'urgence à batterie unique.
• Module de contrôle des couleurs intégré avec gestion des scènes en fonction du temps.
• Affectation rapide des groupes et adresses directement sur l'appareil sans connexion KNX.
• Connexion réseau RJ45 pour une installation facile et une mise en service DALI.
• Production certifiée ISO 9001 en Allemagne.
• Garantie de 3 ans.

La passerelle MDT DALI Control IP64 est conçue pour une installation facile et un fonctionnement sans heurts. Elle permet de gérer une large gamme de modes d'éclairage et de systèmes d'éclairage d'urgence, ce qui la rend idéale pour des applications commerciales et résidentielles. Grâce à son interface web intuitive et son intégration flexible avec KNX, cette passerelle offre une solution puissante pour les besoins modernes de gestion de l'éclairage.
