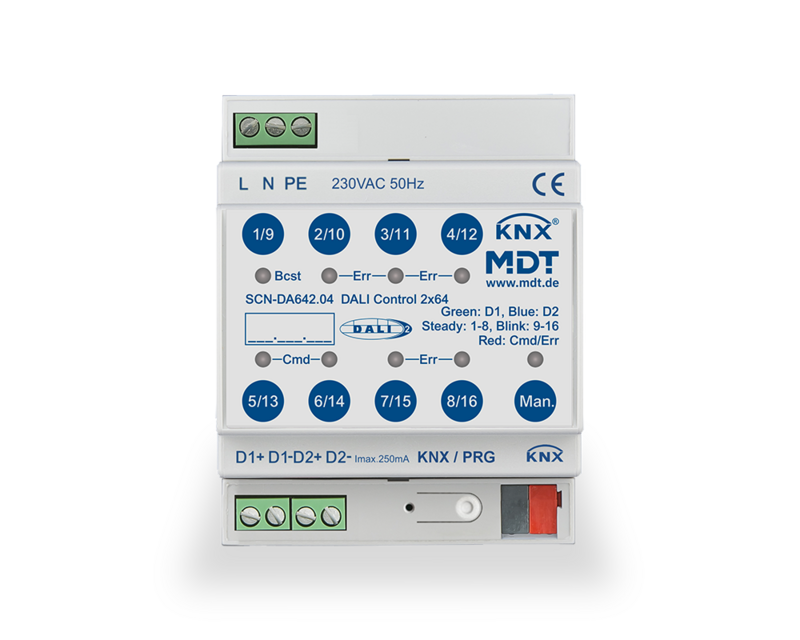

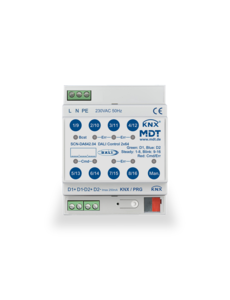

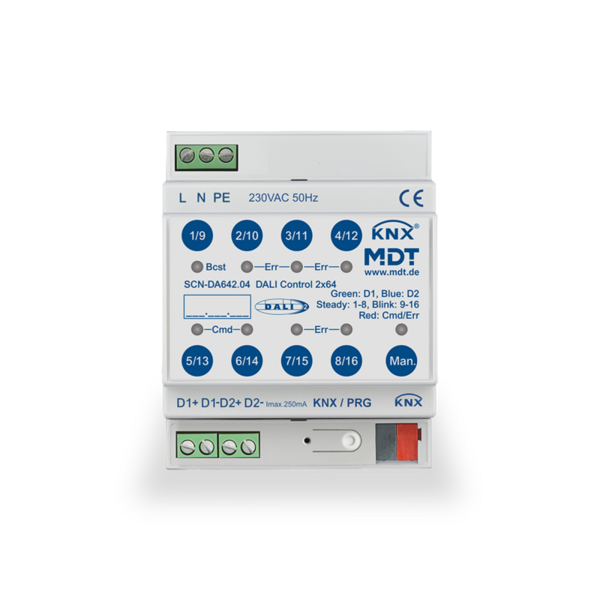

Passerelle DALI Control 64 - 2 Sorties

La passerelle MDT DALI Control 64 assure l'interface entre le système KNX et l'éclairage DALI, offrant un contrôle complet du commutateur, de la variation d'intensité et de la gestion des couleurs des luminaires DALI. L'appareil prend en charge les normes DALI et DALI-2 et est compatible avec les ECG selon les standards DALI DT6 et DT8. Avec deux sorties DALI, il permet de contrôler jusqu'à 128 ECG (2 x 64 ECG) et 32 groupes DALI (2 x 16), offrant des solutions d'éclairage flexibles.

Caractéristiques Principales :

• Prise en charge des normes DALI et DALI-2 (ECG DT6 et DT8)
• Contrôle individuel de jusqu'à 64 ECG et 16 groupes DALI par sortie
• Contrôle innovant des couleurs dans l'espace colorimétrique HSV, RGB, RGBW et XY selon la norme DALI DT8
• Fonctionnalité Tunable White pour le contrôle de la température de couleur de la lumière blanche
• Module de contrôle des couleurs intégré avec jusqu'à 300 commandes de couleur dépendantes du temps
• Prend en charge 16 scènes lumineuses avec des temps de variation individuels pour chaque scène
• Modes de fonctionnement tels que fonctionnement normal, fonctionnement continu, mode nuit, fonction escalier et mode panique
• Contrôle manuel des groupes d'éclairage via des boutons sur l'appareil
• Détection de panne au niveau des lampes et des ECG pour un dépannage rapide
• Remplacement simple et rapide des ECG défectueux
• Fonction d'économie d'énergie pour réduire la consommation en éteignant les ECG dans les groupes DALI
• Compatible avec l'application gratuite DCA pour la mise en service du bus DALI et la configuration des scènes
• Prise en charge de ETS5/6 pour la mise en service du système

Spécifications Techniques :

• Sorties : 2 sorties DALI, simple-maître
• Nombre maximum d'ECG : 2 x 64 ECG
• Nombre de groupes DALI : 2 x 16 groupes
• Alimentation : 230 VAC / 50 Hz
• Consommation d'énergie : < 5W
• Courant maximum DALI : 250 mA
• Tension de sortie DALI : Typique 16V DC
• Courant garanti : 128 mA par sortie
• Section recommandée du câble : Minimum 1,5 mm²
• Température de fonctionnement : 0 à +45°C
• Classe de protection : IP20, pour utilisation en intérieur sec
• Dimensions : 4SU (MDRC, pour installation sur rails DIN 35mm)
• Certification : Certifié KNX selon EN 62386-101 et EN 62386-103

Versions Disponibles :

• SCN-DA641.04 : Passerelle DALI Control 64, 4SU MDRC, prend en charge jusqu'à 64 ECG et 16 groupes DALI
• SCN-DA642.04 : Passerelle DALI Control 2 x 64, 4SU MDRC, prend en charge jusqu'à 2 x 64 ECG et 2 x 16 groupes DALI (avec 2 sorties DALI)
