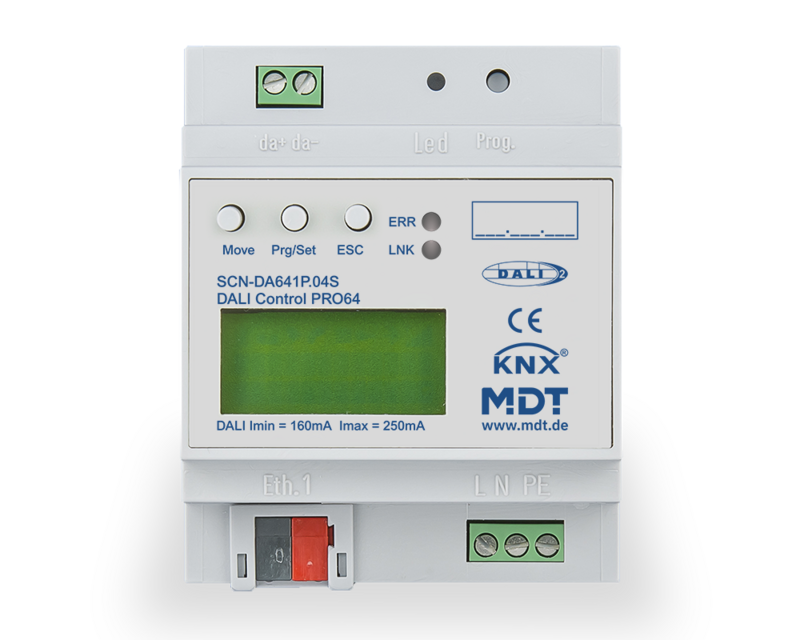

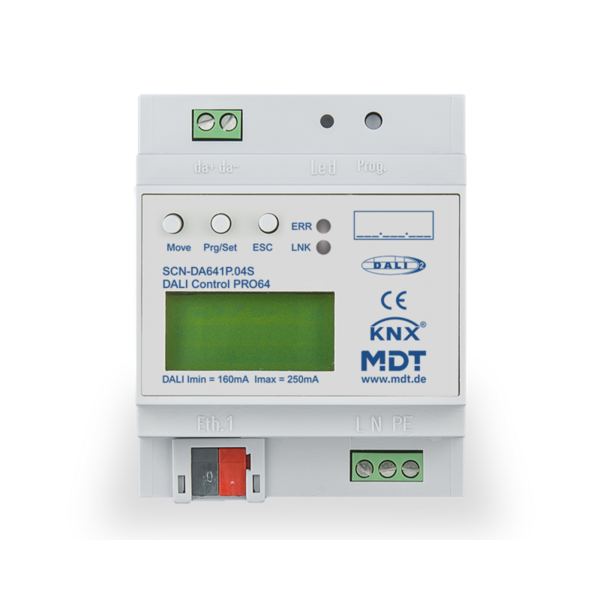

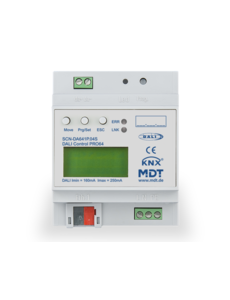

DALI Control PRO64 Gateway

La passerelle DALI Control PRO64 est un puissant contrôleur d'application multi-maître conçu pour gérer des ballasts électroniques (ECG) avec une interface DALI via le bus KNX. L'appareil prend en charge les normes DALI et DALI-2, garantissant une compatibilité avec une large gamme de solutions d'éclairage. La passerelle peut contrôler jusqu'à 64 ECG et est équipée de fonctions innovantes de contrôle des couleurs telles que HSV, RGBW et Tunable White. De plus, jusqu'à 8 détecteurs de mouvement DALI-2 ou capteurs de lumière peuvent être connectés.

Fonctionnalités principales :

• Contrôle individuel de jusqu'à 64 ECG ou 16 groupes DALI.
• Support des normes DALI et DALI-2, y compris les capteurs DALI-2.
• Contrôle innovant des couleurs HSV ainsi que RGB, RGBW et Tunable White selon la norme DALI DT8.
• Appareil sécurisé KNX avec communication entièrement cryptée.
• Support de 16 scènes avec des temps de gradation ajustables individuellement.
• Fonctions d'économie d'énergie avec 16 groupes en veille flexibles pour une commutation efficace via des actionneurs de commutation KNX.
• Fonctionnement manuel pour tous les 16 groupes directement depuis l'appareil.
• Prend en charge les appareils DALI DT6 et DT8 ECG pour une fonctionnalité étendue.
• Contrôle des couleurs dépendant du temps intégré avec des transitions dynamiques entre les couleurs ou les températures de couleur.
• Prise en charge des systèmes d'éclairage d'urgence selon EN 62386-202 (systèmes alimentés par batterie).
• La mise en service DALI peut être effectuée via un navigateur web ou directement sur l'écran de l'appareil.
• Remplacement rapide des ballasts ECG sans nécessiter ETS, grâce à l'interface web intégrée.
• Application DCA gratuite pour la mise en service et la configuration facile du système de bus DALI.
• Logiciel ETS5/ETS6 requis pour la mise en service et la configuration complète de l'appareil.

Spécifications techniques :

• Sorties DALI : 1 sortie DALI pour un maximum de 64 ECG.
• Nombre maximum de capteurs : Jusqu'à 8 détecteurs de mouvement DALI-2 et capteurs de lumière.
• Tension du bus DALI : Typiquement 18 VDC, protégé contre les courts-circuits, capacité de courant maximale de 250 mA.
• Dimensions : 4SU de large (montage sur rail DIN).
• Connexions : Bornes à vis pour le bus DALI, connexion KNX via connecteur bus KNX standard, Ethernet via port RJ45.
• Interface Ethernet : 100Base-T, prend en charge la norme IEEE 802.3 (connexion 100 Mbit/s).
• Interface KNX : TP-256 avec prise en charge des trames longues dans ETS5 et ETS6.
• Alimentation : 230VAC, 50Hz, avec consommation maximale de 8W.
• Température de fonctionnement : -5°C à +45°C pour une performance stable dans des conditions normales.
• Classe de protection : IP20, adapté pour des installations intérieures sèches.
• Protection contre les surcharges : Arrêt automatique après 5 secondes en cas de court-circuit détecté sur la ligne DALI.
• Compatibilité : Prise en charge complète des appareils DALI DT6 et DT8, y compris les appareils RGBW et Tunable White.
• Gestion de l'énergie : 16 groupes en veille pour l'optimisation énergétique et l'arrêt sélectif des groupes inutilisés.
• Gestion des scènes : Prise en charge de 16 scènes personnalisables avec des temps de transition et de gradation ajustables.
• Charge de courant maximale : Alimentation garantie de 160 mA, avec une capacité de courant maximale de 250 mA pour les appareils DALI connectés.
• Certification : Certifié selon KNX et DIIA (conformément à EN 62386-101 ed2 et EN 62386-103 ed2).

Instructions de sécurité et d'installation :

L'appareil doit être installé par un électricien qualifié conformément aux réglementations nationales en vigueur. Assurez-vous que tous les appareils DALI sont correctement connectés et que la consommation de courant totale ne dépasse pas la capacité maximale de l'appareil. L'appareil dispose d'une protection contre les courts-circuits intégrée, qui désactive automatiquement la sortie DALI lorsqu'un court-circuit est détecté. Le système se rétablira dans les 5 secondes après que le problème a été résolu.

Note supplémentaire :

Remarque : La configuration complète et la mise en service du système de bus DALI nécessitent l'application DCA gratuite, disponible sur le site web de MDT. Assurez-vous que tous les appareils connectés sont conformes aux normes DALI et que la capacité maximale de courant n'est pas dépassée.

Ce produit est conçu et fabriqué en Allemagne, conforme aux normes ISO 9001, et bénéficie d'une garantie de 3 ans.
