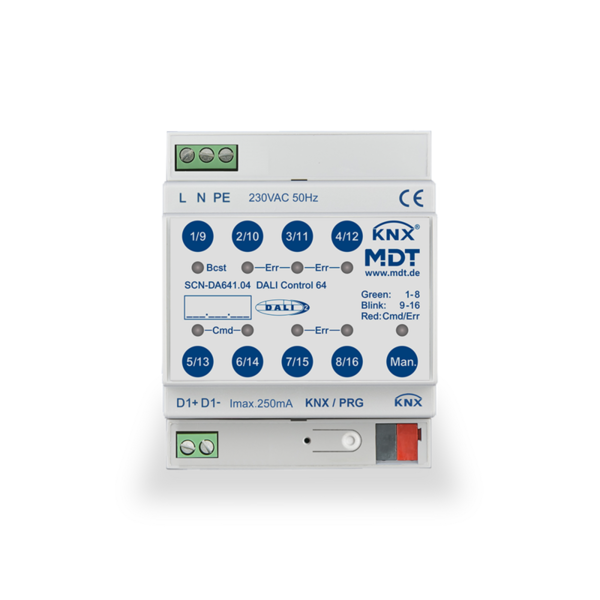

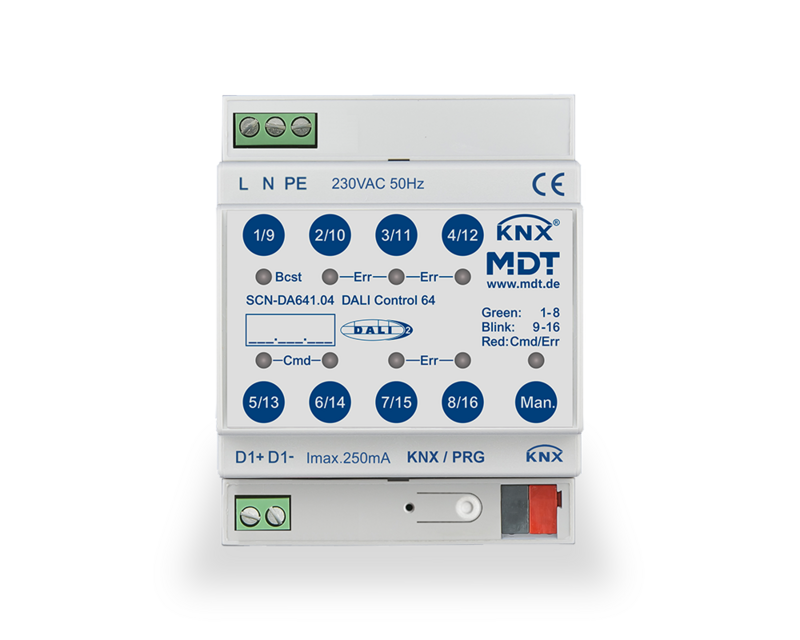

Passerelle MDT DALI Control 64 - 1 Sortie

La passerelle MDT DALI Control 64 avec 1 sortie DALI constitue l'interface entre le système KNX et le bus DALI, offrant des possibilités étendues pour le contrôle de l'éclairage dans les environnements commerciaux et résidentiels. La passerelle prend en charge les normes DALI et DALI-2, permettant ainsi de contrôler l'éclairage monochrome, RGB, RGBW et Tunable White.

Caractéristiques principales

• Prend en charge jusqu'à 64 ECG (Electronic Control Gear) et 16 groupes DALI.
• Contrôle des couleurs innovant : HSV (Teinte, Saturation, Valeur), RGB, RGBW et Tunable White selon la norme DALI DT8.
• Module de contrôle des couleurs intégré pour des réglages d'éclairage dépendants du temps, avec jusqu'à 300 étapes.
• Prend en charge 16 scènes d'éclairage programmables avec des temps de gradation individuels.
• Compatible avec l'éclairage DALI et DALI-2, conforme à la norme DALI DT6/DT8.
• Commande manuelle et détection des pannes de lampes et d'ECG avec possibilité de remplacement rapide.
• Modes de fonctionnement : fonctionnement normal, fonctionnement continu, mode nuit, éclairage d'escalier et mode panique.
• Surveillance de l'énergie et fonction d'économie pour l'arrêt des ECG dans les groupes DALI.
• Remplacement rapide des ECG défectueux grâce à la détection automatique et à la fonction de réinitialisation.
• Configuration et mise en service avec ETS5 ou version ultérieure, en utilisant une application DCA gratuite pour le contrôle des scènes et du temps.

Spécifications techniques

• Nombre de sorties : 1 sortie DALI pour un maximum de 64 ECG et 16 groupes.
• Tension maximale DALI : 16V DC.
• Section de câble recommandée : Minimum 1,5 mm².
• Courant d'alimentation garanti : 128 mA, courant maximal 250 mA.
• Délai d'arrêt : 600 ms après un court-circuit DALI.
• Redémarrage après arrêt : 5 secondes après la détection du court-circuit.
• Interface KNX : TP-256 avec prise en charge des trames longues, ETS5 / ETS6.
• Connexions : Connexion bus KNX 0,8 mm Ø, âme massive. Bornier à vis 0,5 - 4,0 mm² (âme massive) et 0,5 - 2,5 mm² (torsadé).
• Alimentation : 230V AC / 50 Hz.
• Consommation d'énergie : Typiquement < 5W.
• Indice de protection : IP 20.
• Dimensions : 4SU (Space Units), pour montage sur rail DIN (35 mm).
• Plage de température de fonctionnement : 0 à +45°C.
• Certification : Certifié KNX selon EN 62386-101 ed2 et EN 62386-103 ed2.

Modes de fonctionnement et fonctionnalités supplémentaires

• Modes : Fonctionnement normal, fonctionnement continu, mode nuit, éclairage d'escalier et mode panique.
• Scènes : Prise en charge de 16 scènes avec des temps de gradation individuels.
• Contrôle des couleurs : HSV, RGB, RGBW, Tunable White et contrôle des couleurs XY selon la norme DALI DT8.
• Éclairage dépendant du temps : Jusqu'à 300 étapes pour des ajustements de couleur dépendants du temps.
• Gestion de l'énergie : Fonction d'arrêt des ECG pour économiser de l'énergie dans les groupes DALI.
• Détection des pannes : Détection des pannes de lampes et des ECG défectueux.

Versions disponibles

• SCN-DA641.04 DALI Control 64 Gateway, 4SU MDRC, adapté pour 64 ECG / 16 groupes DALI.
• SCN-DA642.04 DALI Control 2 x 64 Gateway, 4SU MDRC, adapté pour 2 x 64 ECG / 16 groupes DALI (2 sorties DALI).

La passerelle MDT DALI Control 64 offre une solution complète pour l'intégration du KNX avec les systèmes DALI, avec des capacités avancées de contrôle des couleurs et une flexibilité dans la gestion des scènes d'éclairage.
