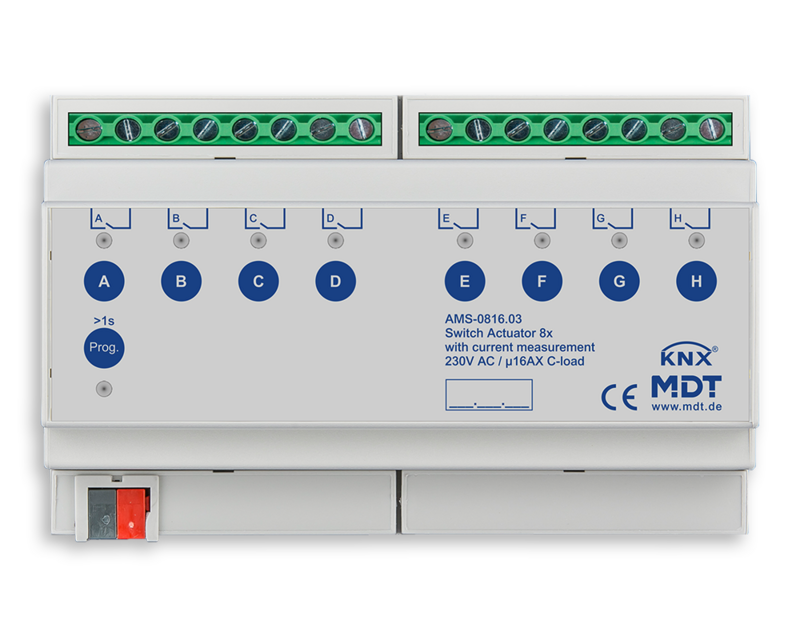

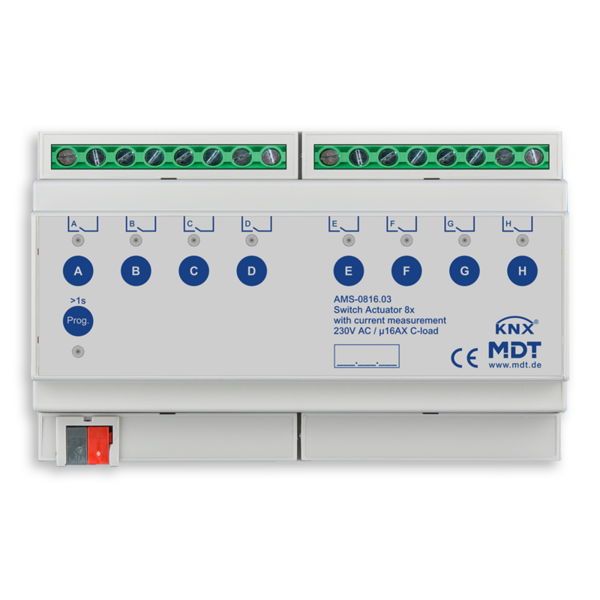

Actionneur de Commutation 8 canaux avec Mesure de Courant (AMS-0816.03)

L'actionneur de commutation MDT 8 canaux avec mesure de courant intégrée permet un contrôle précis jusqu'à 16 A par canal. Avec un support pour C-Load (140 µF) et une fonction de compteur d'énergie intégrée (Wh/kWh), cet appareil est idéal pour la gestion énergétique et l'automatisation dans les bâtiments intelligents.

Caractéristiques Techniques

• Nombre de canaux : 8
• Largeur du module : 8 SU (MDRC)
• Mesure de courant par canal : 10 mA à 16 A
• Capacité totale de transport de courant : 96 A
• Précision de la mesure : 2 %
• Taux d'échantillonnage : 2000 mesures / 500 ms
• Tension : 230 V AC
• Charge capacitive : 140 µF (C-Load)
• Courant d'appel maximal : 600 A / 150 µs, 250 A / 600 µs
• Charges maximales :
  • Lampes à incandescence : 2500 W
  • Lampes halogènes 230 V : 2500 W
  • Lampes halogènes avec transformateur électronique : 1500 W
  • Lampes fluorescentes non compensées : 2300 W
  • Lampes fluorescentes compensées en parallèle : 1300 W
• Durée de vie des sorties (mécanique) : 1 000 000 opérations de commutation
• Classe de protection : IP20
• Température de fonctionnement : 0 ... 45 °C
• Nombre maximum de transformateurs électroniques : 20
• Opération manuelle : Oui, via les boutons de l'appareil
• Indicateur LED par canal
• Fonctions : Mesure RMS du courant, compteur d'énergie intégré (Wh/kWh), retard temporel, mesure de l'énergie
• Support logiciel ETS : Oui (à partir d'ETS5)
• Alimentation via bus KNX : Typiquement <0,4 W

Caractéristiques du Produit

• Réaction rapide (< 1 seconde) en configuration maître/esclave
• Compteur d'énergie intégré pour une mesure précise de la consommation (Wh/kWh)
• Programmation individuelle par canal via le logiciel ETS
• Fonctions de statut étendues (inversé, cyclique, verrouillé)
• Fonctionnement prioritaire et forcé avec temps de libération automatique
• Comportement ajustable en cas de panne de bus ou de tension (configurable par canal)

Remarque

L'appareil est conçu pour une installation fixe sur un rail DIN de 35 mm dans des espaces intérieurs secs. Il n'est pas permis de mélanger les tensions nominales et les basses tensions de sécurité (SELV) à l'intérieur de l'actionneur. Tous les relais maintiennent leur position de commutation en cas de panne de courant. En cas de panne ou de retour de la tension du bus, les positions de commutation des relais peuvent être programmées individuellement pour chaque canal.

Numéros de Pièces et Noms Disponibles dans cette Série

• AMS-0416.03 Actionneur de Commutation 4 canaux 4 SU MDRC, 16 A, 230 V AC, charge capacitive, 140 µF, mesure de courant
• AMS-0816.03 Actionneur de Commutation 8 canaux 8 SU MDRC, 16 A, 230 V AC, charge capacitive, 140 µF, mesure de courant
• AMS-1216.03 Actionneur de Commutation 12 canaux 12 SU MDRC, 16 A, 230 V AC, charge capacitive, 140 µF, mesure de courant
