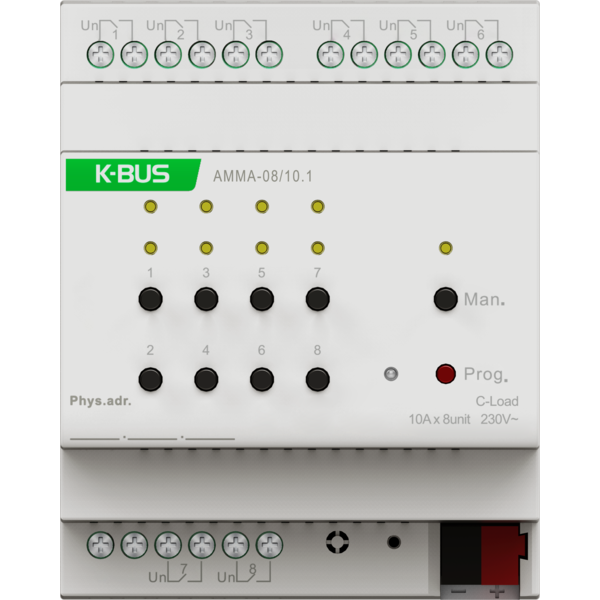

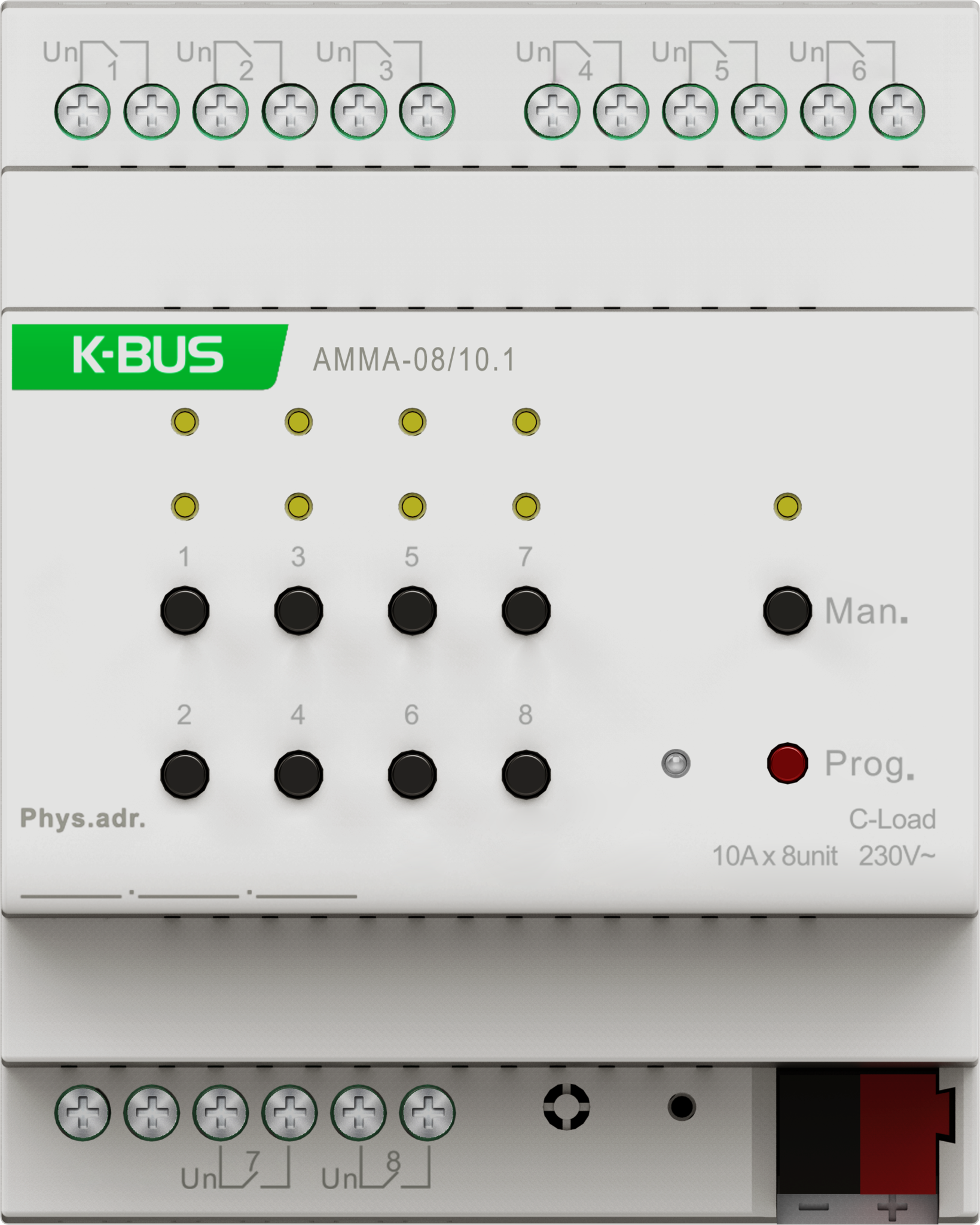

Actionneur Multifonction, 8 voies

L'actionneur multifonction 8 voies est conçu pour une large gamme d'applications en automatisation domestique et de bâtiment. Il offre des options de contrôle flexibles pour la commutation, les volets, le chauffage/refroidissement et la ventilation. Avec la prise en charge de KNX-Secure, l'appareil assure une solution d'automatisation sûre et fiable. Chaque sortie peut être configurée individuellement, et les fonctions centrales peuvent être définies pour un maximum de flexibilité et de confort utilisateur.

Caractéristiques

• Commutation : Prend en charge l'éclairage d'escalier, le clignotement, le retard à l'allumage/extinction, les scènes, le compteur d'heures de fonctionnement, les opérations logiques et le contrôle forcé. Puissance de commutation maximale : 16A à 240V AC.
• Chauffage/Refroidissement : Offre des options de contrôle à 2 points, 3 points ou PWM pour une régulation précise de la température. Inclut la rétroaction du statut de la vanne et le rinçage automatique des vannes pour une sécurité opérationnelle accrue.
• Volets : Convient pour contrôler les volets, les stores, les lattes verticales et les systèmes de protection solaire. Fonctionnalités de contrôle solaire automatique, de sécurité (protection contre les tempêtes), et de gestion des scènes.
• Contrôle de la ventilation : Prend en charge jusqu'à trois vitesses de ventilateur, avec retard à l'allumage/extinction, opérations logiques, gestion des scènes et contrôle forcé. La rétroaction du statut est également disponible pour un suivi fiable.

Spécifications Techniques

• Alimentation : 230V AC (50/60Hz)
• Courant Nominal : 10A
• Puissance de Commutation Maximale : 16A à 240V AC
• Courant d'Appel : 120A pour 10ms
• Température de Fonctionnement : –5 °C à +45 °C
• Température de Stockage : –25 °C à +55 °C
• Température de Transport : –25 °C à +70 °C
• Indice de Protection : IP20, selon EN 60 529
• Durée de Vie Mécanique : Plus d'un million d'opérations (>1 x 10⁶)
• Durée de Vie Électrique : Plus de 50 000 opérations (>5 x 10⁴) à pleine charge
• Charge Minimale : 100mA à 5V DC (valeur de référence)
• Commande/Affichage : Bouton de programmation et LED pour l'adressage physique. Commande manuelle pour les sorties, voyants d'état et commutateur mode manuel/automatique.
• Montage : Dispositif d'installation modulaire (MDRC), adapté au montage sur rail DIN 35mm selon EN 60 715
• Dimensions : 72×90×64mm
• Poids : 0,2kg
• Bornes : Bornes à vis, plage de fils 0,2-4mm², couple de serrage 0,8N-m
• Matériau du Boîtier : Plastique durable, beige

Fonctions et Options Supplémentaires

• Contrôle Forcé : Permet de passer en commande manuelle des états de sortie, indépendamment de la commande automatisée.
• Gestion des Scènes : Plusieurs scènes peuvent être enregistrées et rappelées pour personnaliser le contrôle de l'éclairage, des volets, du chauffage et de la ventilation.
• Compteur d'Heures de Fonctionnement : Surveille les temps de fonctionnement des charges connectées pour planifier les intervalles de maintenance et prolonger la durée de vie.
• Fonctions Logiques : L'actionneur prend en charge diverses opérations logiques pour les tâches de contrôle complexes.
• Rinçage Automatique des Vannes : Empêche l'accumulation de calcaire dans les vannes, augmentant la fiabilité des systèmes de chauffage/refroidissement.

Fonctions de Sécurité et de Protection

• KNX-Secure assure l'intégrité des données et protège contre les accès non autorisés ou la manipulation.
• Les fonctions de protection automatique préviennent les surcharges et protègent les appareils connectés.
• La protection contre les tempêtes pour les volets empêche les dommages en cas de vent fort.

Modèles Disponibles dans Cette Série

La série d'actionneurs multifonctions propose différents modèles avec des caractéristiques spécifiques et un nombre variable de sorties :

• AMMA-04/06.1 : 4 sorties, 230V, adapté pour 6A/16A
• AMMA-08/10.1 : 8 sorties, 230V, adapté pour 10A/20A
• AMMA-16/10.1 : 16 sorties, 230V, adapté pour 10A/20A
• AMMA-24/10.1 : 24 sorties, 230V, adapté pour 10A/20A

Pour plus d'informations sur l'installation et la configuration, consultez notre site Web : www.gvssmart.de.

Remarque Importante : Cet appareil prend en charge KNX-Secure pour répondre aux exigences de sécurité renforcées et convient à des applications variées dans l'automatisation des bâtiments, incluant le contrôle de la commutation, la gestion des volets, la régulation du chauffage et du refroidissement, ainsi que le contrôle de la ventilation.
