Système de capteur de niveau KNX SK80-F
€442,70 Sans les taxes
€567,57 Sans les taxes
€535,67 Taxes incluses €686,76 Taxes incluses. Rupture de stock, mais disponible
€535,67 Taxes incluses €686,76 Taxes incluses. Rupture de stock, mais disponible
Capteur de niveau ultrasonique pour l’eau et l’huile jusqu’à 5 m. Mesure sans contact. Câble 10 m, extensible à 40 m. Lire plus
Spécifications
Marque:
Arcus
Numéro de l'article:
30807105
EAN:
0642125991339
Disponibilité:
Rupture de stock, mais disponible
Heure de livraison:
Sera expédié sous environ 8 jours ouvrables.
Informations

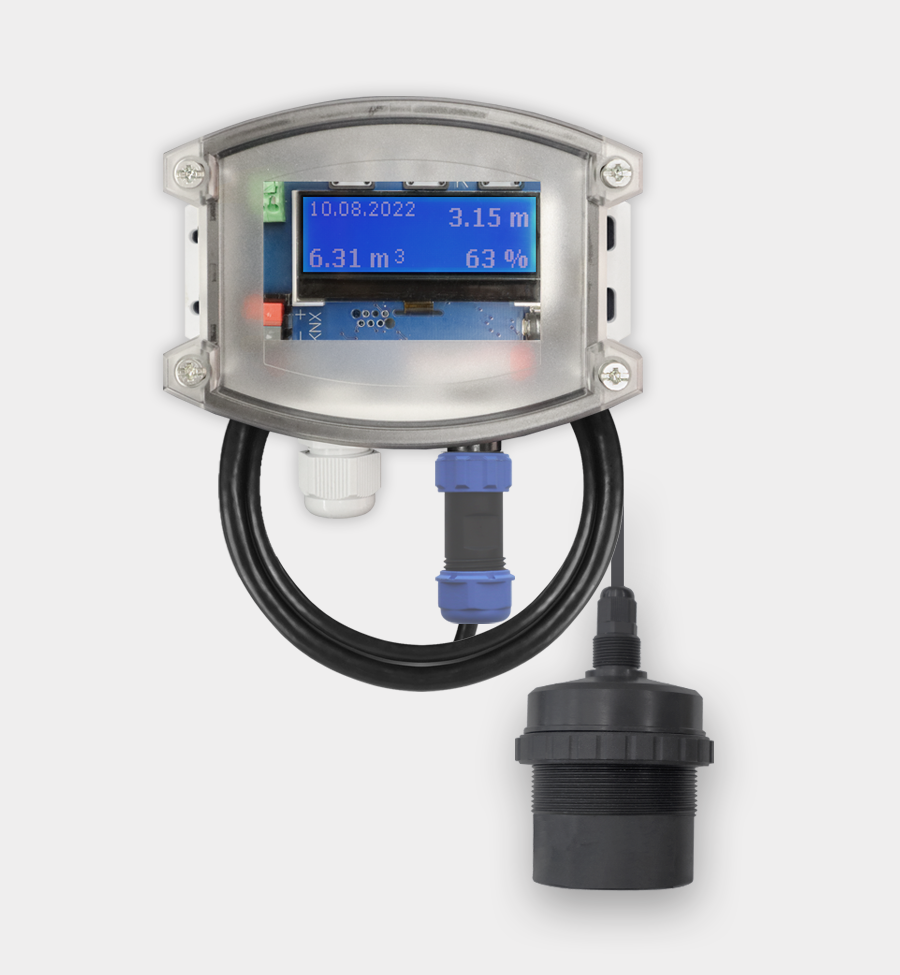

Capteur de niveau par ultrasons pour liquides – SK80-F-U-5
Le Arcus SK80-F-U-5 est un capteur de niveau de haute précision qui mesure les niveaux d’eau et d’huile jusqu’à 5 mètres. Il utilise la méthode de mesure par ultrasons : des impulsions sonores sont émises, se réfléchissent à la surface du liquide et sont captées à nouveau par le capteur pour déterminer le niveau.
Remarque importante : Ce capteur convient aussi bien à l’eau qu’à l’huile. Grâce à la mesure sans contact, il est idéal pour les applications où l’immersion directe dans le liquide n’est pas souhaitée.
Caractéristiques techniques
- Principe de mesure : Ultrasons (mesure du temps de vol)
- Plage de mesure : jusqu’à 5 mètres
- Résolution : 1 mm
- Précision : 0,5 % de l’échelle complète
- Valeurs mesurées : Niveau en %, distance, volume en m³
- Modes d’envoi : Aucun / cyclique / lors d’un changement
- Valeurs limites : Limites haute et basse configurables
- Sortie de commutation : Sans potentiel, 20 mA / 5 V .. 230 V AC/DC
- Alimentation : Tension bus KNX 21 .. 32 VDC, 20 mA
- Consommation : 400 mW
- Indice de protection : IP65
- Température ambiante (capteur) : -10 .. +50 °C
- Température ambiante (module) : -20 .. +55 °C (stockage jusqu’à +85 °C)
- Humidité : 0 .. 95 % HR, sans condensation
- Longueur de câble : 10 mètres (extensible à 15 / 30 / 40 mètres)
- Montage : Par vis (2 à 4 vis)
- Dimensions du boîtier : 120 x 90 x 50 mm (plastique avec couvercle transparent)
- Connexion KNX : Borne 2 pôles (rouge-noir)
- Mise en service : via le fichier SK80_F.knxprod
Variantes disponibles
| Référence | Modèle | Type de capteur | Hauteur max. de remplissage | Longueur de câble | Mesure de température | Application |
|---|---|---|---|---|---|---|
| 30807000 | SK80-F | Sans capteur | --- | --- | --- | Unité de base |
| 30807105 | SK80-F-U-5 | Ultrasons | 5 m | 10 m | Oui | Eau & Huile |

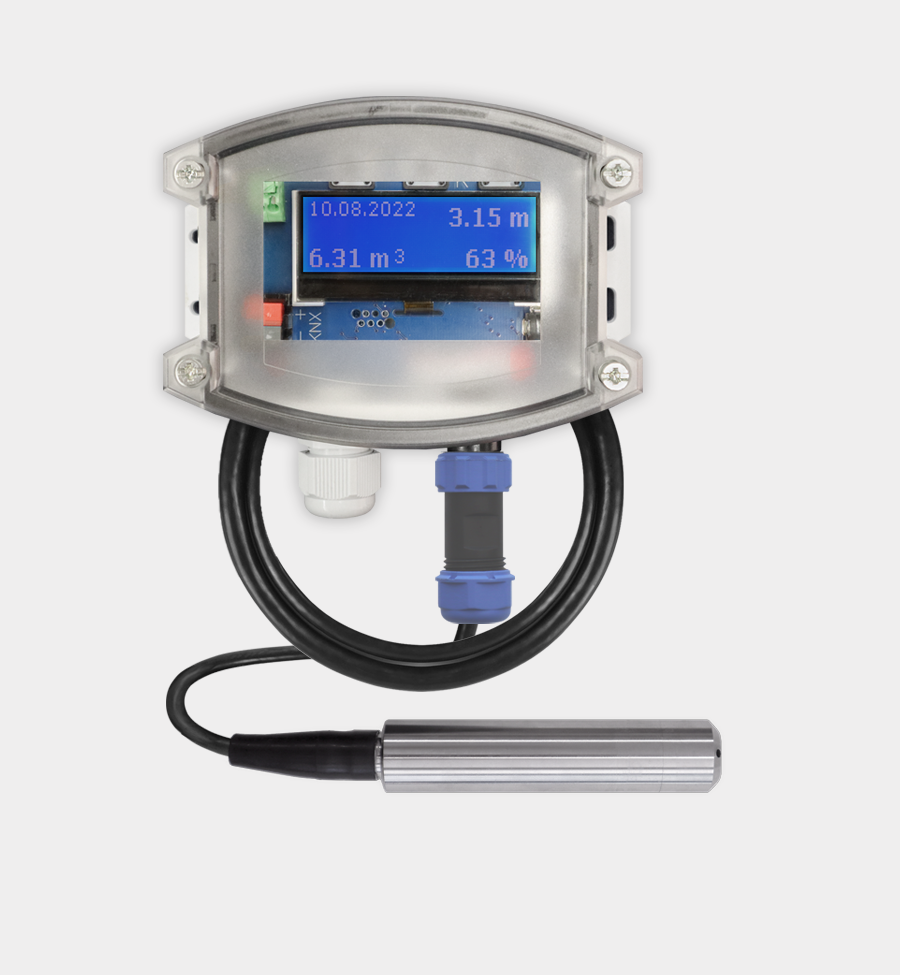

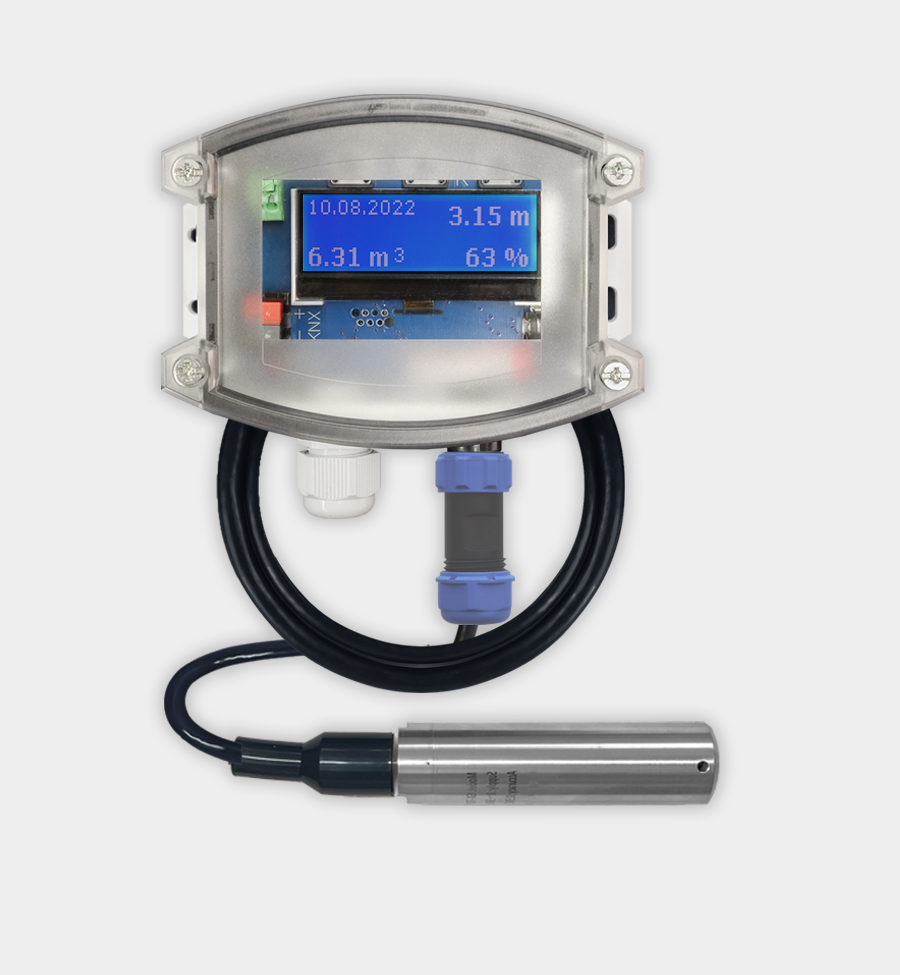

| 30807205 | SK80-F-PM-5 | Hydrostatique | 5 m | 10 m | Non | Eau |
| 30807305 | SK80-F-T-PM-5 | Hydrostatique | 5 m | 10 m | Oui | Eau |
| 30807310 | SK80-F-T-PM-10 | Hydrostatique | 10 m | 15 m | Oui | Eau |
| 30807370 | SK80-F-T-PMO-5 | Hydrostatique | 5 m | 10 m | Oui | Huile |
Applications
- Réservoirs d’eau et citernes
- Réservoirs d’huile en environnements industriels
- Surveillance automatique du niveau de remplissage
- Systèmes de gestion technique de bâtiment intégrés KNX
