Datasheet

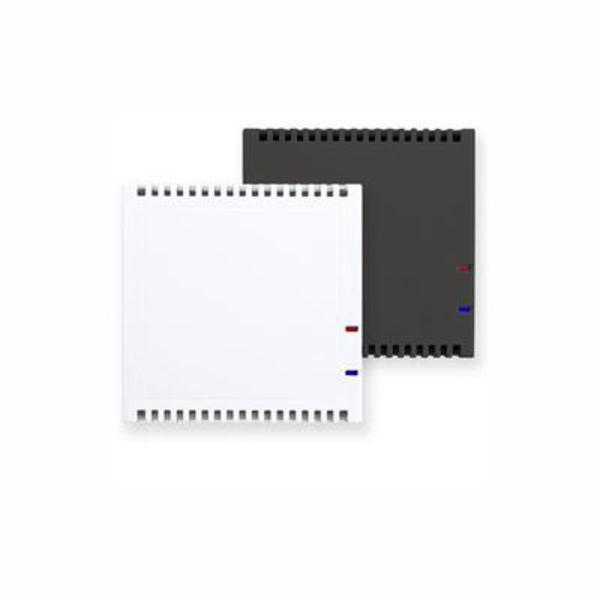

SK30-TC-CO2
Capteur KNX de température et de CO₂

Numéro d'article :
30512361 (blanc)
30512362 (anthracite)

Le Arcus-EDS SK30-TC-CO2 est un capteur KNX compact (55 mm, IP20) conçu pour mesurer la température et la concentration de CO₂ dans les espaces intérieurs. Il est destiné à l'automatisation des bâtiments avec des fonctions de régulation et de logique intégrées pour une gestion climatique efficace. Grâce à ses entrées/sorties binaires intégrées, il permet un contrôle décentralisé des vannes KNX ou des actionneurs thermiques, ainsi qu'une régulation de la ventilation basée sur la qualité de l'air.

Fonctions

• Mesure de la température de l'air (capteur intégré)
• Mesure de la concentration de CO₂ (capteur intégré)
• Régulation du chauffage et de la climatisation (également combinée)
• Valeurs de consigne pour Confort, Veille, Éco et Protection via objets KNX
• Ajustement de la consigne via KNX
• Stockage des températures minimale et maximale
• Alarmes de chaleur et de gel
• Seuils pour la température et le niveau de CO₂
• Contrôle du ventilateur via seuils CO₂ ou entrées externes
• Sortie de régulation 0–100 % ou PWM pour actionneurs thermiques
• Fonction de rinçage de vanne
• Deuxième contrôleur de température en fonction auxiliaire
• 2 entrées/sorties binaires (sans potentiel)
• Affichage de l'état de la régulation via LED
• 4 blocs logiques pour la liaison des signaux internes et externes

Données techniques

• Mesures : température, concentration de CO₂
• Plage de température : 0 .. +50°C
• Résolution : 0,02°C
• Précision : ± 0,4°C (5..60°C), sinon ± 0,8°C
• Plage CO₂ : 400 – 5000 ppm
• Précision CO₂ : ± (50 ppm + 3 % de la valeur mesurée)
• Entrées/sorties binaires : 2 (sans potentiel)
• Tension d’alimentation : par bus KNX (21 .. 32 VDC)
• Consommation : env. 240 mW (à 24 VDC)
• Température ambiante : 0 .. +50°C (fonctionnement), -25 .. +60°C (stockage)
• Humidité ambiante : 0 .. 95 % r.H (sans condensation)
• Coupleur de bus : intégré
• Version ETS : ETS 4 ou supérieure (application : HLK305)
• Bornes de connexion : bornes 2 pôles KNX (rouge/noir)
• Classe de protection : IP20
• Boîtier : plastique, format standard 55 mm

Remarques importantes

• Le capteur est destiné à un usage intérieur uniquement.
• L'installation et la configuration doivent être effectuées par des installateurs KNX certifiés.
• Utiliser ETS 4 ou supérieur pour programmer l'appareil (application HLK305).
• Un positionnement correct dans la pièce est essentiel pour des mesures précises.
