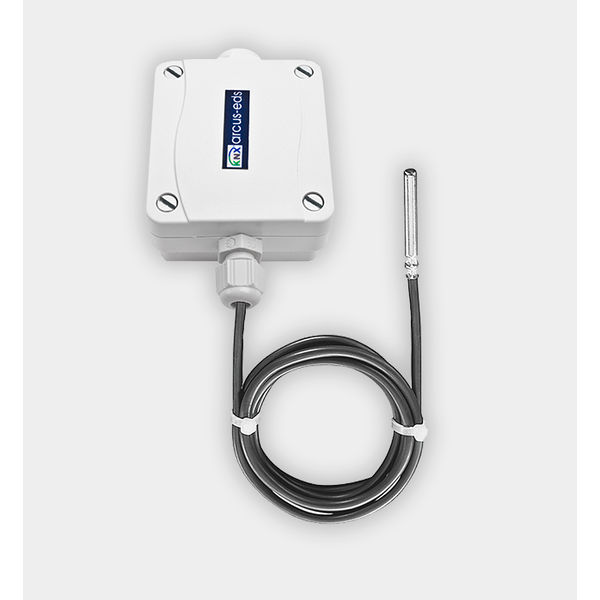

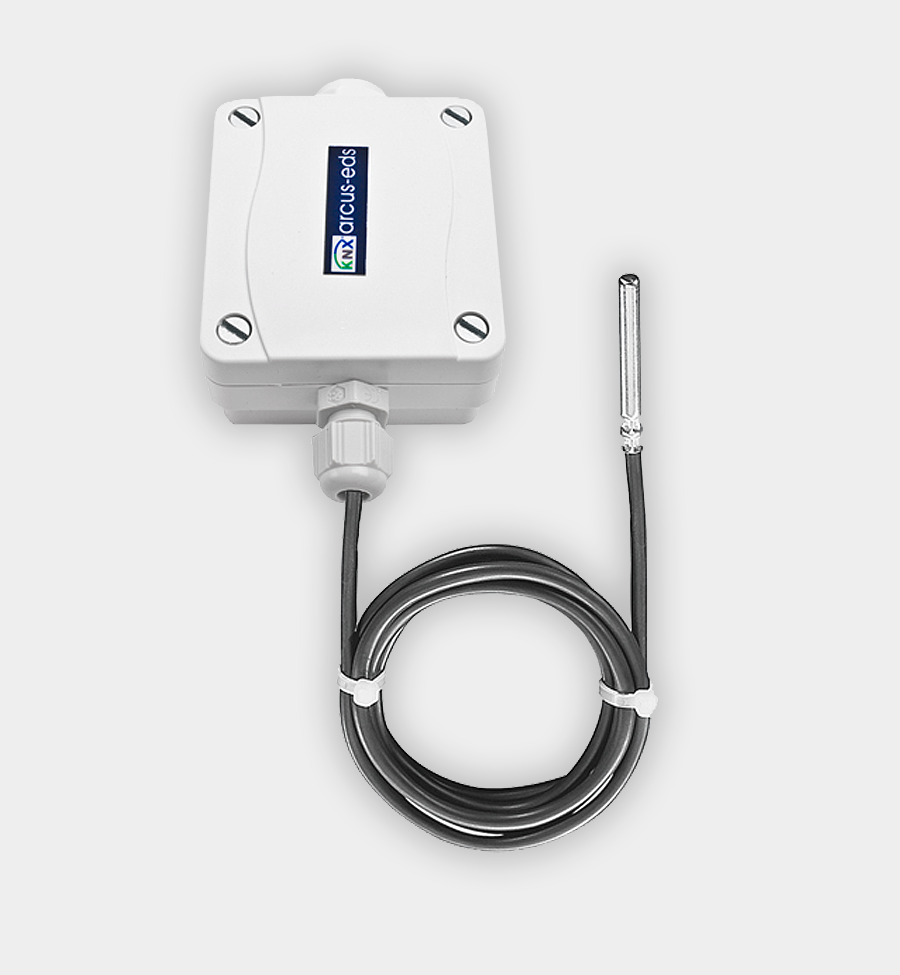

Arcus-EDS SK10-TC-HTF Capteur de Température avec Gaine de Protection pour KNX

Le SK10-TC-HTF d'Arcus-EDS est un capteur de température KNX de haute précision avec gaine de protection, conçu pour mesurer et réguler la température intérieure dans les systèmes CVC. Le capteur est équipé d'une sonde gainée (PVC, silicone ou PTFE) et convient parfaitement à l'automatisation des bâtiments pour la régulation du climat et l'efficacité énergétique.

Important : Ce capteur mesure la température de l’air ambiant à l’aide d’une sonde à gaine, mais peut également être utilisé avec une mesure de température externe. Le contrôleur intégré permet de gérer le chauffage et la climatisation directement via KNX.

Applications

• Mesure de la température intérieure
• Régulation du chauffage et de la climatisation via KNX
• Commande des ventilo-convecteurs
• Systèmes CVC avec logique intégrée

Fonctions principales

• Mesure de température via une sonde à gaine (possible pondération avec capteur externe)
• Fonctions de régulation pour le chauffage et la climatisation
• Consignes réglables pour les modes Confort, Veille, Économie et Protection antigel
• Modification des consignes via objets KNX
• Mémorisation des températures minimale et maximale
• Alarmes de surchauffe et de gel
• Limites de température configurables
• Commande du ventilateur via entrées externes
• Sortie de régulation : 0–100 % ou signal PWM pour actionneurs thermiques
• Fonction de rinçage de vanne
• Deuxième régulateur de température en tant que contrôleur auxiliaire
• Quatre blocs logiques pour la gestion des signaux internes et externes

Données techniques

• Plage de mesure de température :
  • PVC : -35 °C à +105 °C
  • Silicone : -50 °C à +180 °C
  • PTFE : -50 °C à +250 °C
• Résolution : 0,02 °C
• Précision : Classe B, ±(0,3 °C + 0,005 × T)
• Tension d’alimentation : Tension du bus KNX 21–32 VDC
• Consommation électrique : env. 240 mW (à 24 VDC)
• Température ambiante (module) : -25 °C à +80 °C (fonctionnement et stockage)
• Humidité ambiante : 0–100 % h.r., sans condensation
• Coupleur de bus : Intégré
• Alimentation auxiliaire : Non requise
• Compatibilité ETS : ETS4 ou version ultérieure (base de données HLK305)
• Bornes de raccordement : Bornes KNX à 2 pôles (rouge/noir)
• Indice de protection : IP54/IP65 (selon montage)
• Boîtier : Plastique
• Dimensions : 72 × 64 × 40 mm

Variantes disponibles

• 30511002 – Gaine PVC 1,5 m
• 30511003 – Gaine silicone 1,5 m
• 30511055 – Gaine PTFE 1,5 m

Marque : Arcus-EDS
