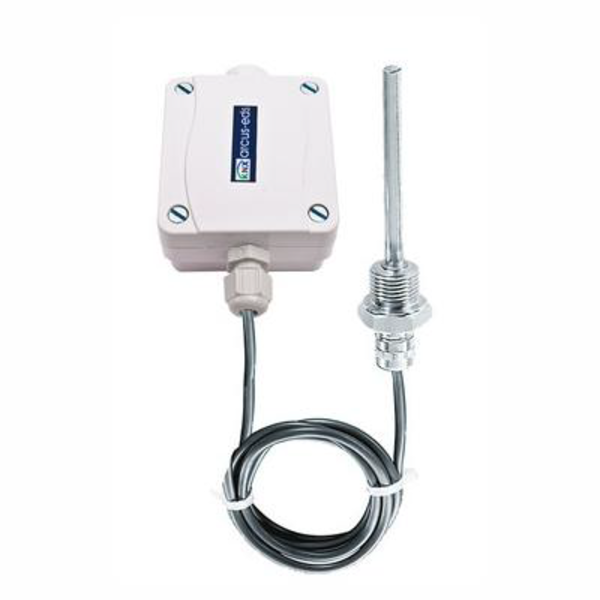

Arcus-EDS SK10-TC-ESTF – Capteur de température KNX pour gaines d’air

Le SK10-TC-ESTF est un capteur de température KNX de haute précision conçu par Arcus-EDS pour mesurer et réguler la température de l’air dans les systèmes de ventilation et de CVC. Disponible en différentes versions (PVC ou silicone, 50 mm ou 100 mm), ce capteur à visser ou à gaine d’immersion est idéal pour les applications CVC fiables avec intégration complète dans KNX.

Applications

• Mesure et régulation de la température de l’air dans les gaines de ventilation
• Intégration dans les systèmes KNX de gestion technique du bâtiment
• Convient pour les systèmes de chauffage et de refroidissement en résidentiel ou tertiaire

Fonctions

• Mesure de la température de l’air via sonde à visser ou gaine d’immersion
• Fonctions de régulation pour le chauffage et la climatisation (combinables)
• Points de consigne sélectionnables : Confort, Veille, Économie, Protection antigel
• Modification des consignes via objets KNX
• Mémorisation des températures minimale et maximale
• Alarmes de surchauffe et de gel
• Limites de température configurables
• Commande de ventilateur via entrées externes
• Adaptation de la consigne et de la température maximale
• Sortie : 0–100 % ou PWM programmable pour actionneurs thermiques
• Fonction de rinçage de la vanne
• Régulateur secondaire pour contrôle auxiliaire
• 4 blocs logiques pour liaison entre signaux internes et externes

Données techniques

• Variable mesurée : Température
• Régulation : Intégrée
• Plage de température :
  • -35 à +105 °C (version PVC)
  • -50 à +180 °C (version silicone)
• Résolution : 0,02 °C
• Précision : Classe B, ±(0,3 °C + 0,005 × T)
• Tension d’alimentation : Bus KNX 21–32 VDC
• Consommation : env. 240 mW (à 24 VDC)
• Température ambiante (module) : -25 à +80 °C (fonctionnement et stockage)
• Humidité : 0–100 % HR (sans condensation)
• Coupleur de bus : Intégré
• Alimentation auxiliaire : Non requise
• Mise en service : via ETS version 4 ou supérieure (application : HLK305)
• Connexion : Bornes KNX 2 pôles (rouge/noir)
• Indice de protection : IP54/IP65
• Boîtier : Plastique blanc
• Dimensions du boîtier : 72 × 64 × 40 mm (L × l × H)

Versions disponibles

• 30511008 – 50 mm PVC
• 30511009 – 100 mm PVC
• 30511010 – 50 mm silicone
• 30511011 – 100 mm silicone

Important : Le capteur doit être installé à un endroit approprié dans la gaine d’air avec un bon flux d’air. Le choix du matériau (PVC ou silicone) dépend de la plage de température souhaitée et des conditions ambiantes. Compatible KNX, aucune alimentation externe requise.
