Compteur d’eau - KNX KNX-IMPZ-WZ-M

Informations

Datasheet

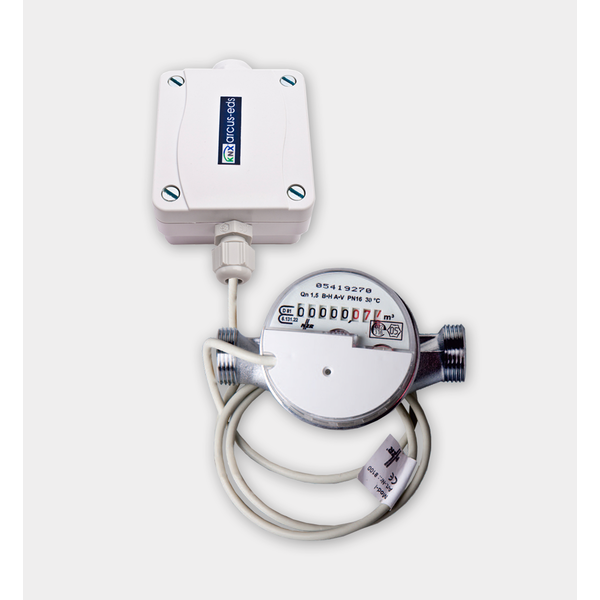

Arcus KNX-IMPZ-WZ-M – Compteur d’eau KNX avec NZR Modularis WZK-M / WZW-M

L’Arcus KNX-IMPZ-WZ-M est un compteur d’eau intelligent compatible KNX, conçu pour mesurer et surveiller précisément la consommation d’eau dans des environnements résidentiels ou tertiaires. Il intègre un compteur NZR Modularis certifié (type WZK-M pour eau froide ou WZW-M pour eau chaude), un module d’impulsions intégré et un module de comptage KNX avec mémoire tampon sur batterie.

Des modèles sont disponibles pour l’eau froide jusqu’à 30 °C ou l’eau chaude jusqu’à 90 °C, avec des longueurs d’installation de 80 mm, 110 mm ou 130 mm. L’appareil est livré dans un boîtier mural en plastique, classe de protection IP54/IP65.

Modèles disponibles :

• WZK-M eau froide (30 °C) – 80 mm | Réf : 60201-75124015
• WZK-M eau froide (30 °C) – 110 mm | Réf : 60201-75124025
• WZK-M eau froide (30 °C) – 130 mm | Réf : 60201-75124115
• WZW-M eau chaude (90 °C) – 80 mm | Réf : 60201-75124515
• WZW-M eau chaude (90 °C) – 110 mm | Réf : 60201-75124525
• WZW-M eau chaude (90 °C) – 130 mm | Réf : 60201-75124615

Exemple de modèle : WZK-M (30 °C – 130 mm)

Ce modèle est conçu pour l’eau froide (max. 30 °C) et offre une longueur d’installation de 130 mm. Son débit nominal est de 2,5 m³/h, avec un débit maximal de 5 m³/h, idéal pour des connexions plus larges (DN 20). Le module d’impulsions intégré et l’interface KNX permettent un suivi précis de la consommation et une intégration complète dans un système de gestion technique du bâtiment via ETS.

Applications :

• Mesure individuelle de la consommation d’eau par logement ou unité
• Surveillance à distance via bus KNX
• Analyse en temps réel des débits et consommations
• Idéal pour les bâtiments intelligents, logements collectifs ou tertiaires

Caractéristiques principales :

• Compteur certifié NZR Modularis (30 °C ou 90 °C)
• Module d’impulsions intégré
• Interface bus KNX avec mémoire interne sur batterie
• Lecture des données : volume total, débit instantané, horodatage, valeurs de consommation
• Boîtier en plastique (72 × 64 × 40 mm), montage mural
• Indice de protection : IP54/IP65 (selon le montage)

Spécifications techniques (résumé) :

• Température : 30 °C (eau froide) ou 90 °C (eau chaude)
• Longueurs d’installation : 80 / 110 / 130 mm
• Débit nominal : 1,5 ou 2,5 m³/h (max. 5 m³/h)
• Diamètre : DN 15 ou DN 20
• Sortie : impulsions + interface KNX

Données accessibles via KNX :

• Numéro de série
• Volume total (m³)
• Débit instantané (m³/unité de temps)
• Date et heure actuelles
• Date/valeur des relevés précédents et à venir
• Valeurs de consommation et remises à zéro

Remarque sur l’installation :

Veuillez consulter la documentation technique officielle de NZR pour l’installation et la configuration. Voir www.nzr.de ou le document KNX 5300_dx_WZ-M.pdf.
