SK30-THC-VOC-PB Capteur KNX encastré pour la qualité de l’air intérieur

Le SK30-THC-VOC-PB d’Arcus-EDS est un capteur KNX avancé conçu pour mesurer et réguler différents paramètres de l’air intérieur, tels que la température, l’humidité relative et les COV (composés organiques volatils). Grâce à son boîtier compact encastrable (format standard 55 mm), il est idéal pour une installation murale dans les systèmes domotiques KNX. Il dispose de touches en façade, d’un affichage LED, de fonctions logiques et de deux E/S binaires configurables.

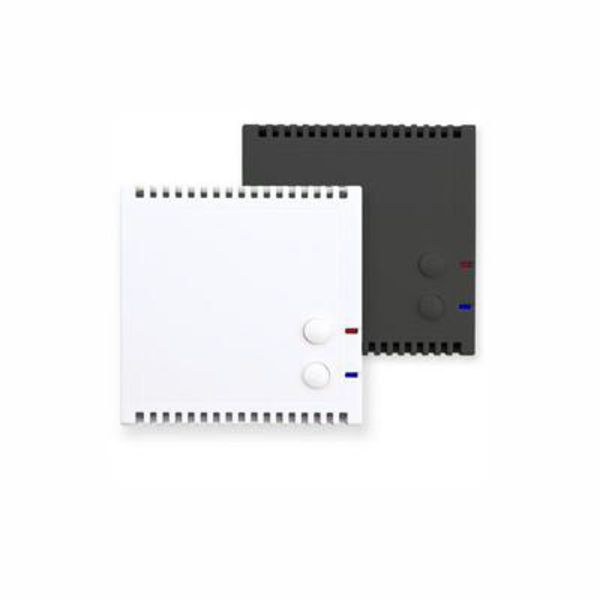

Variantes disponibles :

• Blanc – Référence : 30533371  |  EAN : 642125989602
• Anthracite – Référence : 30533372  |  EAN : 642125989633

Applications :

• Mesure et régulation de la température et de l’humidité ambiante
• Détection du niveau de COV (polluants volatils)
• Commande décentralisée de vannes KNX ou d’actionneurs thermiques
• Régulation automatique de la ventilation selon l’humidité et la qualité de l’air
• Évaluation d’interrupteurs ou de boutons-poussoirs externes

Fonctions et caractéristiques :

• Capteurs intégrés pour température, humidité et COV dans le boîtier
• Calcul de l’humidité absolue, du point de rosée et de l’enthalpie
• Fonctions de régulation pour le chauffage et le refroidissement (combinables)
• Températures de consigne pour modes Confort, Veille, Économie et Protection
• Commande frontale via deux boutons + objets KNX
• Commande de ventilateur selon seuils d’humidité/COV ou entrées externes
• Détection du point de rosée avec alarme et régulation automatique
• Sortie de régulation : 0–100 % ou PWM programmable pour actionneurs thermiques
• Régulateur de température auxiliaire disponible
• Fonction de rinçage de vanne incluse
• 4 blocs logiques pour liaisons internes/externes
• 2 entrées/sorties binaires sans potentiel
• LEDs indiquant l’état actuel du régulateur de température

Données techniques :

• Plage de température : -25 à +80 °C
• Résolution température : 0,02 °C
• Précision température : ±0,4 °C (5–60 °C), sinon ±0,8 °C
• Humidité relative : 10–95 % HR, résolution 0,02 %, précision ±3 % (20–80 % à 20 °C)
• Mesure COV : voir fiche technique 2812-01
• Valeurs calculées : humidité absolue, point de rosée, enthalpie
• Commande : 2 boutons en façade
• E/S binaires : 2 entrées/sorties sans potentiel
• Tension d’alimentation : bus KNX 21–32 VDC
• Consommation : env. 240 mW à 24 VDC
• Température ambiante : -25 à +80 °C (fonctionnement et stockage)
• Humidité ambiante : 10–95 % HR, sans condensation
• Coupleur de bus : intégré
• Compatibilité ETS : à partir de la version 4 (HLK305)
• Bornes de raccordement : borne KNX 2 pôles (rouge/noir)
• Indice de protection : IP20
• Boîtier : plastique, compatible avec cadre standard 55 mm

Remarque importante :

Ce capteur est conçu pour être encastré dans des boîtes murales standard avec cadre 55 mm. Les éléments de mesure sont intégrés dans le boîtier. Pour une régulation de température plus précise, une mesure pondérée avec une sonde externe peut être configurée via KNX.
