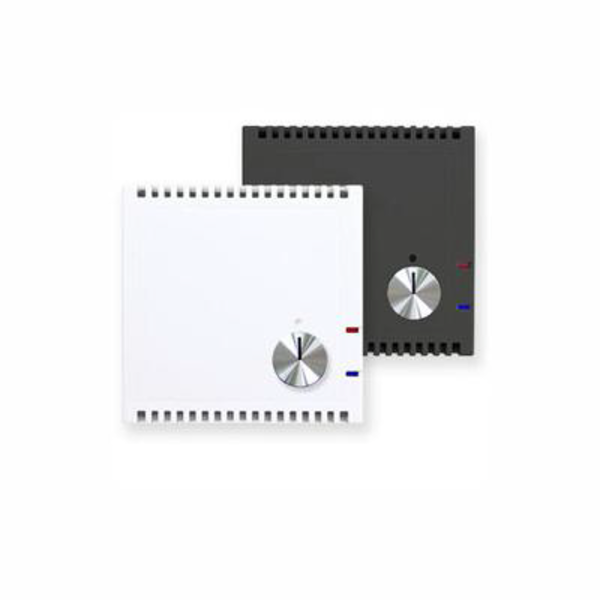

Arcus SK30-THC-CO2-R – Capteur KNX encastré – blanc ou anthracite

Le SK30-THC-CO2-R d’Arcus-EDS est un capteur KNX polyvalent pour montage encastré, conçu pour mesurer et réguler la température, l’humidité relative et le taux de CO₂ dans les pièces intérieures. Son design compact s’intègre parfaitement dans un cadre standard de 55 mm, idéal pour les systèmes domotiques et les applications CVC en KNX.

Versions disponibles :

• Blanc – Référence : 30532351  |  EAN : 642125989411
• Anthracite – Référence : 30532352  |  EAN : 642125989442

Applications :

• Mesure et régulation de la température, de l’humidité et du CO₂ intérieur
• Commande décentralisée de vannes KNX ou d’actionneurs thermiques
• Régulation automatique de la ventilation selon la qualité de l’air
• Évaluation de contacts externes ou de boutons-poussoirs

Fonctions et caractéristiques :

• Capteurs intégrés pour température, humidité relative et CO₂
• Valeurs calculées : humidité absolue, point de rosée, enthalpie
• Contrôle du chauffage et de la climatisation (fonctions combinables)
• Consignes configurables : Confort, Veille, Économie, Protection via objets KNX
• Ajustement manuel via molette intégrée
• Enregistrement des valeurs min. et max. de température
• Alarme de chaleur et de gel avec notification KNX
• Seuils configurables pour température, humidité et CO₂
• Commande de ventilateur selon seuils et entrées externes
• Détection du point de rosée avec régulation en cas de condensation
• Sortie de commande : 0–100 % ou PWM programmable pour actionneurs thermiques
• Fonction de rinçage de vanne
• 4 blocs logiques pour signaux internes/externes
• 2 entrées/sorties binaires (sans potentiel)
• Affichage de l’état de régulation via LED

Données techniques :

• Grandeurs mesurées : température, humidité relative, concentration CO₂
• Valeurs calculées : humidité absolue, point de rosée, enthalpie
• Plage de température : -10 à +50 °C
• Résolution température : 0,02 °C
• Précision température : ±0,4 °C (5–60 °C), sinon ±0,8 °C
• Humidité relative : 0–95 % HR, résolution 0,02 %, précision ±3 % (20–80 %)
• Plage de CO₂ : 400–5000 ppm
• Précision CO₂ : < ±(50 ppm + 2 % de la valeur mesurée)
• Molette : réglage de consigne ±5 °C
• I/O binaires : 2 (sans potentiel)
• Tension d’alimentation : Bus KNX 21–32 VDC
• Consommation : env. 240 mW à 24 VDC
• Température de fonctionnement : -10 à +50 °C
• Température de stockage : -25 à +60 °C
• Humidité ambiante : 0–95 % HR, sans condensation
• Coupleur de bus : intégré
• Compatibilité ETS : à partir de la version 4 (HLK305)
• Bornes : 2 pôles KNX (rouge/noir)
• Classe de protection : IP20
• Boîtier : plastique
• Dimensions : compatible avec cadre standard 55 mm

Remarque importante :

Ce capteur est conçu pour une installation encastrée dans des cadres muraux standard de 55 mm. Les éléments de mesure sont intégrés dans le boîtier. Aucune alimentation externe n’est requise.
