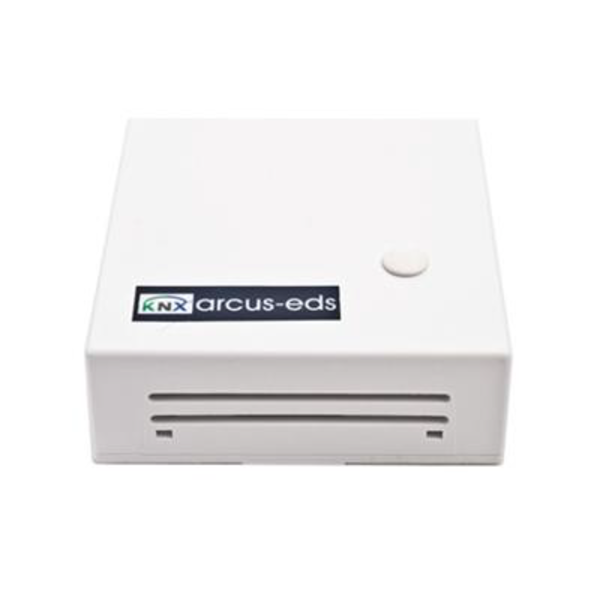

SK20-THC-CO2-2B Capteur KNX en saillie pour la qualité de l’air intérieur

Le SK20-THC-CO2-2B d’Arcus-EDS est un capteur KNX polyvalent à montage en saillie, conçu pour mesurer et réguler divers paramètres de l’air intérieur tels que la température, l’humidité relative et la concentration de CO₂. Ce dispositif compact fournit des mesures précises et calcule l’humidité absolue, le point de rosée et l’enthalpie. Doté de fonctions avancées pour les systèmes CVC, il est idéal pour la gestion de la ventilation, l’efficacité énergétique et le contrôle climatique dans les bâtiments équipés de KNX.

Disponibilité :

• Référence : 30532261
• Code EAN : 642125990905

Applications :

• Surveillance et régulation de la température ambiante
• Détection de la concentration de CO₂ dans l’air intérieur
• Commande décentralisée de vannes KNX ou d’actionneurs thermiques
• Régulation automatique de la ventilation selon la qualité de l’air
• Fonctions de commutation via boutons-poussoirs ou interrupteurs externes

Fonctions et caractéristiques :

• Capteurs intégrés pour température, humidité et CO₂ dans le boîtier
• Valeurs calculées : humidité absolue, point de rosée, enthalpie
• Régulation pour le chauffage et le refroidissement (combinable)
• Températures de consigne pour les modes Confort, Veille, Économie et Protection via objets KNX
• Modification des consignes via objets KNX
• Mémorisation des températures minimales et maximales
• Alarme de surchauffe et de gel
• Limites configurables pour température et humidité
• Commande du ventilateur selon les seuils d’humidité et les entrées externes
• Surveillance du point de rosée avec alarme et régulation en cas de condensation
• Sortie de régulation 0–100 % ou PWM (paramétrable) pour actionneurs thermiques
• Fonction de rinçage de vanne
• Contrôleur secondaire de température disponible
• 2 entrées binaires sans potentiel
• 4 blocs logiques pour lier des signaux internes et externes

Spécifications techniques :

• Grandeurs mesurées : température, humidité relative, concentration de CO₂
• Valeurs calculées : humidité absolue, point de rosée, enthalpie
• Régulation : intégrée
• Plage de température : -10 à +50 °C
• Résolution température : 0,02 °C
• Précision température : ±0,4 °C (5–60 °C), sinon ±0,8 °C
• Plage d’humidité : 0–95 % HR, résolution 0,02 %, précision ±3 % (20–80 %)
• Plage CO₂ : 400–5000 ppm
• Précision CO₂ : ±(50 ppm + 3 % de la valeur mesurée)
• Entrées binaires : 2 (sans potentiel)
• Tension de fonctionnement : Bus KNX 21–32 VDC
• Consommation : env. 240 mW à 24 VDC
• Température ambiante : -10 à +50 °C (fonctionnement), -25 à +60 °C (stockage)
• Humidité ambiante : 0–95 % HR (sans condensation)
• Alimentation auxiliaire : non requise
• Coupleur de bus : intégré
• Compatibilité ETS : à partir de la version 4 (HLK305)
• Connexion : borne KNX 2 pôles (rouge/noir)
• Indice de protection : IP20
• Boîtier : plastique, blanc
• Dimensions : 71 x 71 x 25 mm

Remarque importante :

Ce capteur en saillie possède des éléments de mesure intégrés. Aucune alimentation externe n’est nécessaire. L’appareil est conçu pour une intégration directe dans les systèmes KNX sans modules ou sondes supplémentaires.
