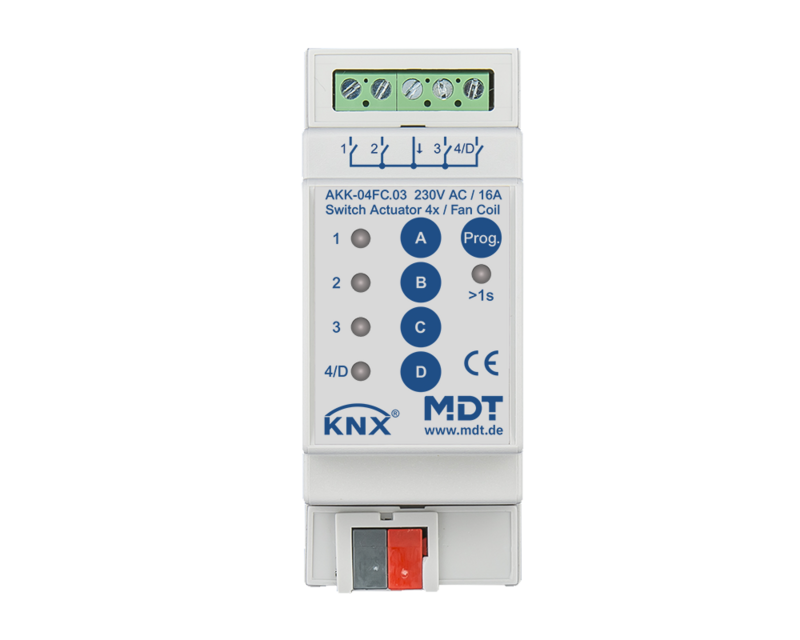

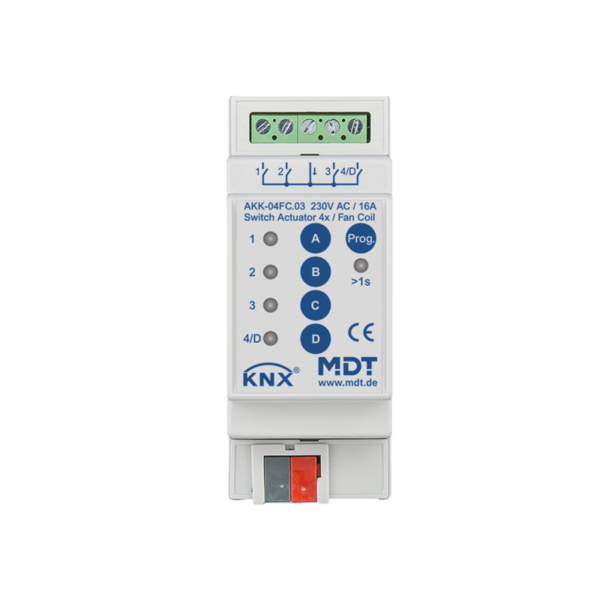

Actionneur AKK 4 voies compact 16A 230V avec fonction fan coil

Informations

Fiche technique

Actionneur Compact 4 Canaux avec Fonction Ventilo-Convecteur

L'actionneur compact 4 canaux offre des fonctionnalités avancées pour les applications CVC, en particulier pour le contrôle des ventilo-convecteurs. Cet appareil prend en charge les ventilateurs 3 et 4 vitesses et convient aux systèmes 2 tubes et 4 tubes. Les ventilo-convecteurs peuvent être contrôlés directement via des objets 1 bit ou fonctionner automatiquement à l'aide d'une valeur de commande 1 octet (0-100%).

Mode Ventilo-Convecteur

• Contrôle des ventilateurs 3 vitesses / ventilo-convecteurs (AKK-04FC.03 : ventilateurs 4 vitesses)
• Les sorties sont verrouillées entre elles
• Commande directe par trois objets 1-Bit ou un seul objet 1-Bit (+/-)
• Commande automatique par valeur de contrôle 1-Octet (0-100%)
• Convient pour les systèmes à 2 tubes et 4 tubes
• Objets de sortie pour contrôler les vannes de chauffage / refroidissement
• Fonction Jour/Nuit pour limiter la vitesse du ventilateur la nuit
• Mode d'urgence en cas de défaillance d'une variable

Mode Actionneur

• Fonctionnement NO et NC
• Fonctions temporelles telles que le retard à l'allumage / extinction
• Fonction lumière d'escalier avec temps d'avertissement réglable
• Retour d'état (actif / passif) pour chaque canal
• Liaison logique des données binaires, 8 scènes par canal
• Fonctions de commutation centrales et blocage pour fonctionnement forcé
• Comportement ajustable en cas de retour de tension de bus
• Téléchargement rapide de l'application (prise en charge des longs trames pour ETS5)
• Garantie de 3 ans

Caractéristiques Techniques

• Nombre de Sorties: 4
• Capacité de Commutation:
  • Charge Ohmique: 16A
  • Charge Capacitive: 70µF
  • Tension: 230VAC
  • Courant d'Appel Maximal: 300A/150µs, 150/600µs
• Charge Maximale:
  • Lampes à Incandescence: 2000W
  • Lampes Halogènes 230V: 2000W
  • Lampes Halogènes, Transformateur Électronique: 1200W
  • Lampes Fluorescentes Non Compensées: 1800W
  • Lampes Fluorescentes Parallèle Compensées: 800W
  • Nombre Maximal de Transformateurs Électroniques: 10
• Durée de Vie Mécanique: 1 000 000 cycles
• Courant Total Maximal de l'Actionneur: 16A
• Spécifications de l'Interface KNX: TP-256 avec support de trame longue pour ETS5
• Logiciel d'Application Disponible: ETS 4/5
• Calibre de Fil Admis:
  • Borne à Vis: 0,5 - 4,0mm² solide, 0,5 - 2,5mm² multibrins
  • Connexion Bus KNX: 0,8mm Ø, âme massive
• Alimentation: Bus KNX
• Consommation Électrique Bus KNX: typique <0,3W
• Plage de Température de Fonctionnement: 0 à +45°C
• Enceinte: IP20
• Dimensions: MDRC 2SU
