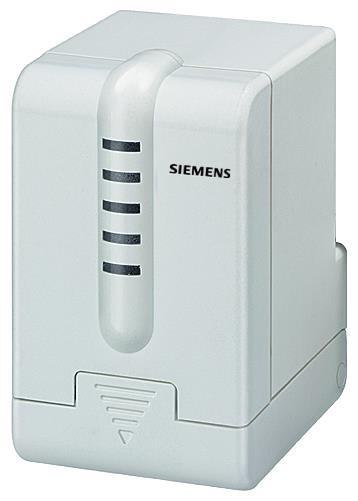

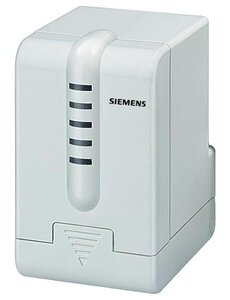

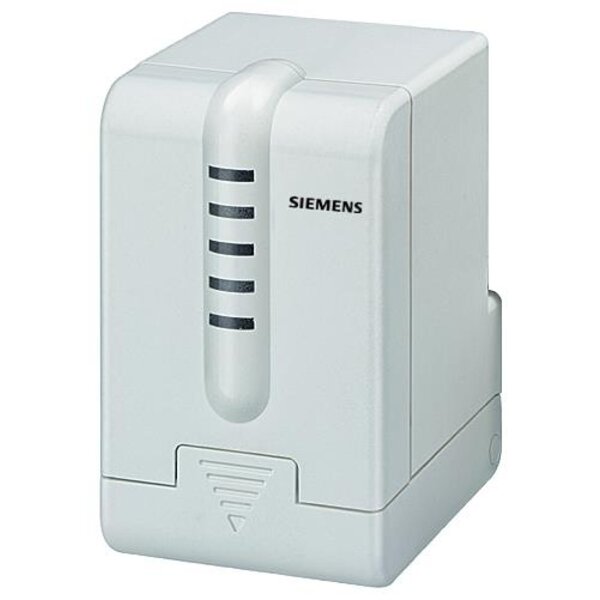

Actionneur KNX S-Mode | Affichage LED AP 562/02
€174,60 Taxes incluses €290,40 Taxes incluses. Out of stock, but available
Spécifications
Informations
Description du produit
L'actionneur électromoteur est spécialement conçu pour les vannes de chauffage et de zone, compatible avec le mode S KNX. Il prend en charge le contrôle précis de la position de la vanne grâce à un couplage de bus intégré et dispose d'indicateurs LED pour l'affichage de l'état. Deux entrées binaires permettent l'intégration avec des capteurs de fenêtre et de mouvement.
Fonctionnalités et caractéristiques
- Régulation continue : L'actionneur peut atteindre n'importe quelle position de vanne souhaitée dans des limites configurables pour un contrôle optimal du chauffage.
- Ajustement automatique : Lors de l'installation, un calibrage automatique est effectué pour déterminer avec précision les positions de la vanne.
- Protection de la vanne : Active un cycle périodique pour éviter le blocage de la vanne si elle n'est pas utilisée pendant une période prolongée.
- Mesures de sécurité : Fonction d'alarme intégrée en cas de défaillance du signal de contrôle de la température et possibilité de mode d'urgence.
- Deux entrées binaires : Convient pour connecter des capteurs de fenêtre ou de mouvement pour un contrôle intégré du mode de fonctionnement.
Vannes compatibles
L'actionneur est adapté au montage sur des vannes standard avec un filetage M30 x 1,5 et une course de tige jusqu'à 5,5 mm. Les vannes compatibles incluent des modèles des fabricants suivants :
- Siemens (par ex. séries VPI46... et VPP46...)
- Braukmann
- Danfoss
- Dumser
- Heimeier
- Herb
- Honeywell
- MNG
- Onda
- Oventrop
- Reich
- Schlösser
Caractéristiques techniques
| Indice de protection | IP20 |
|---|---|
| Alimentation | 24V DC via le bus KNX |
| Consommation de courant du bus | max. 10 mA |
| Dimensions (H x L x P) | 82 x 50 x 65 mm |
| Poids | env. 260 g |
| Longueur du câble | 0,80 m, extensible jusqu'à 10 m |
| Course de la tige | 1,2 mm (min.) à 7,5 mm (max.) |
| Température de fonctionnement | 0°C à +50°C (opération), -25°C à +70°C (stockage) |
| Température de l'eau max. | 80°C |
Instructions d'installation
Le dispositif se connecte au bus KNX via le terminal de bus fourni (rouge +/noir -). Il peut être monté sur un tableau de distribution ou directement sur la vanne. Pour un fonctionnement correct, la vanne doit être calibrée à l'avance aux paramètres de la vanne. Le calibrage automatique est effectué dès que la tension du bus est appliquée.
Remarque importante
Lors de l'entretien, l'actionneur doit toujours être retiré de la vanne et la vanne fermée en toute sécurité (par exemple, avec un capuchon de protection d'origine) pour éviter l'ouverture involontaire de la vanne et d'éventuels dommages par l'eau.
Sécurité électrique
Le dispositif est conforme aux normes de sécurité selon EN 60529 (IP20) et EN 60730-2-14 (classe de protection III). L'alimentation du bus utilise SELV (tension extra-basse de sécurité) selon les spécifications KNX, offrant une sécurité supplémentaire.
