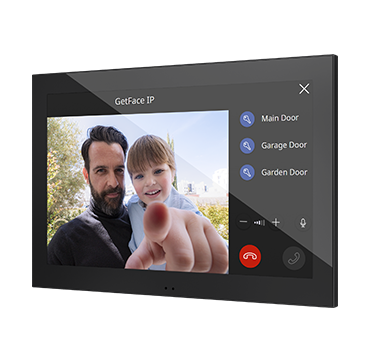

Panel Táctil KNX Zennio Z100

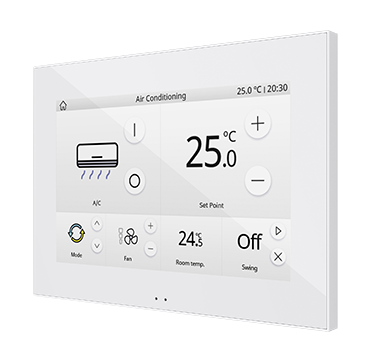

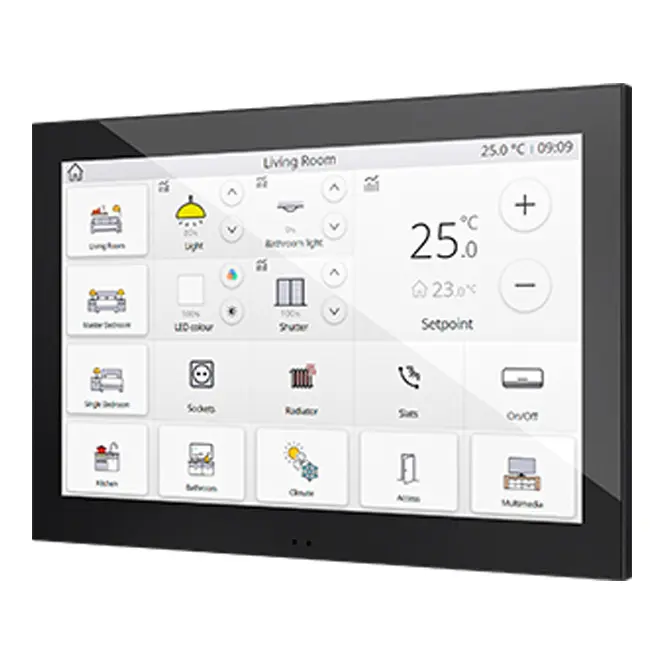

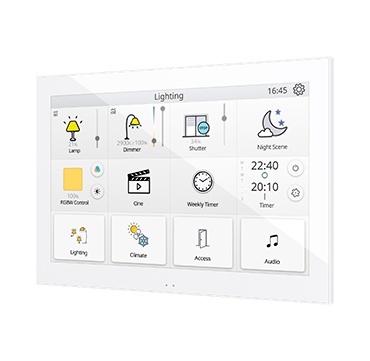

El Zennio Z100 es un panel táctil capacitivo de 10 pulgadas diseñado para el control avanzado de hogares, hoteles e instalaciones comerciales. El panel cuenta con una resolución de 1280×800 píxeles, soporta 16 millones de colores y ofrece 12 páginas completamente personalizables con múltiples controles por ventana. Su diseño elegante y atemporal lo hace adecuado para cualquier instalación moderna.

Características Principales

• Panel táctil LCD capacitivo de 10" con 16 millones de colores
• Resolución: 1280×800 píxeles
• 12 páginas con múltiples controles por ventana

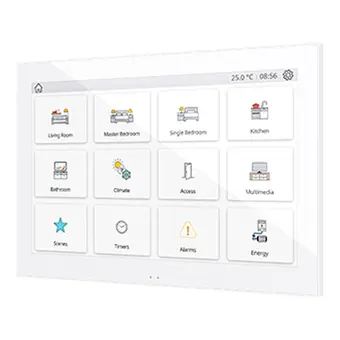

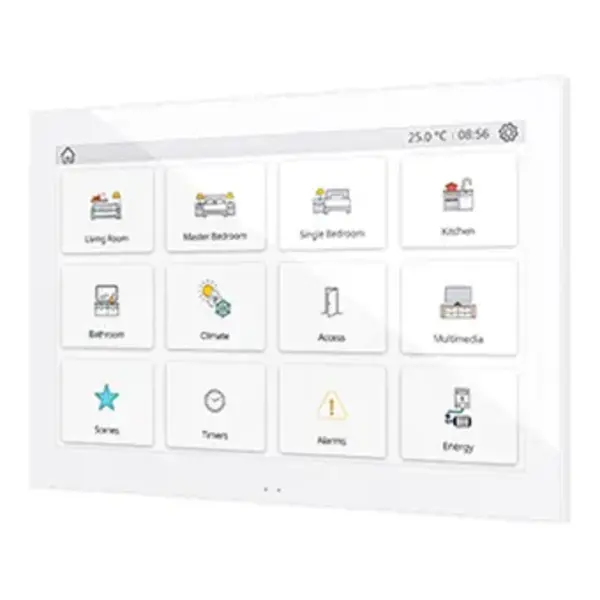

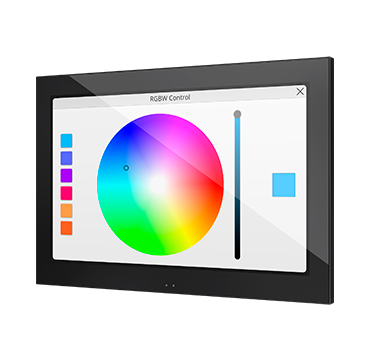

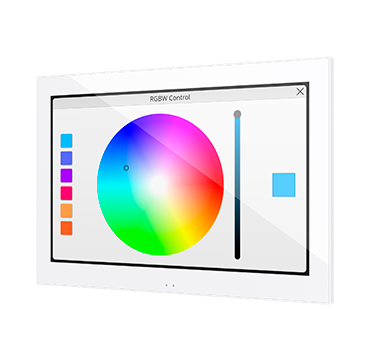

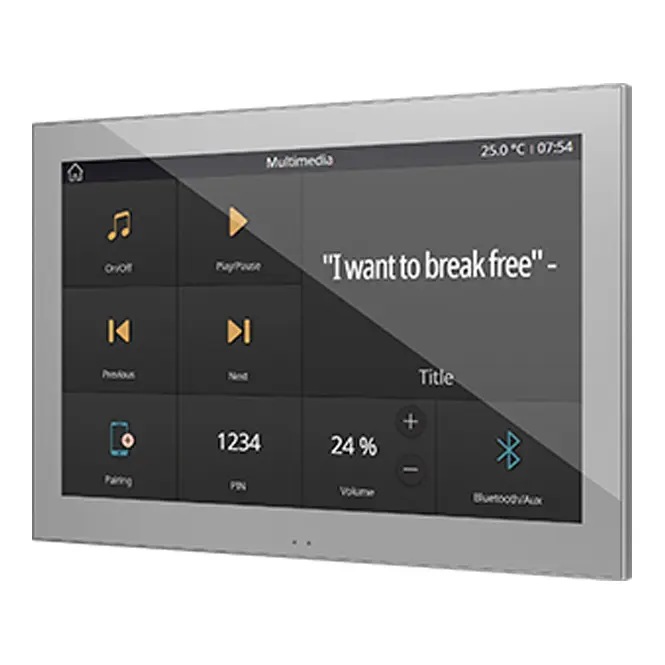

• Disponible en blanco (RAL 9016), negro (RAL 9004) y plateado (RAL 9006)
• Sensores de proximidad y luminosidad para ajuste automático de brillo
• Altavoces integrados para notificaciones acústicas
• 2 termostatos independientes para control climático
• 4 entradas analógicas/digitales
• BCU KNX completamente integrada (TP1-256)
• Puertos USB y Ethernet para conectividad y actualizaciones de firmware

Especificaciones Técnicas

• Alimentación: Externa de 24-29 VDC
• Alimentación KNX:
  • Tensión: 29 VDC (típica), rango: 21-31 VDC
  • Consumo máximo: 5,5 mA (29 VDC), 10 mA (24 VDC)
• Dimensiones: 248,9 x 174 x 39,2 mm (saliente: 11,8 mm)
• Montaje: Empotrado en caja doble estándar europea o británica
• Clase de Protección: IP20 (solo para uso en interiores)
• Temperatura de Operación: 5 a +45 °C
• Temperatura de Almacenamiento: -20 a +55 °C
• Humedad Relativa: 5% - 95% (sin condensación)
• Peso: 693 g
• Conexiones de Cableado:
  • Terminales de tornillo (0,2-1 mm², máx. 0,3 Nm)
  • Ethernet: Puerto RJ-45
  • Micro-USB Type B para actualizaciones de firmware
• Entradas:
  • Número: 4 entradas analógicas/digitales
  • Tensión de operación: +3,3 VDC
  • Corriente de operación: 1 mA por entrada
  • Longitud máxima del cable: 30 m
  • Tipo de conmutación: Contactos secos
• Compatibilidad de Video y Audio:
  • Video: H264 y MJPEG
  • Audio: G722, G721, G711u (PCMU)
  • Protocolos: SIP, P2P
• Gestión de Datos: Los datos se guardan y recuperan después de fallos en el bus KNX.

Licencias Opcionales

Para funcionalidades avanzadas, se pueden agregar las siguientes licencias:

• Control Remoto: Controle el panel táctil a través de una aplicación móvil o navegador web (Ref. ZLIC70RCBX)
• Intercomunicador de Video: Integración con sistemas de intercomunicación de video basados en SIP (Ref. ZLIC70VPBX)
• Control por Voz: La licencia ZenVoice requiere control remoto (Ref. ZLICZVBX)

Accesorios Adicionales

• Sensores de temperatura externos para mediciones precisas
• Sensores de movimiento para activación automática

Notas Importantes

El Zennio Z100 garantiza el almacenamiento y recuperación completos de datos en caso de fallos en el bus KNX. El dispositivo soporta actualizaciones de firmware a través del puerto micro-USB y requiere una alimentación externa estable de 24-29 VDC. La configuración y activación de licencias se gestionan a través del Zennio License Manager.

Con sus funciones versátiles, tecnología avanzada y estética atemporal, el Zennio Z100 es una excelente opción para proyectos de automatización complejos en entornos residenciales y comerciales.
