MAXinBOX 24 v2 | Actuador Multifunción KNX con 24 salidas 16A

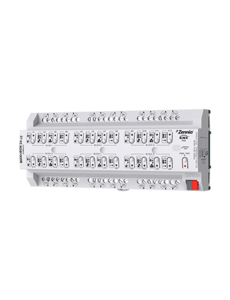

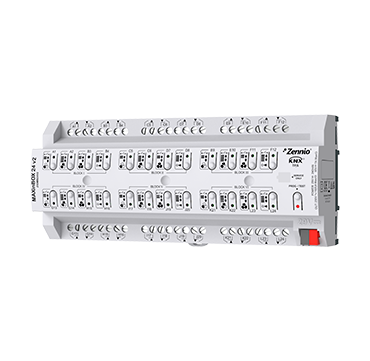

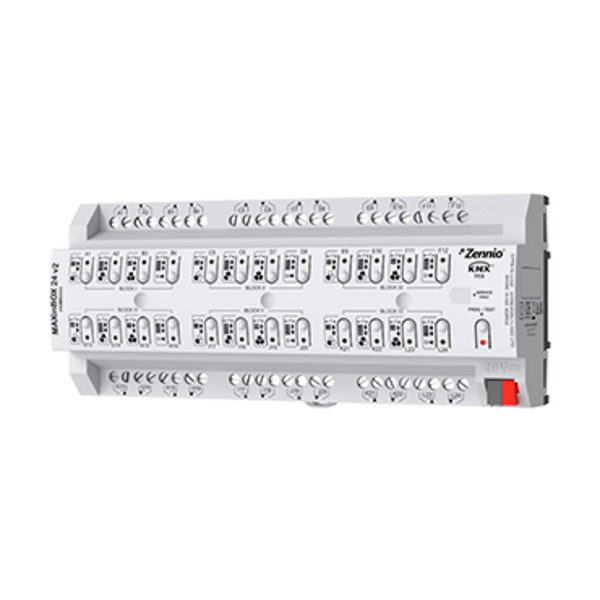

MAXinBOX 24v2 Actuador Multifunción KNX (Ref.: ZIOMB24V2)

El MAXinBOX 24v2 es un actuador KNX potente y versátil, diseñado para aplicaciones profesionales de automatización de edificios. Con 24 salidas configurables (16 A C-Load), este actuador ofrece soluciones flexibles para controlar persianas, ventiladores, iluminación y sistemas fan-coil. Admite funciones lógicas avanzadas para una automatización eficiente y proporciona un rendimiento fiable incluso en aplicaciones exigentes.

Características Principales

• 24 salidas configurables (16 A), utilizables individualmente o en grupos.
• Adecuado para el control de persianas, ventiladores, iluminación y sistemas fan-coil (hasta 6 bloques para control de 2 tuberías).
• Soporta cargas capacitivas de hasta 140 µF.
• Control manual mediante botones en la carcasa con indicadores LED de estado.
• 30 funciones lógicas independientes para capacidades avanzadas de automatización.
• Montaje en carril DIN según norma IEC 60715 (12 unidades DIN).
• Permite la conexión de diferentes fases en salidas adyacentes.
• Guardado completo de datos en caso de fallo del bus KNX.
• BCU KNX integrada (TP1-256).

Especificaciones Técnicas

General

• Alimentación: 21-31 VDC (típico 29 VDC)
• Consumo máximo: 4,3 mA @ 29 VDC
• Dimensiones: 68 x 90 x 212 mm (12 unidades DIN)
• Clase de protección: IP20
• Temperatura de operación: 0 .. +55 °C
• Temperatura de almacenamiento: -20 .. +55 °C
• Humedad relativa: 5-95% (sin condensación)
• Peso: 757 g
• Material de la carcasa: PC FR V0 sin halógenos

Salidas

• Número: 24
• Tipo: Salidas sin potencial mediante relés biestables con precontacto de tungsteno
• Corriente nominal: 16 A C-Load por salida
• Carga máxima:
  • Resistiva: 4000 W
  • Inductiva: 1500 VA
  • Capacitiva: Máx. 140 µF
• Corriente máxima de arranque: 800 A/200 µs
• Duración: Al menos 3.000.000 ciclos mecánicos
• Tiempo de respuesta: Máx. 10 ms
• Salidas por conexión común: 1

Funciones Lógicas

El MAXinBOX 24v2 incluye 30 funciones lógicas independientes que permiten escenarios de automatización complejos. Cada función lógica admite operadores AND, OR, XOR y de comparación, lo que facilita la implementación de acciones basadas en el tiempo, procesos activados por sensores y escenarios complejos.

Aplicaciones

Ideal para gestionar persianas, ventiladores, iluminación y sistemas fan-coil en edificios comerciales y residenciales. Con soporte para protocolos KNX y funciones lógicas, el MAXinBOX 24v2 ofrece una solución flexible y fiable para la automatización moderna de edificios.

Notas

⚠ Para garantizar el estado esperado de los relés, asegúrese de que el dispositivo esté conectado al bus KNX antes de energizar el circuito eléctrico.
