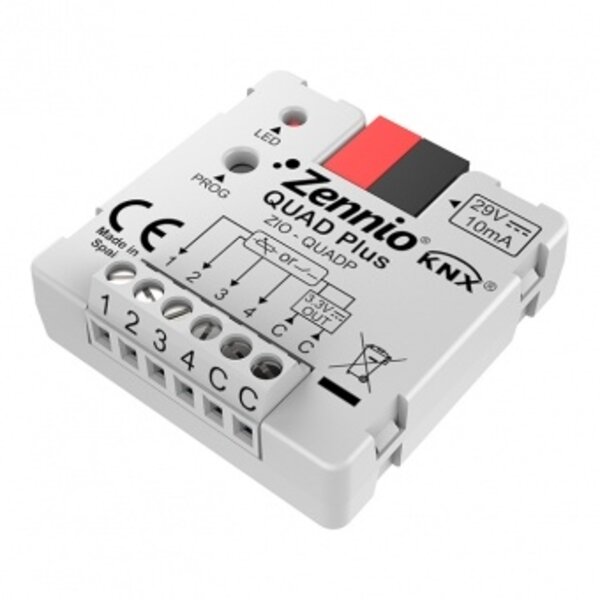

Módulo Zennio Quad PLUS con 4 entradas analógicas-digitales
€90,92 IVA incluido €122,21 IVA incluido. Out of stock, but available Manual
Especificaciones
Información
Zennio Quad PLUS Módulo de Entrada con 4 Entradas Analógico-Digitales
El Zennio Quad PLUS es un sensor analógico-digital versátil que ofrece una amplia gama de funcionalidades. Incluye cuatro entradas multifuncionales configurables como entradas digitales para sensores, pulsadores sin potencial, sondas de temperatura o sensores de movimiento. Este módulo también admite cuatro termostatos de habitación independientes para la regulación de calefacción y refrigeración, con almacenamiento de datos en caso de fallo del bus KNX.
Características Clave
- Cuatro entradas configurables: Cada entrada se puede configurar como entrada binaria, sonda de temperatura (NTC con curva personalizable) o sensor de movimiento, ofreciendo flexibilidad para varias aplicaciones.
- Cuatro termostatos integrados: Para un control preciso de los sistemas de calefacción y refrigeración en varias habitaciones.
- Función de almacenamiento de datos en caso de fallo del bus KNX: Retención completa de datos y recuperación automática al reiniciar el bus.
- BCU KNX integrada: Tipo TP1-256, con consumo típico de 29 VDC, sin necesidad de alimentación externa adicional.
- Dimensiones: Módulo compacto de 39 x 39 x 14 mm, adecuado para instalación en cajas de distribución o cajas de pared.
- Certificaciones: Cumple con CE, UKCA y RCM, con marcas en la carcasa frontal.
Especificaciones Técnicas
| Tipo de dispositivo | Unidad de control eléctrico |
| Tensión de alimentación KNX | 21-31 VDC (típico 29 VDC) |
| Consumo máximo | A 29 VDC: 6 mA / 174 mW; A 24 VDC: 10 mA / 240 mW |
| Temperatura de operación | 0 .. +55 °C |
| Temperatura de almacenamiento | -20 .. +55 °C |
| Humedad de operación | 5% - 95%, sin condensación |
| Humedad de almacenamiento | 5% - 95%, sin condensación |
| Clase de protección | IP20, adecuado para entornos limpios |
| Tipo de instalación | Instalación independiente en cajas de distribución o cajas de pared |
| Indicador de operación | LED de programación indica modo de programación (rojo) |
| Peso | 17 g |
| Material de la carcasa | PC FR V0, libre de halógenos |
Especificaciones de Entradas y Conexiones
| Número de entradas | 4 |
| Entradas por conexión común | 2 |
| Tensión de operación | +3,3 VDC en la conexión común |
| Corriente de operación | 1 mA a 3,3 VDC (por entrada) |
| Tipo de conmutación | Contacto seco entre entrada y común |
| Método de conexión | Bloque de terminales de tornillo (max. 0,2 Nm) |
| Sección de cable | 0,5-1 mm² (IEC) / 26-16 AWG (UL) |
| Longitud máxima del cable | 30 m |
| Longitud de la sonda NTC | 1,5 m (extensible hasta 30 m) |
| Precisión de NTC (@ 25 °C) | ±0,5 °C |
| Resolución de temperatura | 0,1 °C |
| Tiempo de respuesta máximo | 10 ms |
Especificaciones Adicionales
- Características complementarias: Clase B
- Clase de protección: Clase III, adecuado para operación eléctrica a largo plazo
- Tipo de operación: Operación continua, Tipo 1
- Duración de carga eléctrica: Carga a largo plazo
El Módulo de Entrada Zennio Quad PLUS está diseñado para la integración confiable y flexible de diversos sensores y entradas, ideal para sistemas de gestión de edificios inteligentes. Accesorios como sondas de temperatura y sensores de movimiento están disponibles para ampliar su funcionalidad, ofreciendo un alto rendimiento en una carcasa compacta y duradera.
