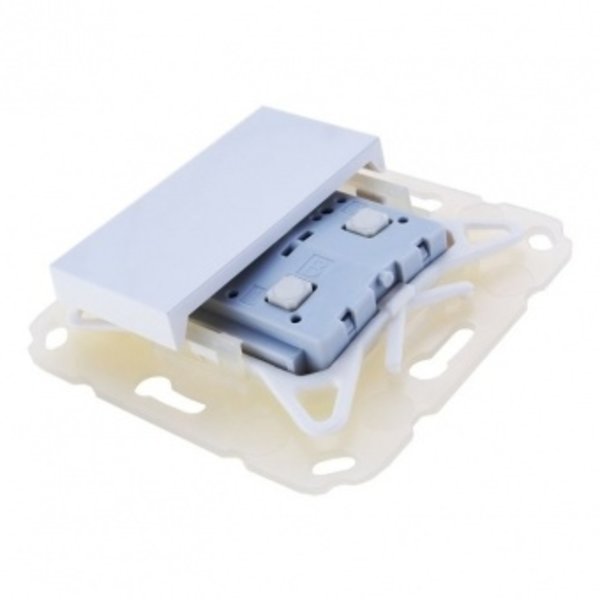

Pulsador KNX TP 420 seguro

El pulsador KNX TP 420 seguro es un interruptor versátil con acoplador de bus KNX integrado y kit de montaje, diseñado para la serie MATCH 55. Este dispositivo está disponible con una o dos balancines, cada uno ofreciendo dos puntos de presión (arriba/abajo). Con el kit de montaje incluido, el pulsador se ajusta a diversos programas de interruptores estándar con una dimensión interior de 55 mm.

Funciones y Aplicaciones

Este dispositivo es ideal para espacios residenciales, como salas de estar y dormitorios, gracias a su operación silenciosa y suave. El pulsador KNX TP 420 seguro admite una amplia gama de funciones, incluyendo:

• Conmutación para sistemas de iluminación y dispositivos
• Regulación para ajuste preciso del nivel de luz
• Control de persianas para gestionar cortinas y protección solar
• Funciones de valor para ajustes específicos
• Control de escenas para activar escenas predefinidas
• Control de color para iluminación RGB y transiciones de color
• Controlador de secuencia integrado para funciones de control complejas

Cada botón en un balancín puede configurarse individualmente, permitiendo asignar múltiples funciones a cada botón, según los ajustes. Este concepto de control flexible permite un uso versátil en un solo dispositivo.

Funciones Lógicas y Temporales

El pulsador KNX TP 420 seguro dispone de 10 funciones lógicas o temporales independientes, que permiten configuraciones automatizadas y avanzadas. Estas funciones pueden ajustarse para cumplir con requisitos específicos en un sistema KNX, facilitando procesos automatizados y comandos programados.

Seguridad de Datos KNX

Para garantizar la seguridad de los datos dentro de la red KNX, este dispositivo proporciona Seguridad de Datos KNX. Esto protege la comunicación entre dispositivos de accesos no autorizados o manipulaciones, un aspecto crucial para la seguridad en casas y edificios inteligentes modernos.

Especificaciones Técnicas

• Clase de Protección: IP20, adecuado para uso en interiores
• Seguridad Eléctrica: Cumple con la normativa CE
• Normas y Directivas:
  • Directiva EMC 2014 / 30 / UE
  • Directiva RoHS 2011 / 65 / UE
  • EN 63044-3: 2018
  • EN 50491-5-1: 2010, EN 50491-5-2: 2010, EN 50491-5-3: 2010
  • EN 61000-6-2: 2019, EN 61000-6-3: 2007 + A1: 2011
  • EN 63000: 2018
• Temperatura de Operación: -5°C a +45°C, Temperatura de Almacenamiento: -25°C a +70°C
• Humedad Relativa: 5 - 93%, sin condensación
• Propiedades Mecánicas:
  • Carcasa: Plástico de alta calidad
  • Placa de Pared: 71 x 71 mm, adecuada para caja de 68 mm
  • Compatibilidad: Compatible con marcos estándar de 55 x 55 mm
  • Profundidad de Instalación (incluyendo terminal de bus): 11 mm
  • Peso: aproximadamente 15 gramos
• Elementos de Control e Indicadores:
  • 4 botones programables
  • 6 LEDs verdes detrás del balancín para retroalimentación
  • LED rojo para modo de programación
• Alimentación: Bus KNX, consumo de corriente aproximadamente 3 mA
• Conexiones:
  • Terminal de Bus KNX (rojo/negro)
  • Conexión para interruptores o LEDs externos

Nota Importante: Este dispositivo es compatible con la mayoría de programas de interruptores con una dimensión interior de 55 mm y ofrece seguridad de datos mejorada a través de la Seguridad de Datos KNX, protegiendo datos sensibles dentro de la red.
