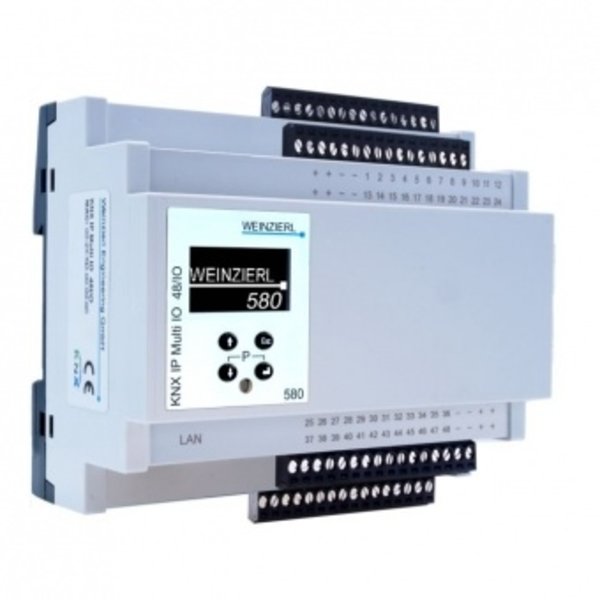

WEINZIERL 5238 KNX IP Multi IO 580 (48 E/S)

378,02 IVA no incluido €498,80 IVA no incluido
€457,40 IVA incluido 603,55 IVA incluido.
Out of stock, but available
Precio unidad: €378,02 / Pieza
KNX IP Multi IO 580 ofrece 48 E/S flexibles para la automatización de edificios. Cada entrada puede ser contador de pulsos, cada salida controla luces y relés. Leer más

Especificaciones

Marca:
Weinzierl
Número de artículo::
5238
EAN:
4260262772381
Disponibilidad:
Out of stock, but available
Plazo de entrega:
Se enviará dentro de aproximadamente 8 días laborables.

Información

Datasheet

Manuel

KNX IP Multi IO 580 (48 I/O) – Módulo de Automatización de Edificios, Artículo No. 5238

El KNX IP Multi IO 580 es un dispositivo de entrada/salida versátil para la automatización de edificios con 48 canales digitales que se pueden configurar como entradas o salidas binarias. La fuente de alimentación externa de 24 V⎓ permite la conexión a relés y otros dispositivos.

Aplicaciones y Funciones

Este módulo ofrece opciones flexibles para la iluminación, las persianas y la gestión energética. Los canales de entrada pueden servir como contadores de pulsos o binarios, por ejemplo, para el consumo de energía. Los canales de salida son adecuados para señalización directa a LEDs o control de relés.

Topología e Integración KNX

Operando a través del medio KNX IP, el módulo aparece en ETS (versión 4.2 o superior) con parámetros y la dirección estándar KNX a través de la dirección física y de grupo. La pantalla OLED en el frente permite pruebas de instalación sencillas.

Especificaciones Técnicas

  • Carcasa: Plástico, montaje en carril DIN (6 TE de ancho)
  • Operación y Visualización: Pantalla OLED con 4 botones, LED de programación KNX
  • Fuente de Alimentación: 24 V⎓, aprox. 45 mA sin carga
  • Medio KNX: IP, compatible desde ETS 4.2
  • Conexiones: Conector RJ-45, terminal de tornillo de 4 polos para alimentación, terminal de tornillo de 12 polos para E/S
  • Salidas: Open-Drain, máx. 100 mA, con diodo de rueda libre
  • Entradas: Incluye resistencia Pull-Up

Nota Importante

Tenga en cuenta que el dispositivo opera con una fuente de alimentación externa de 24 V⎓. Se recomienda una fuente de alimentación adecuada para un rendimiento óptimo y una instalación estable.

Weinzierl-580-IPOnlyTopologie

580_Schema_Website
