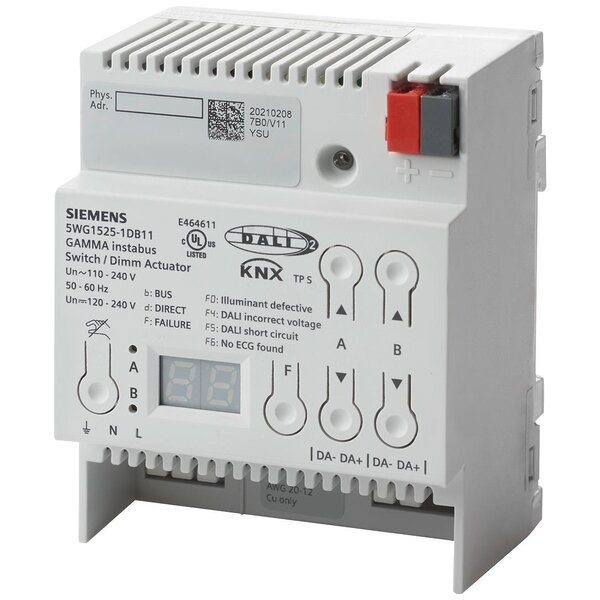

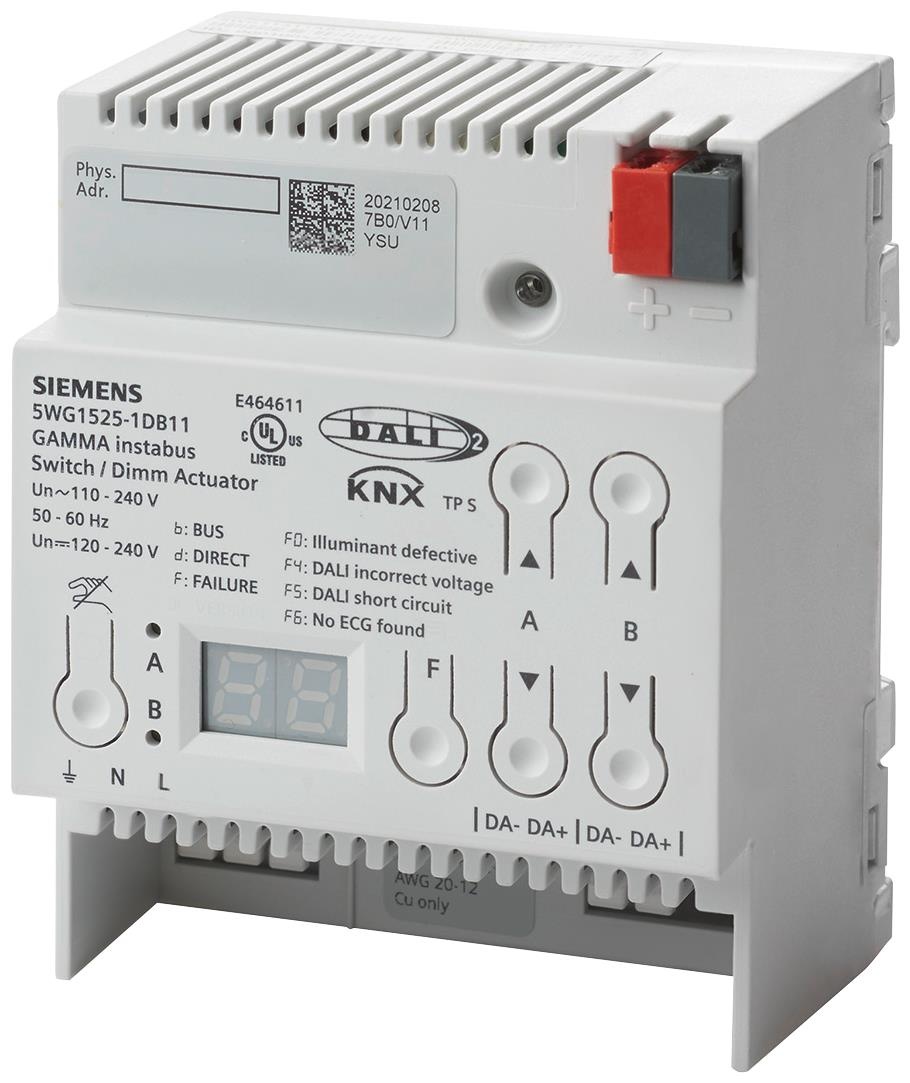

Pasarela KNX-DALI con 2 salidas | N 525D11

La pasarela KNX-DALI Siemens N 525D11 ofrece una solución avanzada para el control de encendido, regulación y ajuste de la temperatura de color a través de dos líneas DALI independientes. El dispositivo está certificado por DALI-2, lo que lo hace adecuado para aplicaciones exigentes con hasta 20 dispositivos DALI por salida. Gracias a su fuente de alimentación integrada y sus amplias opciones de configuración, este dispositivo es ideal para soluciones de iluminación modernas.

Especificaciones Técnicas

• Fuente de Alimentación:
  • AC 110-240 V, 50-60 Hz
  • DC 120-240 V
  • Consumo interno: 1,6 W
• Bus KNX:
  • Tensión del bus: DC 24 V (DC 21-30 V)
  • Consumo del bus: 5 mA
• Salidas DALI:
  • Número de canales: 2
  • Hasta 20 dispositivos DALI por canal
  • Tensión de salida: 19 V DC, protección contra cortocircuitos
  • Corriente garantizada máx.: 40 mA por canal
  • Longitud máxima del cable: 300 m con cable de 1,5 mm²
• Montaje:
  • Montaje en carril DIN (4 HP de ancho)
  • Material: Plástico
  • Grado de protección: IP20
• Condiciones Ambientales:
  • Temperatura de funcionamiento: -5 °C a +45 °C
  • Temperatura de almacenamiento: -20 °C a +70 °C
  • Humedad relativa: 5% a 90% (sin condensación)
• Dimensiones: 72 mm de ancho (4 HP)
• Peso: 180 g

Funciones Principales

• Modo Directo: Control de encendido y regulación mediante los botones del dispositivo, sin necesidad de configuración ETS.
• Control de Temperatura de Color: Compatible con "Tunable White" para aplicaciones de Iluminación Centrada en el Humano (HCL).
• Diagnósticos y Mensajes de Error:
  • F0: Lámpara defectuosa
  • F4: Tensión externa en la línea DALI
  • F5: Cortocircuito en la línea DALI
  • F6: No se encontraron ECG
• Configuración Avanzada con ETS:
  • Curvas de regulación configurables y tiempos de transición
  • Control de escenas: Hasta 8 escenas por canal
  • Monitoreo de horas de funcionamiento y ciclos de conmutación
  • Informes de estado automáticos y manuales
• Función de Obra: Permite el control de la iluminación sin programación previa.

Aplicaciones

La pasarela KNX-DALI de Siemens es ideal para aplicaciones comerciales y residenciales que requieran iluminación dinámica. Su certificación DALI-2 garantiza una integración perfecta con una amplia gama de dispositivos DALI y sistemas KNX.

Nota

La certificación DALI-2 de este dispositivo garantiza una mejor interoperabilidad y fiabilidad cuando se utiliza con otros dispositivos certificados por DALI-2.
