Fuente de alimentación de 29V DC, 160 mA con salida adicional sin estrangulador

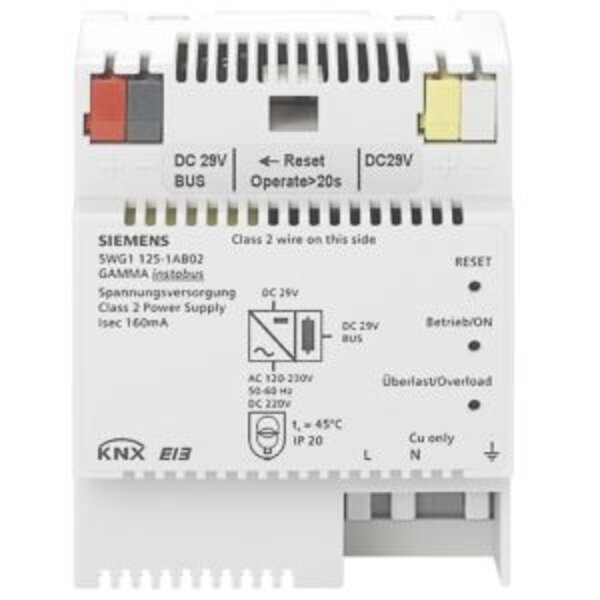

Este componente es una fuente de alimentación de bus KNX de 160 mA con estrangulador integrado. Proporciona los 29V DC necesarios para los sistemas de bus KNX, mientras que el estrangulador integrado evita los cortocircuitos de los telegramas de datos en la línea de bus. Además, el dispositivo cuenta con una salida adicional de 29V DC sin estrangulador, ideal para aplicaciones flexibles como la alimentación de líneas adicionales con un estrangulador separado.

La fuente de alimentación incluye una función de reinicio incorporada que restablece los dispositivos de bus a su estado inicial cuando se mantiene pulsado el interruptor de reinicio durante más de 20 segundos. Se requiere al menos una fuente de alimentación para cada línea de bus, y se pueden conectar hasta dos unidades en paralelo para duplicar la potencia requerida. La fuente de alimentación es a prueba de cortocircuitos y cuenta con regulación de tensión y corriente para mayor fiabilidad.

Datos Técnicos

• Tensión de entrada: AC 120-230 V, 50-60 Hz, DC 220 V
• Tensión de salida: DC 29V, SELV (seguridad extra baja tensión)
• Corriente nominal: 160 mA
• Salida adicional: 29V DC sin estrangulador
• Corriente de cortocircuito: Limitada a 1,0 A
• Tiempo de interrupción corto: Aproximadamente 200 ms a carga nominal
• Elementos de control: Interruptor deslizante para reinicio (>20s)
• Indicadores: LED verde para operación normal, LED roja para interrupción de tensión (reinicio), LED roja para sobrecarga o cortocircuito
• Conexiones:
  • Conexión sin tornillos para la alimentación principal, adecuada para cables de 0,5-3,3 mm²
  • Conexión de bus (rojo/negro), Ø 0,6-0,8 mm
  • Salida de baja tensión adicional (amarillo/blanco), Ø 0,6-0,8 mm
• Carcasa: Plástico, montaje en carril DIN (4 SU, 1 SU = 18 mm)
• Protección: IP20, adecuado para uso en interiores
• Temperatura de funcionamiento: -5...+45 °C, temperatura de almacenamiento: -25...+70 °C
• Humedad relativa: 5% a 93%, sin condensación
• Normas: EN 50491-5-1, EN 61558-2-6, EN 61558-2-16

Nota: Si se operan dos fuentes de alimentación en paralelo y el LED de sobrecarga está encendido, se debe ajustar la configuración del bus hasta que desaparezca la indicación de sobrecarga. No se requiere una longitud mínima de cable entre las dos unidades.

Modelos Disponibles en esta Serie

• Fuente de Alimentación N 125/02 (160 mA) - 5WG1125-1AB02
• Fuente de Alimentación N 125/12 (320 mA) - 5WG1125-1AB12
• Fuente de Alimentación N 125/22 (640 mA) - 5WG1125-1AB22
